Esempio 12
Si riprende la soluzione 1b di pag. 29 visto con il parametro C19.
L’obiettivo è abbassare l’acqua di ingresso di 5°C (T2 deve esse-
re 5°C inferiore a T1). La sonda principale è posta in uscita (T2
=NTC1).
Si vogliano soddisfare queste ulteriori specifiche:
• la temperatura in uscita T2 deve mantenersi sopra gli 8°C;
• se T2 resta sotto i 6°C per più di un minuto deve essere
segnalato un allarme di “Bassa” temperatura.
Soluzione: si utilizzerà un controllo a 4 uscite (IRxxZ);
si sfrutteranno due uscite per la regolazione (OUT3 e OUT4), e
una per la remotazione dell’ allarme (OUT1). L’uscita OUT2 sarà
utilizzata per disattivare le uscite OUT3 e OUT4 quando T2< 8°C.

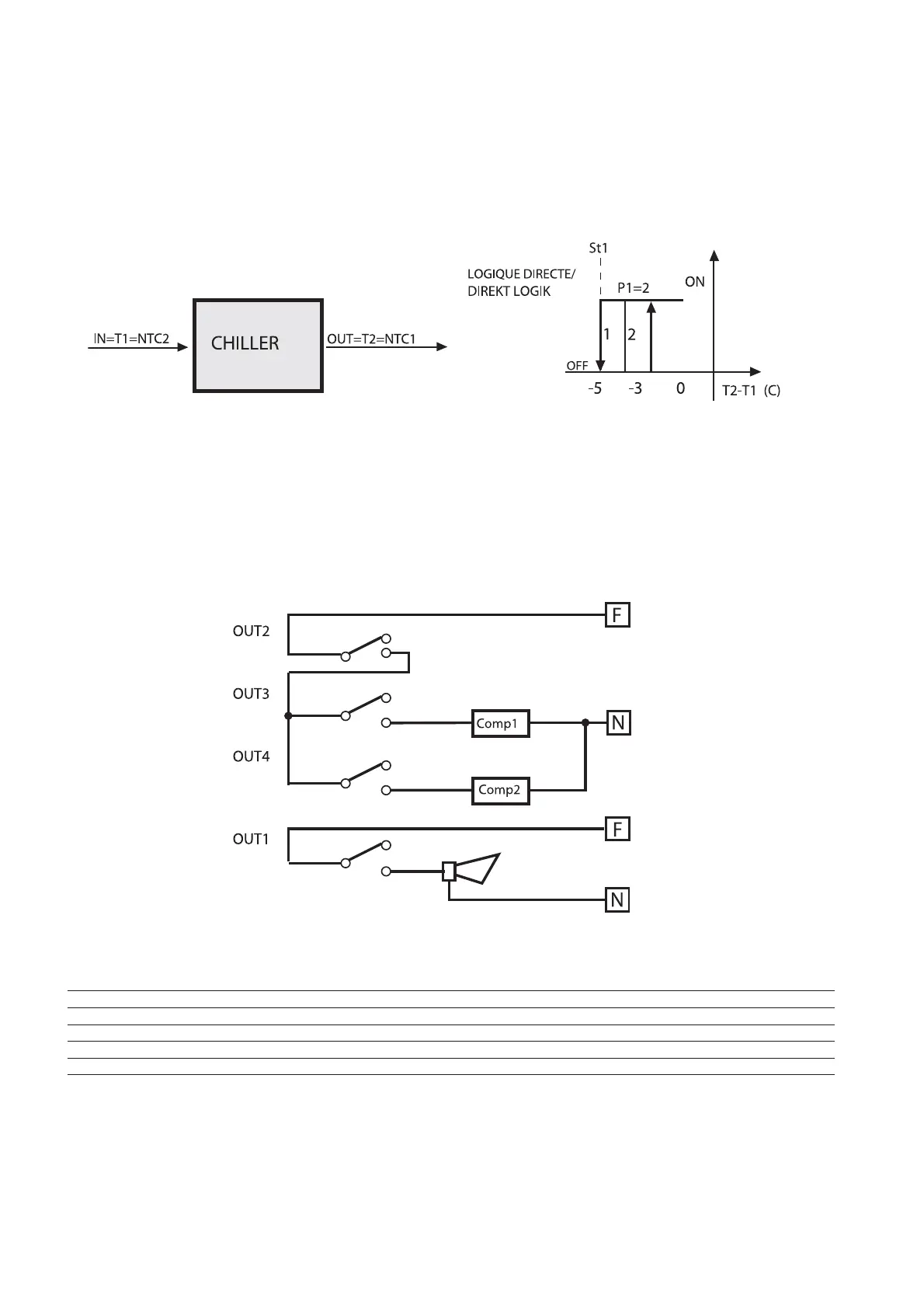

Per far ciò è sufficiente, a livello di collegamento elettrico, porre
OUT2 in serie con OUT3 e OUT4, quindi rendere attiva OUT2 solo
quando NTC1 (T2) è superiore a 8°C; (vedere schema sottostante
fig. 39).
I principali parametri riprendono la soluzione 1b di pag. 29:
Il differenziale dell’allarme (P27) sarà selezionato stretto se si
vuole Reset automatico o ‘largo’ se si vuole Reset manuale.
Impostati questi parametri è necessario uscire dalla programma-
zione, premendo PRG, in modo da salvare i nuovi valori prima
di attivare il funzionamento “speciale” (C33=1). Rientrando con
P.W.77 si attiverà C33=1: le modifiche da apportare ai parametri
speciali sono:
Example no. 12
You want to lower the inlet water temperature by 5°C in an
application similar to that illustrated in the example 1b on page
29 (parameter C19). T2 must be 5°C lower than T1. The main sen-
sor is at the water outlet (T2=NTC1).
Further specifications to be fulfilled:
• the outlet temperature (T2) must remain above 8°C;
• if T2 remains below 6°C for more than 1 minute, the low
temperature alarm must be generated.
Solution: use a 4-output controller (IRxxZ); two outputs will be
used as control outputs (OUT3 and OUT4) and one to connect
a remote alarm indication (OUT1). OUT2 will be used to disener-
gize outputs OUT3 and OUT4 when T2< 8°C. To do so, connect
OUT2 in series with OUT3 and OUT4 so that OUT2 will energize
only when NTC1 (T1) detects values above 8°C. See the graph
below:
The main parameters to be set are:
The alarm differential (P27) will be given a small value if you
want the alarm to be reset automatically, a greater value if you
prefer resetting the alarm manually.
After having modified the above parameters, confirm them and
exit the programming field pressing PRG. Then set the special
mode (C33=1) and modify the special
parameters as follows:
52
Set-point St1=-5
MODO / MODE C0=1
differenziale totale per le due uscite / Total differ. for both outputs P1=2
funzionamento DIFFERENZIALE / DIFFERENTIAL function C19=1
allarme di “Bassa” a 6°C / LOW temp. alarm at 6°C P25=6
con ritardo di 1 minuto / one minute’s delay P28=1 (min).
Fig.38
Fig.39
