TIMER: con DIPENDENZA=15 e TIPO DI USCITA=1, il parametro
INSERZIONE definisce il tempo di ON come percentuale del
periodo (C12); in questo caso INSERZIONE deve assumere solo
valori positivi (tra 1 e 99).

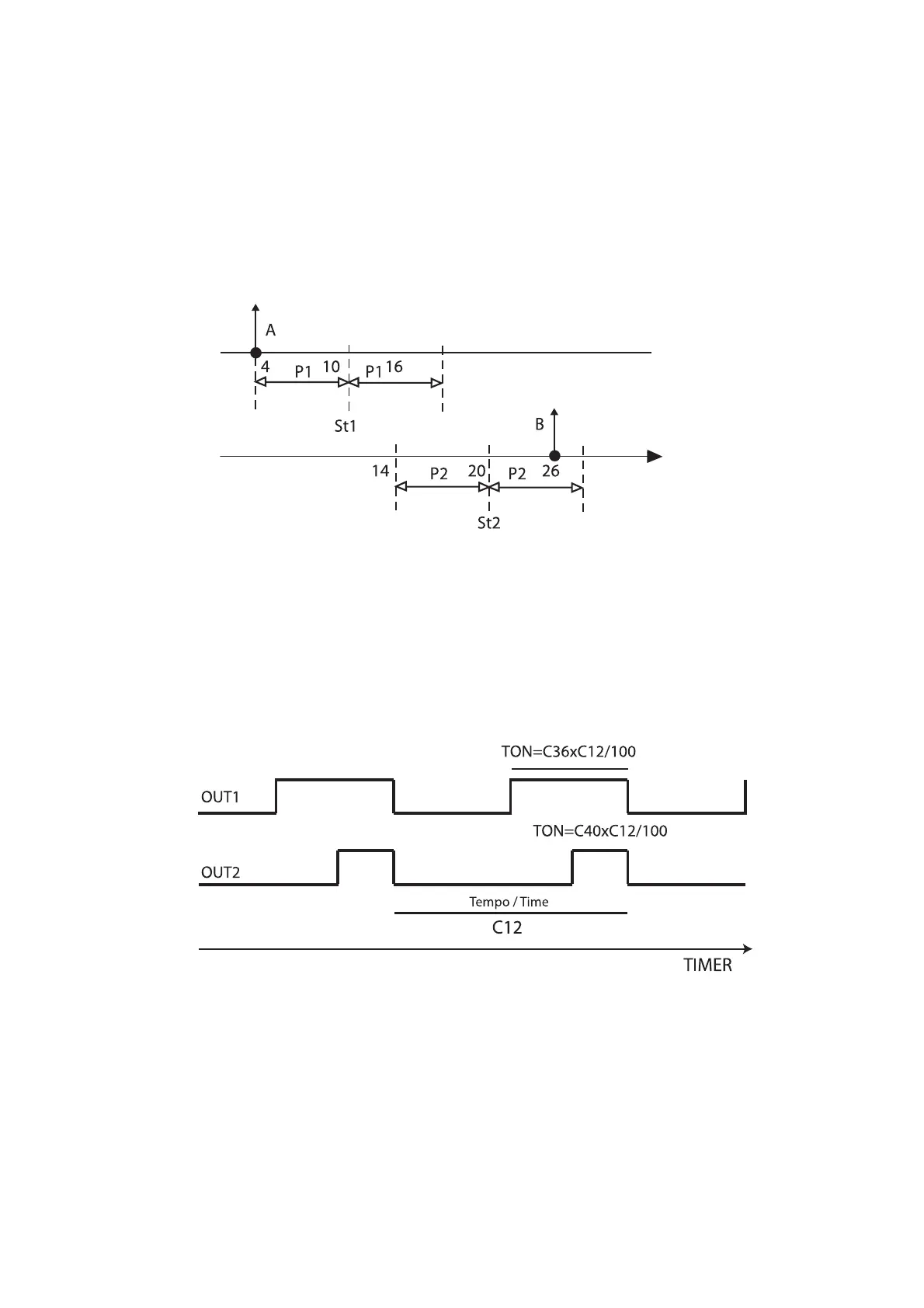

Esempio 7: Inserzione
Nel figura sottostante sono raffigurati i punti di intervento di un
controllo con 2 uscite, con questi parametri di lavoro:
St1=10, St2=20, P1=P2=6
OUT1 (punto A): DIPENDENZA=C34=1,
INSERZIONE= C36=-100;
OUT2 (punto B): DIPENDENZA=C38=2,
INSERZIONE= C40= +75.
Esempio 8: Timer
Un’uscita TIMER è selezionata da DIPENDENZA=15, TIPO DI
USCITA=1 e da INSERZIONE (percentuale ON) compresa tra 1 e
99 in un tempo ciclico fissato da C12 (s). Qui sotto vengono propo-
ste OUT1 e OUT2 come uscite TIMER con C36 maggiore di C40,
esempio:
OUT1 C34=15, C35=1, C36=50;
OUT2 C38=15, C39=1, C40=25.
TIMER: when DEPENDENCE=15 and type of output=1,
ENERGIZATION defines the On time as a percentage of C12: in
this case ENERGIZATION will assume positive values only (1-99).
Example no. 7: Energization
The diagram below shows the energization points of a two-
output controller with the following setting:
St1=10, St2=20, P1=P2=6
OUT1 (point A): DEPENDENCE=C34=1,
ENERGIZATION=C36= -100;
OUT2 (point B): DEPENDENCE=C38=2,
ENERGIZATION=C40=+75.
Example no. 8: Timer
TIMER is given by DEPENDENCE=15, TYPE OF OUTPUT=1 and
ENERGIZATION ranging between 1 and 99 in a cyclic time set
by C12 (s). The graph below shows OUT1 and OUT2 working as
TIMER outputs with C36>C40:
OUT1 C34=15, C35=1, C36=50;
OUT2 C38=15, C39=1, C40=25.
45
Misura / Measure
Misura / Measure
Fig.28
Fig.29
