Esempio 17:
Si vuole comandare un condizionatore; il comando del compres-
sore e della resistenza devono fare riferimento ad un set diurno
ed ad un set notturno tramite un timer esterno. Questo esempio
potrebbe essere valido anche per il controllo di una cella clima-
tica.
Soluzione: si può fare riferimento ad uno strumento IR
a due uscite. La programmazione avrà come Modo base C0=7 (o
C0=8). Quindi modificato C0=7 si salveranno i nuovi parametri
speciali e funzioni caratteristiche, uscendo con PRG successi-
vamente. Con P.W.77 si andrà a modificare C33=1: fissando ad
esempio OUT1 per la gestione della resistenza e OUT2 per il
compressore.
Questa è la configurazione:
OUT1:
DIPENDENZA=C34=1, TIPO DI USCITA=C35=0
(ON/OFF) o 1 (PWM)
INSERZIONE=C36=-100, DIFFERENZIALE/LOGICA=C37=+100
OUT2:
DIPENDENZA=C38=1,
TIPO DI USCITA=C39=0,
INSERZIONE=C40=100, DIFFERENZIALE/LOGICA=C41=-100

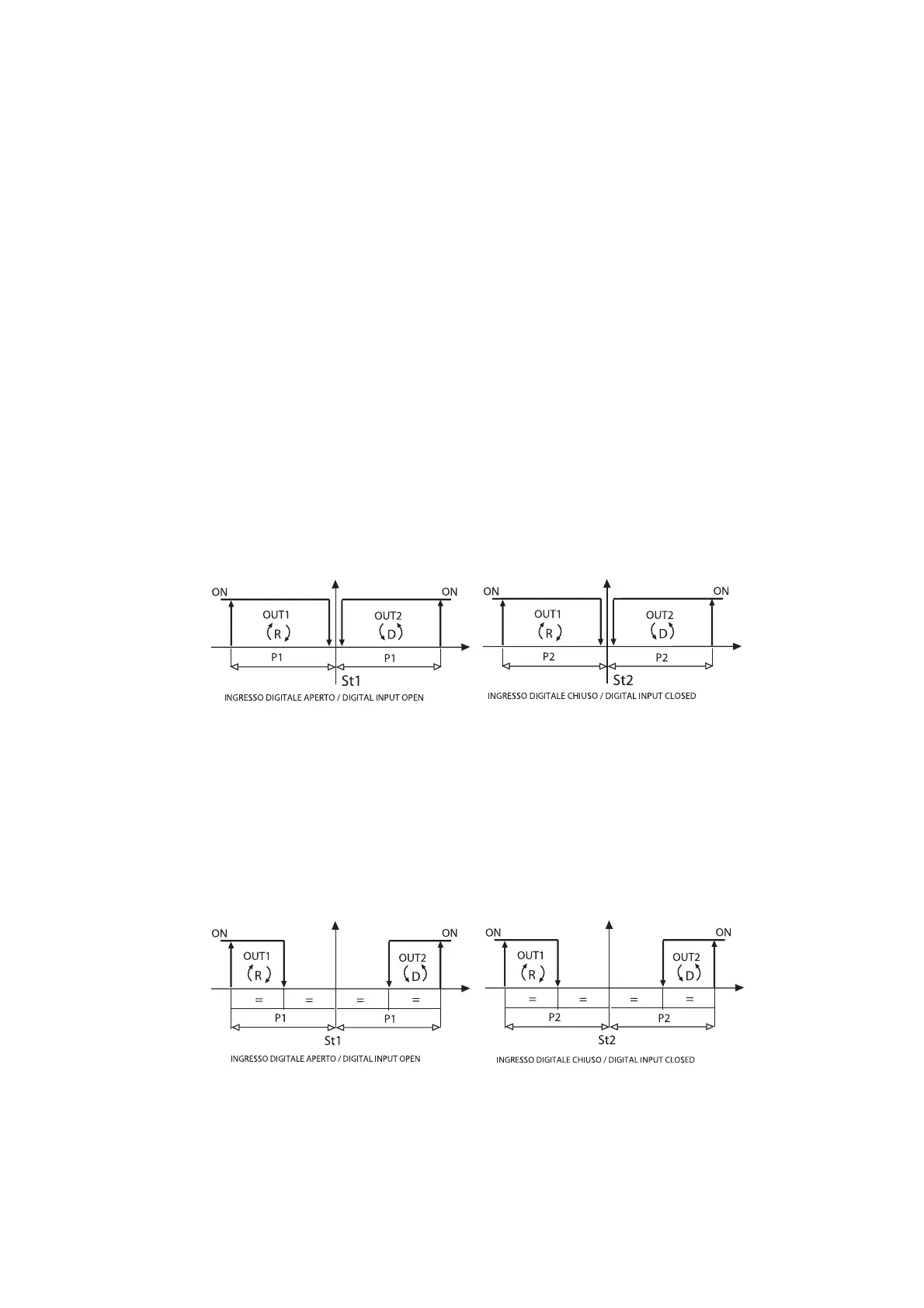

St1-P1 caratterizzano il funzionamento con contatto esterno
aperto, mentre St2-P2 con contatto chiuso secondo i diagrammi
sotto esposti:
Nota: qualora si voglia introdurre una zona neutra tra l’azione
di OUT1 e OUT2 con eventualmente differenziali diversi basterà
ridurre il valore assoluto di DIFFERENZIALE/ LOGICA di una o
entrambe le uscite eventualmente modificando il punto di attac-
co tramite INSERZIONE. Vediamo ad esempio come varia lo sche-
ma di regolazione con C37=+50 e C41=-50 (non si può sfruttare
P3 in quanto il Modo 7 di partenza non lo gestisce).
Example no. 17:
Control of an air-conditioner. Compressor and heater will work
according to different set-points (one for daytime, the other for
the night) on the basis of an external timer.
Solution: you can use a two-output IR controller. Set C0=7 (or
C0=8) and modify the special parameters; then exit pressing
PRG. Use password 77 to set C33=1 so as to use OUT1 for the
heater and OUT2 for the compressor.
The configuration is as follows:
OUT1:
DEPENDENCE=C34=1, TYPE OF OUTPUT=C35=0 (ON/OFF) or 1
(PWM)
ENERGIZATION=C36=-100, DIFFERENTIAL/LOGIC=C37=+100
OUT2:
DEPENDENCE=C38=1,
TYPE OF OUTPUT=C39=0,
ENERGIZATION=C40=100,
DIFFERENTIAL/LOGIC=C41=-100
St1-P1 determines an external open contact operating mode;
St2-P2 determines an external closed contact operating mode:
Important: if you need to introduce a neutral zone between
OUT1 and OUT2 and different differentials, just decrease the
absolute value of DIFFERENTIAL/LOGIC of one or both the
outputs. If necessary modify the energization point through
ENERGIZATION.
Let’s see how the control action varies when C37=+50 and
C41=-50 (P3 can not be used with Mode 7).
57
Fig.47
Fig.48
