Caratteristiche meccaniche
protezione: IP20
dimensioni: 87x36x60 mm (2 moduli DIN)
montaggio: a guida DIN
sezione minima cavi di collegamento: 0,75 mm
2
sezione massima cavi di collegamento: 2,5 mm
2
distanza massima collegamenti agli ingressi: 3 m
temperatura e umidità di immagazzinamento:
-10T70 °C / 90% U.R.
temperatura e umidità di esercizio: 0T50 °C / 90% U.R.
inquinamento ambientale: normale
limiti di temperaturasuperfici: come temperatura di esercizio
isolamento: rinforzato
tipo di contatti: 1 c
Esempio di utilizzo combinato dei moduli
Si voglia gestire la regolazione di un sistema utilizzando due set-
point, uno per il controllo del riscaldamento e l’altro per il con-
trollo del raffreddamento mediante due valvole modulanti con
segnale 0/10 V. Qualora l’azione della valvola di raffreddamento
non riesca a frenare l’innalzamento della temperatura, il sistema
dovrà attivare un circuito frigorifero ulteriore. Si richiede, inoltre,
una segnalazione di allarme generale.
Soluzione: in questo caso sarà necessario impiegare la versione
per relè a stato solido a 4 uscite (versione IR32A o IRDRA); la pro-
grammazione dello strumento potrà essere eseguita utilizzando i
parametri speciali partendo dal Modo preprogrammato, C0=2.
Proponiamo lista dei parametri di configurazione da modificare
(PW77): C12=0,2 C33=1
per OUT1: C34=2 C35=1 C36=50 C37=-50
per OUT2: C38=2 C39=0 C40=100 C41=-50
per OUT3: C42=1 C43=1 C44=-100 C45=100
per OUT4 : C46=3 inalterati gli altri

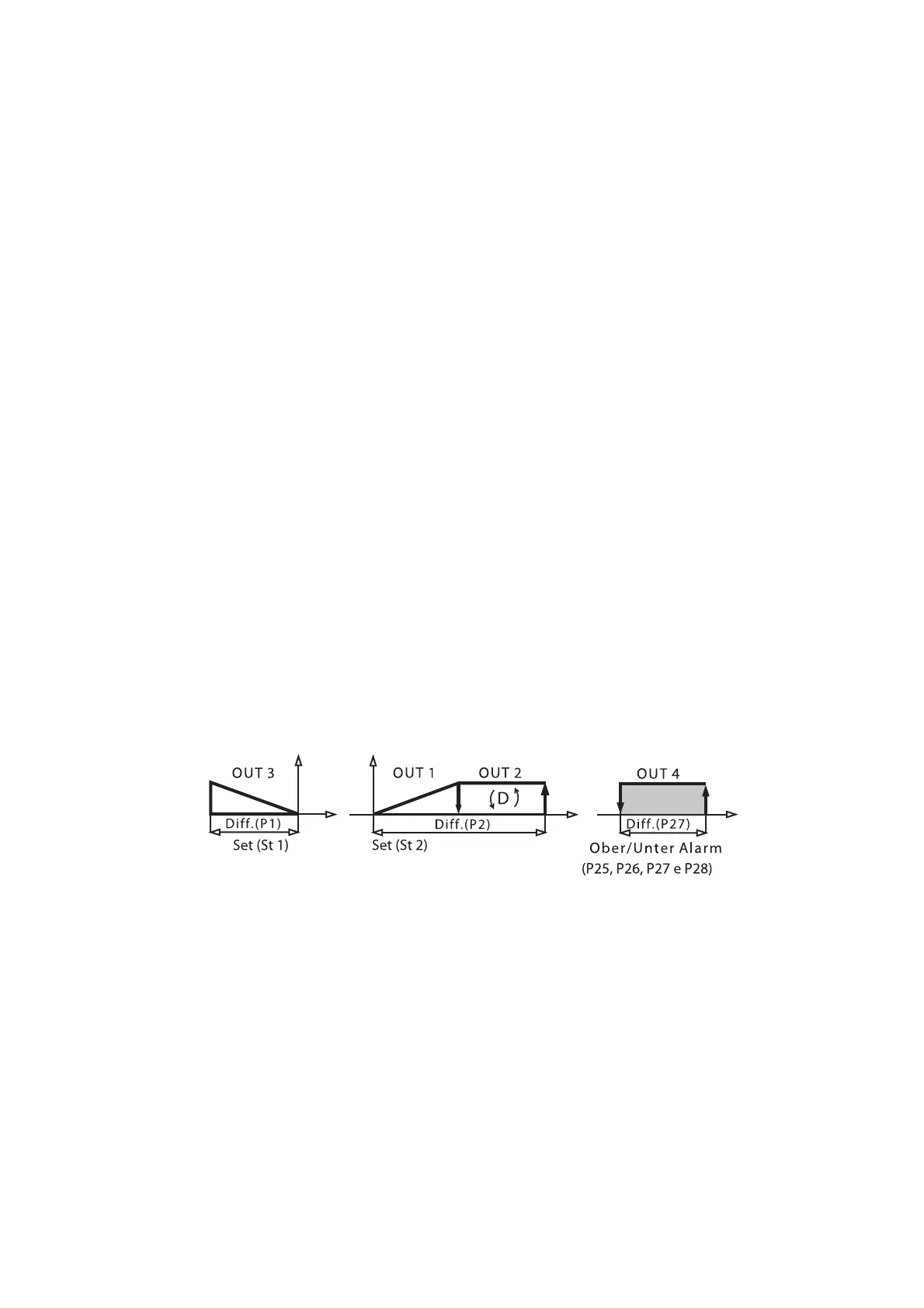

La logica di regolazione ottenuta è raffigurata in questo disegno.
Per il collegamento:
ci serviamo di due moduli CONVONOFF0 per la gestione
dell’uscita di allarme e del compressore, mentre due moduli
CONV0/10A0 gestiranno le uscite delle due rampe analogiche.
Tutti i moduli (e l’IR) possono essere alimentati da un unico
trasformatore a 24 Vac, necessitano di 24 Vac di alimentazione.
Si dovrà alimentare il modulo COV0/10A0 e valvola con lo stesso
trasformatore rispettando la polarità di G0. In questo caso dal tra-
formatore il G0 di alimentazione ai moduli dovrà corrispondere il
G0 alla valvola (in alcuni casi si può chiamare L2 o N). Si omette
il collegamento del G0 in uscita del modulo con la valvola, in
quanto è il trasformatore a collegare il riferimento del segnale
analogico tramite appunto la connessione G0. Al trasformatore
la connessione a terra del secondario può essere fatta al polo
identificato G0.
Per il collegamento dei vari IR ai moduli basterà collegare i “+“ e
“-“ delle uscite dell’IR ai rispettivi Y+ e Y- dei
corrispondenti moduli.
Mechanical characteristics
protection index: IP20
dimensions: 87x36x60mm (2 DIN modules)
mounting: DIN rail
min. section of connection cables: 0.75mm
2
max. section of connection cables: 2.5mm
2
max. distance of connections to the intputs: 3m
storage temperature and humidity: -10T70 °C / 90%rH
operating temperature and humidity: 0T50°C / 90%rH
environmental pollution: normal
extreme surface temperature conditions: as operating tempera-
ture
insulation: reinforced
contact type: 1c
Practical examples: Using different modules
Control of a system with two set-points, one for heating, the
other for cooling through 2 modulating 0/10V valves. Should the
action of the valves be not sufficient to keep the temperature
within the set threshold, the system will actuate a refrigerating
circuit. The system should also be equipped with a general alarm
signal.
Solution: use a 4-output model (IR32A or IRDRA). Program the
instrument using the special parameters; start from the factory-
set C0=2.
Here is the list of the configuration parameters to be modified
(password 77): C12=0.2 C33=1
OUT1: C34=2 C35=1 C36=50 C37=-50
OUT2: C38=2 C39=0 C40=100 C41=-50
OUT3: C42=1 C43=1 C44=-100 C45=100
OUT4: C46=3 remaining parameters unchanged
The graph below shows the new control logic:
Connections:
Use two modules CONVONOFF0 to manage alarm and compres-
sor outputs. Other two CONV0/10A0 modules will manage the
analogue outputs.
All modules and the IR can be powered from the same 24Vac
transformer.
Power the COV0/10A0 module and the valve from the same
transformer respecting the G0 polarity.
In this case the power supply G0 from transformer to modules
must correspond to the G0 to the valve (sometimes indicated
with L2 or N).
Earth the secondary of the transformer at point identified with
G0.
To link up the various IR instuments to the modules, connect the
outputs’ “+” and “-” to the dedicated Y+ and Y- on the corre-
sponding modules.
