F01=1: ventilatori presenti.
L’uscita PWM (1 o 2 a seconda del parametro H02) richiede la
presenza delle schede opzionali di gestione dei ventilatori
(ON/OFF per modulo CONVONOFF o variazione di velocità per
MCHRTF o FCS trifase).
- Modalità funzionamento ventilatori
F02: Stabilisce la logica di funzionamento dei ventilatori:
F02=0: sempre accesi alla massima velocità, indipendentemente
dai compressori. I ventilatori vengono spenti solo nel caso in cui
la macchina è in stand-by.
F02=1: accesi alla massima velocità quando è attivo almeno un
compressore del circuito relativo (funzionamento in parallelo per
ciascun circuito).

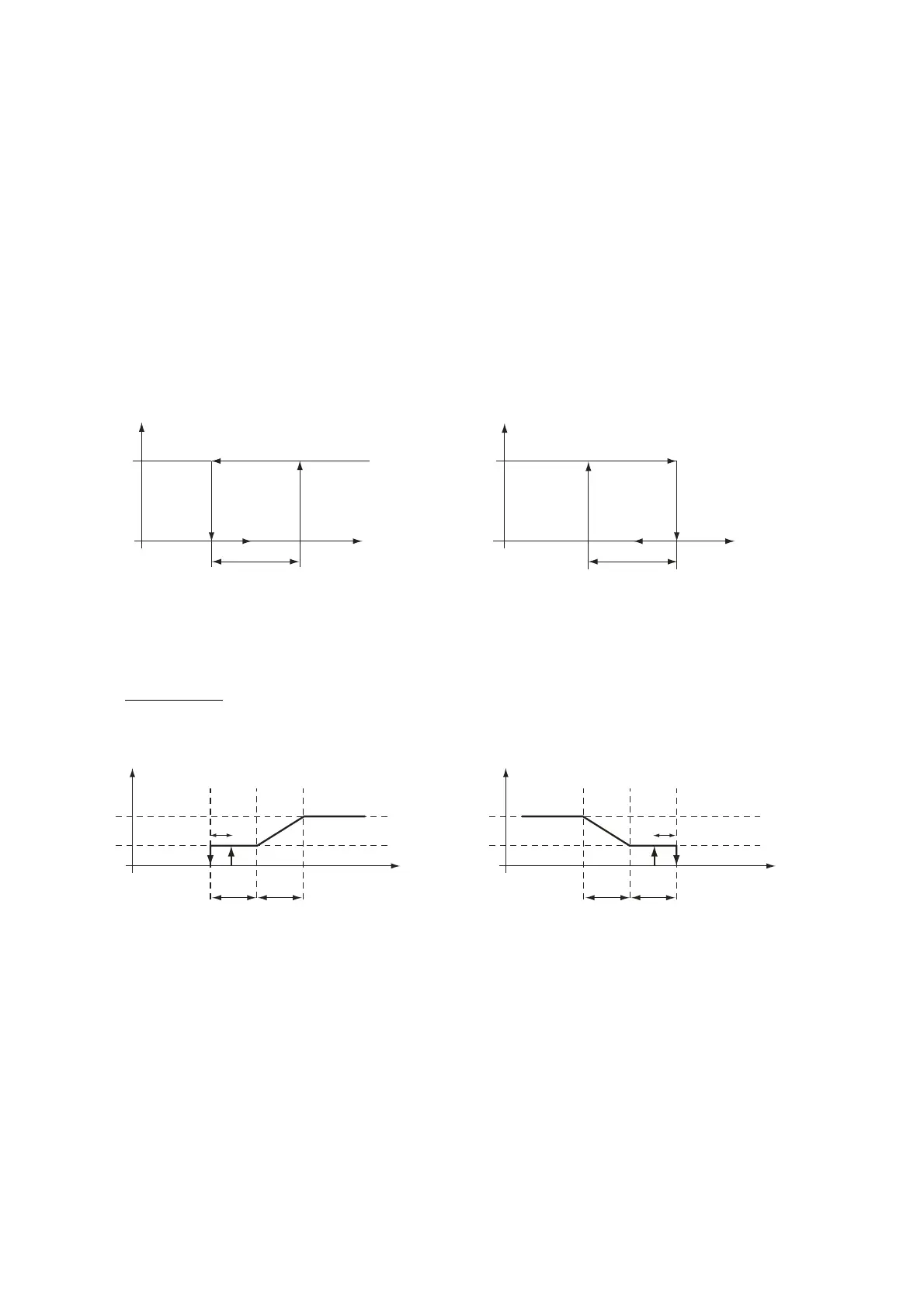

F02=2: accesi quando è attivo il relativo compressore, con
regolazione ON/OFF rispetto alle temperature/pressioni di minima
e massima velocità (parametri F05-F06-F08-F09).
Quando i compressori si spengono i ventilatori relativi si disattivano
indipendentemente dalla temperatura/pressione di condensazione.
F02=3: accesi quando è attivo il relativo compressore con regolazione
di velocità. Quando i compressori si spengono i ventilatori relativi si
disattivano indipendentemente
dalla temperatura/pressione di
condensazione.
Con F02=3 e sonda di condensazione di tipo NTC, all’accensione del
compressore si ha lo spunto dei ventilatori alla massima velocità per il
tempo F11, indipendentemente dalla temperatura misurata.
In caso di sonda di condensazione guasta, i ventilatori verranno spenti.
- Soglia tensione minima per Triac
F03: Nell’eventualità di regolazione di velocità dei ventilatori è richiesta
la presenza delle schede opzionali a taglio di fase MCHRTF*/FCS
(dotate di Triac). In tal caso è necessario specificare le tensioni
erogate dal Triac al motore elettrico del ventilatore, corrispondenti
alla minima e massima velocità. Il valore impostato non corrisponde
all’effettiva tensione in Volt applicata ma ad una unità di calcolo
interna al µC
2
.
F03 = Rappresenta la soglia minima per il triac
F01=1: fans present.
The PWM output (1 or 2, depending on the value of parameter
H02) requires the presence of the optional fan control cards
(ON/OFF for the CONVONOFF module or speed variation for
MCHRTF or FCS three-phase).
- Fan operating mode
F02: This establishes the operating logic for the fans:
F02=0: always ON at maximum speed, independently from the
compressors. The fans are only switched OFF when the unit is in
standby.
F02=1: ON at maximum speed when at least one compressor in
the corresponding circuit is ON (parallel operation in each circuit).
F02=2: ON when the corresponding compressor is ON, with
ON/OFF control based on the temperature/pressure settings for
the minimum and maximum speed (parameters F05-F06-F08
and F09). When the compressors are stopped, the corresponding
fans are also stopped, irrespective of the condensing
temperature/pressure.
F02=3: ON when the corresponding compressor is ON, with speed
control. When the compressors are stopped the corresponding fans are
also stopped, irrespective of the condensing temperature/pressure.
With F02=3 and an NTC condenser probe, when the compressor starts
the fans are started at maximum speed for the time F11, irrespective of
the temperature measured.
In the event of a condenser probe fault, the fans will be switched OFF.
- Minimum voltage threshold for Triac
F03: In the event of fan speed control, the optional phase cutting cards
(MCHRTF*) are required, fitted with a triac. The voltage delivered
by the triac to the electric fan motor corresponding to the
minimum speed must be set. The set value does not correspond
to the actual voltage in Volts applied, but rather to an internal unit
of calculation in the µC
2
.
F03 = Represents the minimum threshold for the triac
50
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
REG. VEL.
REG. VEL.
