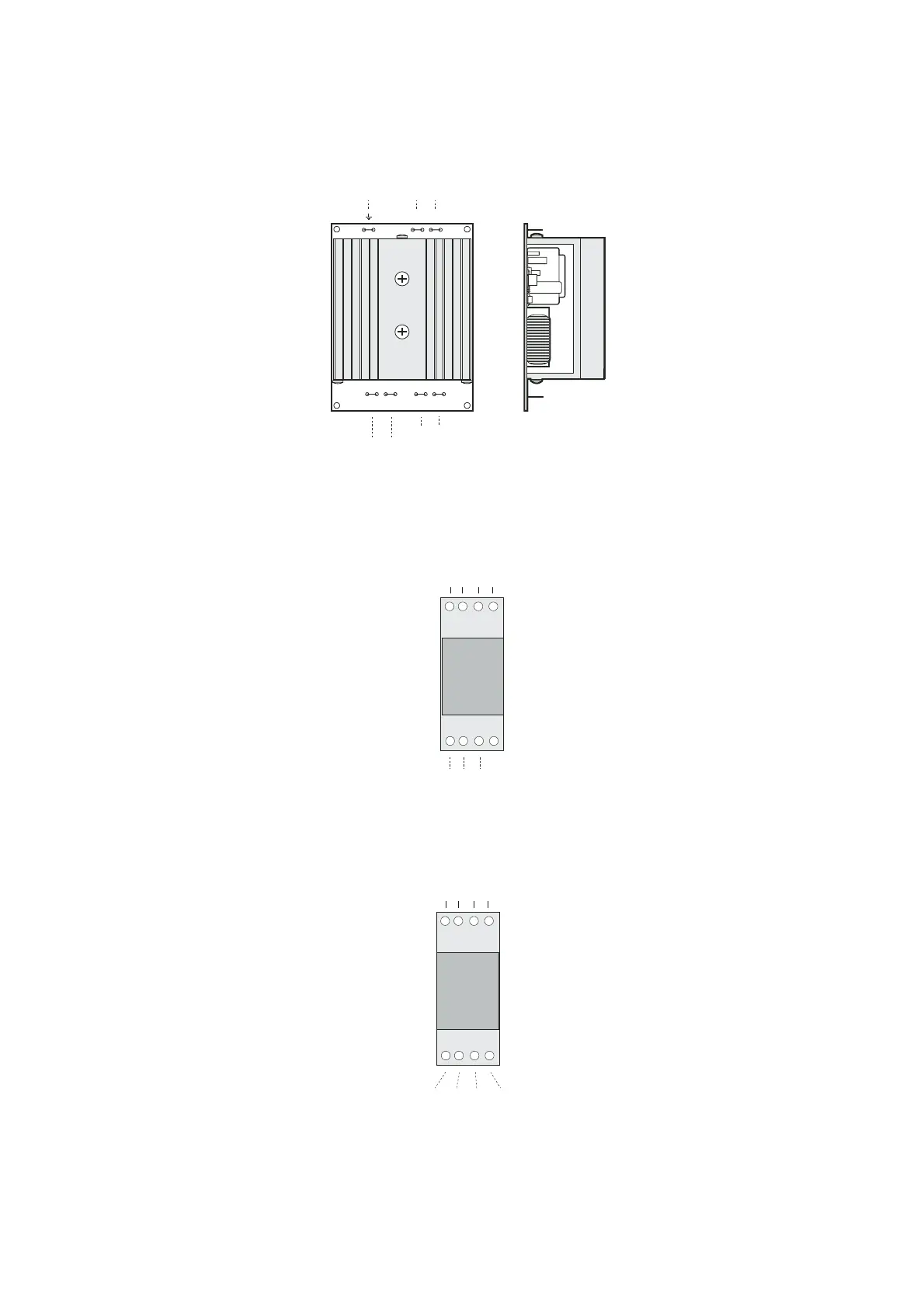

7.4 Scheda gestione velocità ventilatori (cod. MCHRTF*)
Le schede tagli di fase con codice MCHRTF**** permettono il controllo
della velocità di rotazione dei ventilatori di condensazione.
IMPORTANTE: L’alimentazione del
µC
2
(G e G0) e della scheda
MCHRTF**** devono essere in
fase. Nel caso, ad esempio,
l’alimentazione del sistema
µC
2
sia trifase assicurarsi che il
primario del trasformatore di
alimentazione della scheda
µC
2
sia allacciato alla stessa fase
collegata ai morsetti N e L della
scheda di regolazione di velocità;
non utilizzare, quindi, trasformatori
380 Vac/24 Vac per l’alimentazione
del controllo qualora si utilizzino
fase e neutro per alimentare
direttamente le schede di
regolazione velocità.
Collegare il morsetto di terra (ove
previsto) alla terra del quadro
elettrico.
7.5 Scheda gestione ON/OFF ventilatori
(cod. CONVONOFF0)
I moduli CONVONOFF0 permettono la
gestione ON/OFF dei ventilatori di condensazione.
Il relay di comando ha una potenza commutabile di
10 A a 250 Vac in AC1 (1/3 HP induttivo)
7.6 Scheda di conversione PWM 0...10 Vdc
(o 4...20 mA) per ventilatori
(cod.CONV0/10A0)
I moduli CONV0/10A0 permettono la conversione del
segnale PWM uscente dal morsetto Y del µC
2
in un
segnale standard 0...10 Vdc (o 4...20 mA).
I regolatori trifase della serie FCS sono collegabili al µC
2
senza l’utilizzo di questo modulo.
7.4 Fan speed control board (code MCHRTF*)
The phase cutting boards (code MCHRTF****) are used to control the
speed of the condenser fans.
IMPORTANT: The power supply to
the µC
2
(G and G0) and the
MCHRTF**** board must be in
phase. If, for example, the power
supply to the µC
2
system is
three-phase, make sure that the
primary of the transformer
supplying the µC
2
board is
connected to the same phase that
is connected to terminals N and L
on the speed control board;
therefore, do not use
380 Vac/24 Vac transformers to
supply the controller if the phase
and neutral are used to directly
power the speed control boards.
Connect the earth terminal (where
envisaged) to the earth in the
electrical panel.
7.5 Fan ON/OFF control board (code CON-
VONOFF0)
The relay boards (code CONVONOFF0) are used for
the ON/OFF management of the condenser fans.
The control relay has a switchable power rating of 10 A
at 250 Vac in AC1 (1/3 HP inductive)
7.6 PWM to 0 to 10Vdc (or 4 to 20 mA)
conversion board for fans
(code CONV0/10A0)
The CONV0/10A0 boards convert the PWM signal at
terminal Y on the µC
2
to a standard 0 to 10 Vdc (or 4 to
20 mA) signal. The FCS series three-phase controllers
can be connected to the µC
2
without using this module.
73
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
