NOTE: L’espansione è dotata di due LED, posti sulla scheda base (per
la visione togliere lo sportello superiore o inferiore), con i quali rende
visibile il suo stato mediante i seguenti messaggi:
Acceso Lampeggiante
Led verde Scheda alimentata Scheda alimentata e comunicazione
seriale con µC
2
in corso.
Led rosso 1 lampeggio: allarme sonda guasta
2 lampeggi: allarme Zero Crossing
(frequenza di rete non rilevata)
3 lampeggi: allarme comunicazione
seriale con EVD
4 lampeggi: allarme comunicazione
seriale con µC
2
Tab. 7.2
Gli allarmi sono visualizzati in sequenza e separati tra loro da pause.

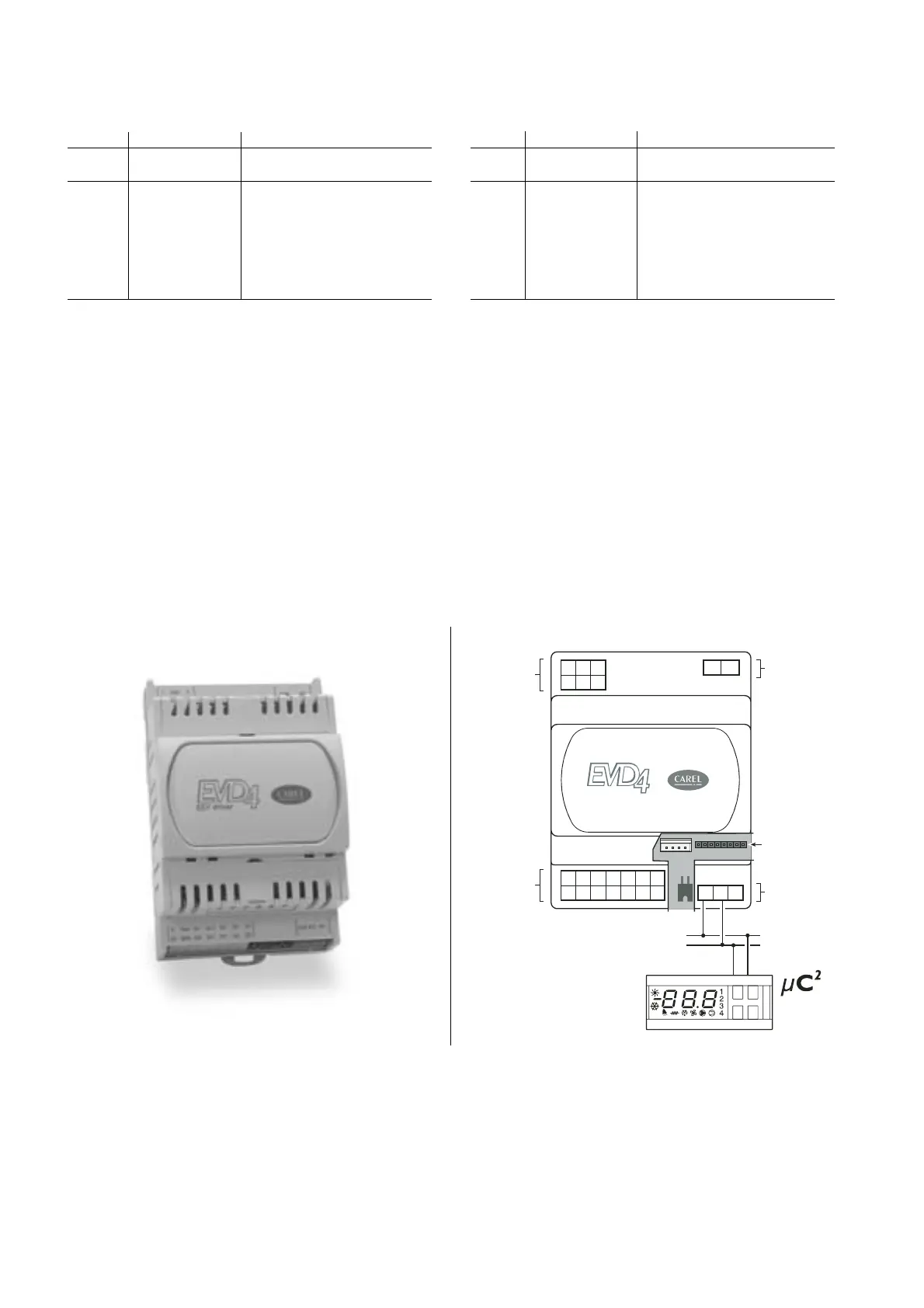

7.3 EVD4*: Driver per la valvola di espansione elettronica
Questo dispositivo permette di controllare le valvole di espansione
elettronica e il collegamento al µC
2
avviene tramite linea seriale tLAN.
La sonda di pressione di condensazione deve essere collegata al
µC
2
il quale la invierà al driver.
Nota: per ogni eventuale informazione riguardante i collegamenti fare
riferimento al manuale del driver EVD4*.
NOTE: The expansion features two LEDs on the main board (to see
these, remove the top or bottom door), which display its status by the
following messages:
ON Flashing
Green Board powered Board powered and serial
LED communication with µC
2
in progress.
Red LED 1 flash: Probe fault alarm
2 flashes: Zero crossing alarm (mains
frequency not detected)
3 flashes: Serial communication
alarm with EVD
4 flashes: Serial communication
alarm with µC
2
Tab.7. 2
The alarms are displayed in sequence and are separated from each
other by pauses.
7.3 EVD4*: Electronic expansion valve driver
This device is used to control electronic expansion valves.
The device is connected to the µC
2
via a tLAN serial line.
The condensing pressure probe must be connected to the µC
2
, which
then sends the reading to the driver.
Note: for all other information on the connections, refer to the EVD4*
driver manual.
72
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
