Carel µC2 User Manual

Moduli regolazione ventilatori di
condensazione
I quattro fori di fissaggio della
scheda regolazione velocità sono
di diametro 4 mm e il relativo
centro è posizionato a 3,5 mm dai
bordi della scheda.
Le schede sono fornite con 4
fastener (H015 mm) per il fissaggio.
9. Codici/ Codes
Condenser fan control modules
The four holes for fastening the
speed control board have a
diameter of 4 mm, and the centre
is positioned 3.5 mm from the
edges of the board.
The boards are supplied with 4
fasteners (H015 mm).
84
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
C
DE
LOAD
LLNN
LINE
A
-+
E
Cod. ABCDE
MCHRTF20A0
MCHRTF40A0
MCHRTF60A0
MCHRTF80A0
43 100
100
100
100
50 107 32
43 50 107 46
75 82 107 46
75 82 107 64

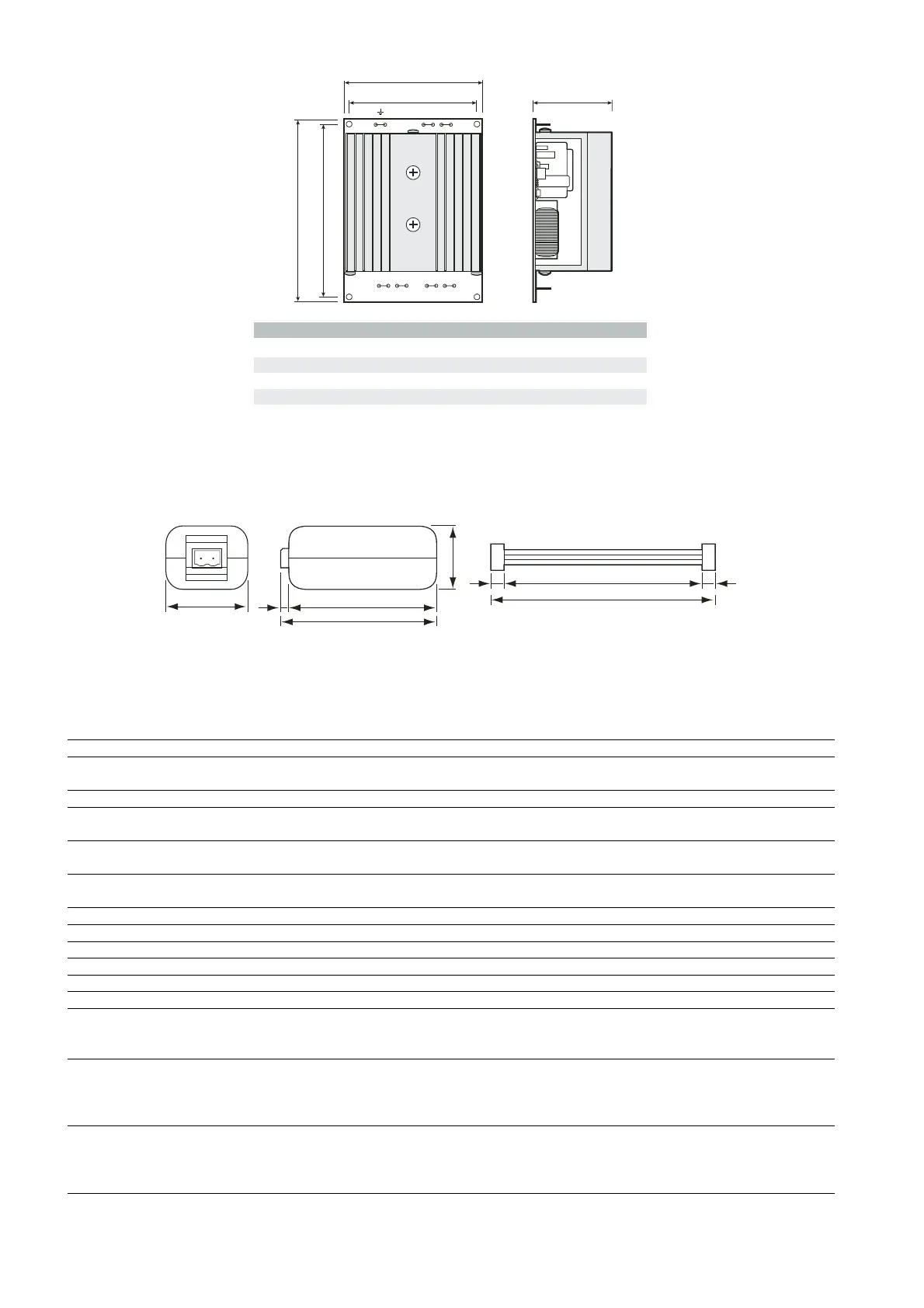

Fig. 8.4
31
56
59
24
75
85
5
3
5
Descrizione/ Description Codice/ Code
µC
2
1 circuito, 2 compressori, montaggio a pannello/ µC
2
single circuit, 2 compressors, panel mounting MCH2000000
µC
2
1 circuito, 2 compressori, montaggio a pannello (imballo multiplo 20 pz) MCH2000001
µC
2
single circuit, 2 compressors, panel mounting (20 pcs. multiple package)
µC
2
1 circuito, 2 compressori, guida DIN/ µC
2
single circuit, 2 compressors, DIN rail version MCH2000010
µC
2
1 circuito, 2 compressori, guida DIN (imballo multiplo 10 pz) MCH2000011
µC
2
single circuit, 2 compressors, DIN rail version (10 pcs. multiple package)
Scheda espansione µC
2
per 2˚ circuito massimo 4 compressori MCH2000020
µC
2
expansion board for 2nd. circuit maximum 4 compressors
Scheda espansione µC
2
per 2˚ circuito massimo 4 compressori (imballo multiplo 10 pz) MCH2000021
µC
2
expansion board for 2nd. circuit maximum 4 compressors (10 pcs. multiple package)
Scheda opzione RS485 per µC
2
versione a pannello/ RS485 optional board for µC
2
panel version MCH2004850
Scheda opzione RS485 per µC
2
in guida DIN/ RS485 optional board for µC
2
DIN rail version FCSER00000
Chiave di programmazione per µC
2
/ Programming key for µC
2
PSOPZKEY00
Scheda ON/OFF ventilatori (solo morsetti a vite)/ ON/OFF fan card (only screw terminals) CONVONOFF0
Scheda convertitore PWM-0...10 V (solo morsetti a vite)/ PWM-0 to 10 V fan card (only screw terminals) CONV0/10A0
Scheda gestione velocità ventilatori con morsetti faston/ Fan card, faston terminals MCHRTF*0A0
Scheda gestione velocità ventilatori con morsetti a vite MCHRTF*0B0
* a seconda degli amperaggi voluti (2= 2 A, 4= 4 A, 6= 6 A, 8=8 A)
Fan card, screw terminals * depending on amperage (2= 2A, 4= 4A, 6= 6A, 8=8A)
Sonde di temperatura per la regolazione o per il controllo della condensazione NTC***WP00
*** a seconda della lunghezza (015= 1,5 m, 030= 3 m, 060=6 m) NTC***WF00
Temperature probes for regulation or condensation control
***depending on the length (015= 1.5 m, 030= 3 m, 060=6 m)
Sonde di pressione per il controllo della condensazione SPK*R*
** a seconda della pressione (13= 150 PSI/10 bar, 23= 75 PSI/5 bar, 33= 500 PSI/34 bar)
Pressure probes for condensing pressure control
** depending on the pressure (13= 150 PSI, 23= 75 PSI, 33= 500 PSI)
continua/ continues...
Fig. 8.5
Scheda seriale RS485: cod. MCH2004850
RS485 serial card: codeMCH2004850
