Carel µC2 User Manual

7.9 Opzione seriale RS485
Seriale RS485 per µC
2
versione a pannello
(cod.MCH2004850)
L’opzione seriale MCH2004850 permette il
collegamento del controllo µC
2
ad una rete di
supervisione con linea seriale standard RS485.
A tale scopo viene utilizzato l’ingresso normalmente
impiegato per la chiave di programmazione con la
duplice funzione di ingresso chiave/porta
comunicazione seriale.
Seriale RS485 per µC
2
versione guida DIN (cod.FCSER00000)
L’opzione seriale FCSER00000 permette il collegamento del controllo
µC
2
ad una rete di supervisione con linea seriale standard RS485.
Per accedere al connettore e inserire la scheda
seriale è necessario aprire lo sportellino come indicato in fig. 7.9.
7.9 RS485 serial options
RS485 serial option for µC
2
panel version
(code MCH2004850)
The MCH2004850 serial option is used to connect the
µC
2
controller to a supervisor network via a standard
RS485 serial line.
This option uses the input normally associated with the
programming key, which has the dual function of key
connector/serial communication port.
RS485 serial option for µC
2
DIN rail version (code FCSER00000)
The FCSER00000 serial option is used to connect the µC
2
controller to a
supervisor network via a standard RS485 serial line. To access the
connector and insert the serial board, open the cover, as shown in
Fig. 7.9.
76
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04

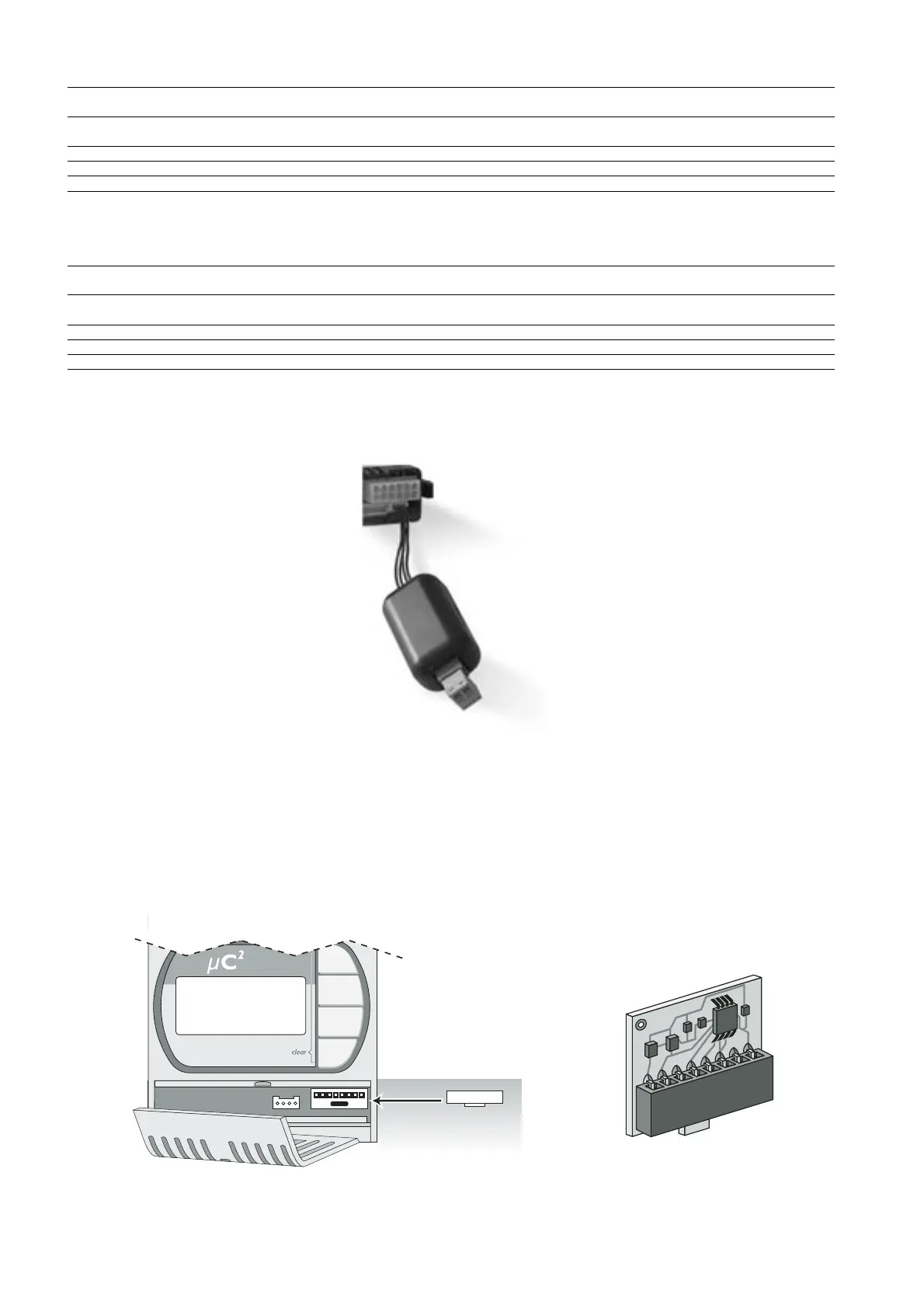

Fig. 7.9.1
FCSER*:
RS485 serial card
Fig. 7.9.1
Caratteristiche tecniche:
Alimentazione PSOPZKEY00 - Utilizzare tre batterie 1,5 V 190 mA (D357H Duracell o equivalenti)
- Corrente massima fornita 50 mA max.
Alimentazione PSOPZKEYA0 - Alimentatore switching:
Input 100...240 V~; (-10%, +10%); 50/60 Hz; 90 mA. Output: 5 Vdc; 650 mA
Condizioni di funzionamento 0T50°C U.R. <90% non condensante
Immagazzinamento -20T70°C U.R. <90% non condensante
Contenitore Plastico dimensioni 42x105x18 mm compreso puntale e connettore Fig. 1 e 2
Tab. 7.8.2
(Qui riportiamo solo le funzioni base dell’accessorio, per le altre funzioni si rimanda al manuale dello strumento in uso).
Technical specifications:
Power supply to the PSOPZKEY00 - Use three 1.5 V 190 mA batteries (Duracell D357H or equivalent)
- Maximum current supplied 50 mA max.
Power supply to the PSOPZKEYA0 - switching power supply:
Input 100 to 240 V~; (-10%, +10%); 50/60 Hz; 90 mA. Output: 5 Vdc; 650 mA
Operating conditions 0T50°C r.H. <90% non-condensing
Storage conditions -20T70°C r.H. <90% non-condensing
Case Plastic, dimensions 42x105x18 mm including prod and connector Figs. 1 and 2
Tab. 7.8.2
(Here we have dealt only with the base functions of the instrument. For the remaining specific functions, see the manual of the instrument that is being used)
