Carel µC2 User Manual

70
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
G0 B1 B2 B3? ID5 ID3 ID1
G GND GND Y GND ID4 ID2
No1 C1/2 C1/2 C3/4? x C5
N02 No3 No4 C3/4? x No5
cond. probe outlet probe inlet probe
low press.
multi funct.? multi funct.? high press. remote ON/OFF
Line??
L
N
To program key
To serial link
RS485
option
EV driver ESP
tLAN
Tx/Rx GND
GND
B4
V+
P
??????
pressure
probe
temperature
probe
digital
imput
Key/SPV
Line
LN
EV Driver
EV Driver
Expansion
board
EV driver

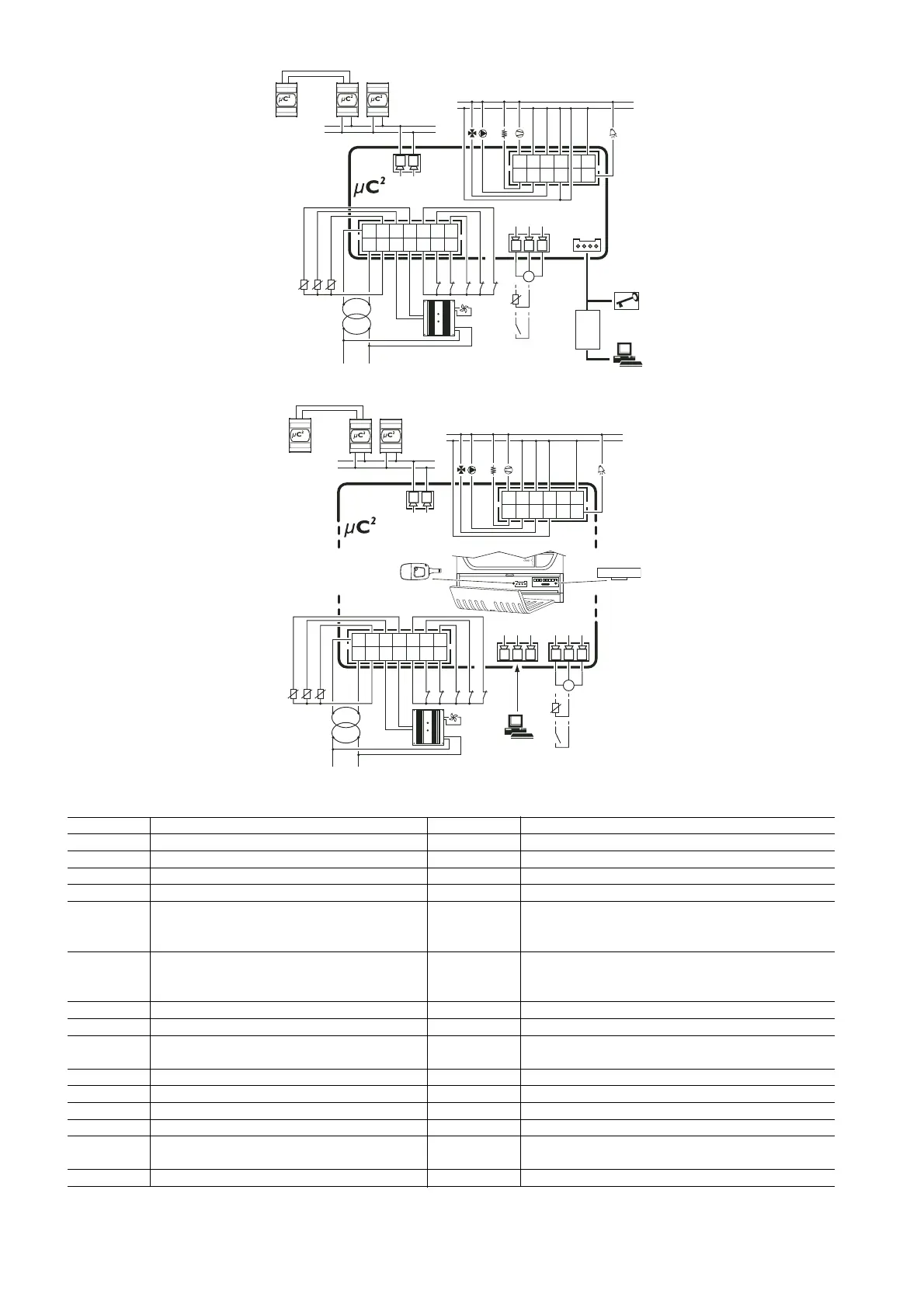

Fig. 7.1.1
G0 B1 B2 B3 ID5 ID3 ID1
G GND GND Y GND ID4 ID2
cond. probe outlet probe inlet probe
low press.
multi funct. multi funct. high press. remote ON/OFF
GND
B4
V+GND
T+
T-
P
pressure
probe
temperature
probe
digital
input
Line
L
N
No1 C1/2 C1/2 C3/4 x C5
No2 No3 No4 C3/4 x No5
Line
L
N
Expansion
board
EV Driver
tLAN
Tx/RxGND
Top
Bottom
To serial link
Serial board
Programming key
EV Driver
EV driver
ESP
EV driver
DIN
Fig. 7.1.1
Layout I/O
µC
2
Descrizione Espansione Descrizione
B1 Sonda di controllo (ingresso evaporatore/ambiente) B5 Sonda uscita in comune ai 2 evaporatori (solo con 2 circuiti)
B2 Sonda di protezione (uscita evaporatore/mandata) B6 Sonda di protezione (uscita 2° evaporatore) circuito 2
B3 Sonda temperatura condensazione/esterna B7 Sonda di temperatura 2° condensatore
B4 (universale) Sonda pressione condensatore B8 (universale) Sonda pressione 2° condensatore
ID1* Flussostato – termico 1 circuito – Estate/Inverno – ID6** Flussostato – termico 2° circuito
fine sbrinamento circuito 1 – step 1 fine sbrinamento circuito 2 – step 4 motocondensante –
motocondensante – secondo set point secondo set point
ID2* Flussostato – termico 1 circuito – Estate/Inverno – ID7** Flussostato – termico 2° circuito
fine sbrinamento circuito 1 – step 2 fine sbrinamento circuito 2 – step 4 motocondensante –
motocondensante – secondo set point secondo set point
ID3 Alta pressione circuito 1 ID8 Alta pressione circuito 2
ID4 Bassa pressione circuito 1 ID9 Bassa pressione circuito 2
ID5 ON/OFF remoto – inversione ciclo motocondensante ID10
se reversibile
Y1 Rampa circuito 1 (condensazione) Y2 Rampa circuito 2 (condensazione)
C1/2-NO1 Compressore 1 C6/7-NO6 Compressore 3 (1° del 2° circuito)
C1/2-NO2 Resistenza 1° circuito o valvola inversione ciclo C6/7-NO7 Resistenza o valvola inversione 2° circuito
C3/4-NO3 Ventilatore 1/pompa evaporatore C8/9-NO8 Ventilatore 2/pompa condensatore/backup
C3/4-NO4 Compressore 2 (parzializzazione compressore C8/9-NO9 Compressore 4 (parzializzazione compressore 2) o valvola
1) o valvola inversione circuito 1 inversione circuito 2
C5-NO5 Allarme o valvola inversione C10-NO10 Avviso o valvola inversione 2° circuito
Tab. 7.1
*= È possibile selezionare una qualsiasi delle opzioni di P08 (vedi Tab. 5.11)
**= È possibile selezionare una qualsiasi opzione di P08 tranne E/I e E/I delay.
Versione a pannello/ Panel version
Versione su guida DIN/ DIN rail version
