Carel pCO1 User Manual

4.4.2 Connecting universal NTC temperature probes
All the analogue inputs,
from B1 to B8, are
compatible with NTC
2-wire sensors, after
having configured the
program and the
corresponding
dipswitches on the board.

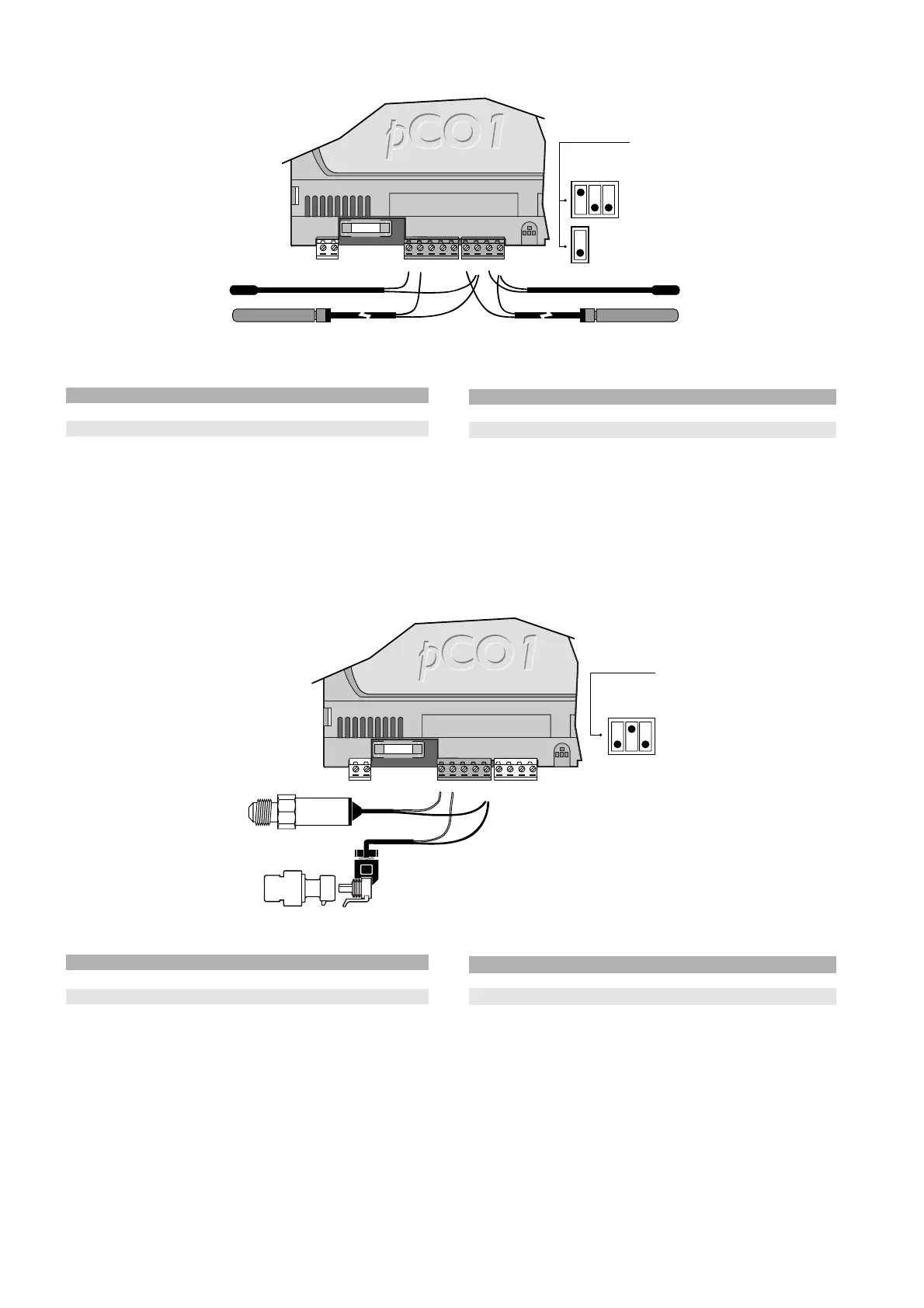

The connection diagram
and the correct position
of the dipswitches on the
board are shown below:
pCO
1
terminal NTC probe wire
GND 1
B1, B2, B3, B4, B5, B6, B7, B8 2
Table 4.4.2.1
WARNING: the two wires of the NTC probes are equivalent, as they
have no polarity therefore it is not necessary to respect any specific
order when connecting to the terminal block.
4.4.3 Connecting 4/20mA pressure probes
The pCO
1
can be connected to
all the Carel SPK* series active
pressure probes or any other
pressure sensor available on
the market with a 0/20mA or
4/20mA signal.The following
inputs can accept these
sensors: B1, B2, B3, B4, after
having configured the program
and the corresponding
dipswitches on the board.
The connection diagram and
the correct position of the
dipswitches are shown below:
pCO
1
terminal probe wire colour description
+Vdc brown power supply
B1, B2, B3, B4 white signal
Table 4.4.3.1
22
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02
4.4.2 Collegamento delle sonde di temperatura NTC universali
Tutti gli ingressi analogici da
B1 a B8 sono compatibili
con sensori NTC a 2 cavi,
previa configurazione da
programma applicativo e
dai dip-switch relativi sulla
scheda.
Di seguito viene illustrato lo
schema di collegamento e
sulla scheda la corretta
posizione dei dip-switch:
morsetti pCO
1
cavetto sonda NTC
GND 1
B1, B2, B3, B4, B5, B6, B7, B8 2
Tab. 4.4.2.1
AVVERTENZA: i due cavi delle sonde NTC sono equivalenti in
quanto non hanno polarità, pertanto non è necessario rispettare un
ordine particolare nel collegamento alla morsettiera.
4.4.3 Collegamento delle sonde di pressione 4/20 mA
Al pCO
1
possono essere
collegate tutte le sonde attive
di pressione della serie SPK*
Carel o qualsiasi sensore di
pressione presente sul mercato
con segnale 0/20 mA o 4/20
mA. Gli ingressi che possono
accettare questi sensori sono:
B1, B2, B3, B4, previa
configurazione da programma
pplicativo e dai
dip-switch relativi sulla scheda.
Di seguito viene illustrato lo
schema di collegamento e la
corretta posizione dei
dip-switch:
morsetto pCO
1
colore cavetto sonda descrizione
+Vdc marrone alimentazione
B1, B2, B3, B4 bianco segnale
Tab. 4.4.3.1
Fuse
B1 B2 B3 B4
+VDC
B5
GND
B6
GND
J2
J3
Dip-switch per
selezionare
il tipo di sonda
Dip-switch for
selecting
the probe type
per B1, B2,
B3 e B4
for B1, B2,
B3 and B4
per B5 e B6
for B5 and B6
Fig. 4.4.2.1
Fuse
B1 B2 B3 B4
+VDC
J2
J3
Dip-switch per
selezionare
il tipo di sonda
Dip-switch for
selecting
the probe type
Fig. 4.4.3.1
