4.4.6 Tabella riassuntiva ingressi analogici in funzione delle
versioni disponibili
ingressi analogici
passivi universali
NTC, 0/1 V, 0/5 V,
e ON/OFF 0/20 mA, 4/20 mA e NTC
SMALL 2 (B5, B6) 4 (B1, B2, B3,B4)
tot. 6
MEDIUM 4 (B5,B6), 4 (B1, B2, B3, B4)
(B7, B8 solo NTC)
tot. 8
Tab. 4.4.6.1
Le sezioni dei cavi, relativamente alla remotazione degli ingressi
analogici, sono riportate nella seguente tabella (Tab. 4.4.6.2)
tipo sez. (mm
2
) per sez. (mm
2
) per
ingresso lunghezze fino a 50 m lunghezze fino a 100 m
NTC 0,5 1,0
I (in corrente) 0,25 0,5
V (in tensione) 0,25 0,5
Tab. 4.4.6.2
4.5 Collegamento degli ingressi digitali
Il pCO
1
prevede fino a 14 ingressi digitali, tutti optoisolati, per il
collegamento a sicurezze, allarmi, stati di dispositivi, consensi remoti.
Essi possono funzionare a 24 Vac, a 24 Vdc ed alcuni a 230 Vac.
AVVERTENZA: separare quanto più possibile i cavi dei segnali delle
sonde e degli ingressi digitali dai cavi relativi ai carichi induttivi e di
potenza, per evitare possibili disturbi elettromagnetici.
4.5.1 Ingressi digitali alimentati a 24 Vac
La figura seguente rappresenta uno tra i più comuni schemi di
collegamento degli ingressi digitali a 24 Vac.
4.4.6 Table summarising the analogue inputs available according
to the version
analogue inputs
passive universal
NTC, 0/1V, 0/5 V,
and ON/OFF 0/20mA, 4/20mA and NTC
SMALL 2 (B5, B6) 4 (B1, B2, B3,B4)
tot. 6
MEDIUM 4 (B5,B6), 4 (B1, B2, B3, B4)
(B7, B8 NTC only)
tot. 8
Table 4.4.6.1
The cross-sections of the wires for the remote connection of the
analogue inputs are shown in the following table (Table 4.4.6.2)
input type c.sect. (mm
2
) for c.sect. (mm
2
) for
lengths up to 50m lengths until 100m
NTC 0.5 1.0
I (current) 0.25 0.5
V (voltage) 0.25 0.5
Table 4.4.6.2
4.5 Connecting the digital inputs
The pCO
1
features up to 14 digital inputs for connecting safety devices,
alarms, device status, remote switches.These inputs can work at
24Vac, 24Vdc and some at 230Vac.
WARNING: separate the probe signal and digital input cables as much
as possible from the inductive load and power cables, to avoid possible
electromagnetic disturbance
4.5.1 24Vac digital inputs

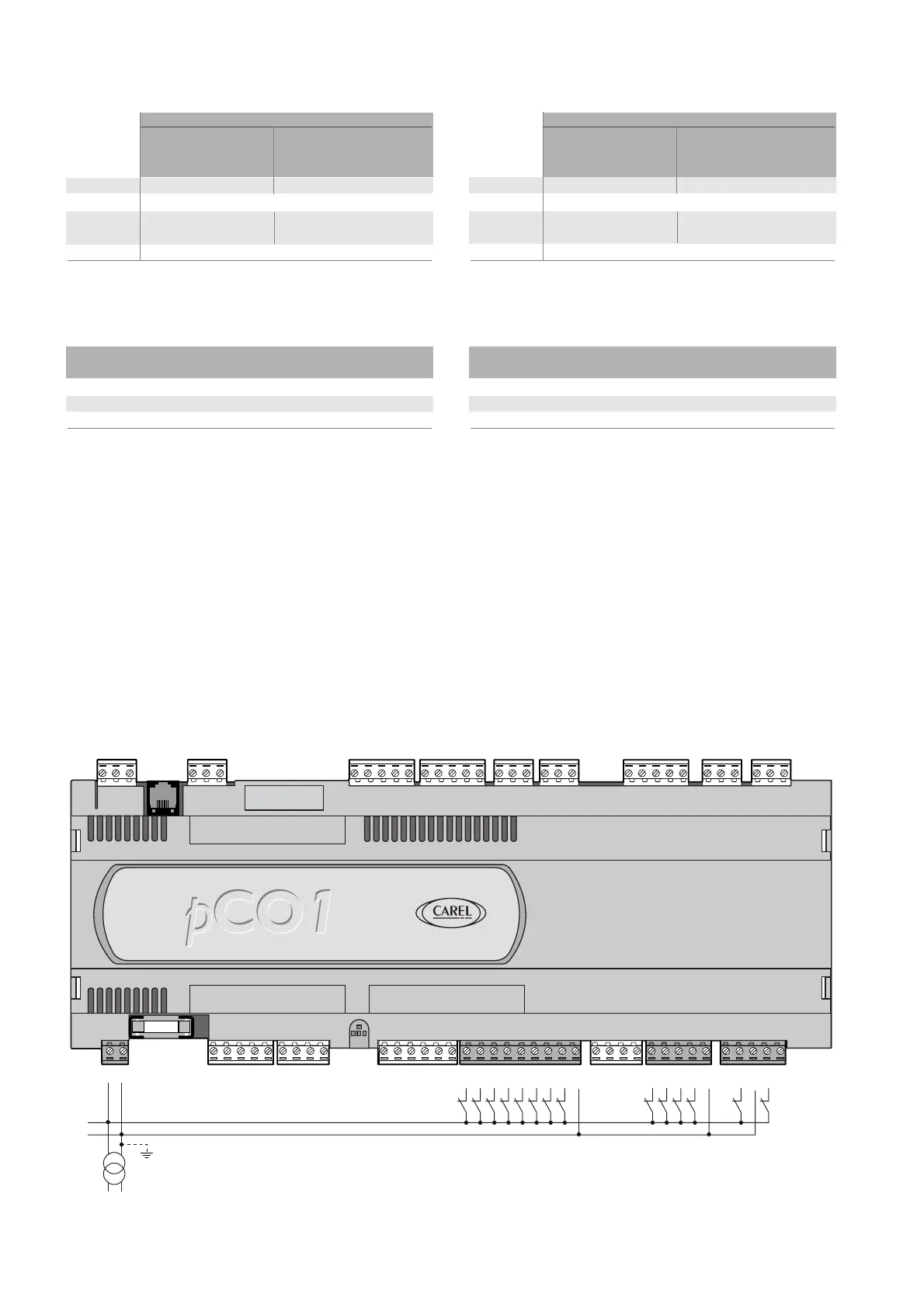

The following figure represents one of the more common connection
diagrams for the 24Vac digital inputs.
24
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02
