Carel Power + PSD1 Series User Manual

13 “Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

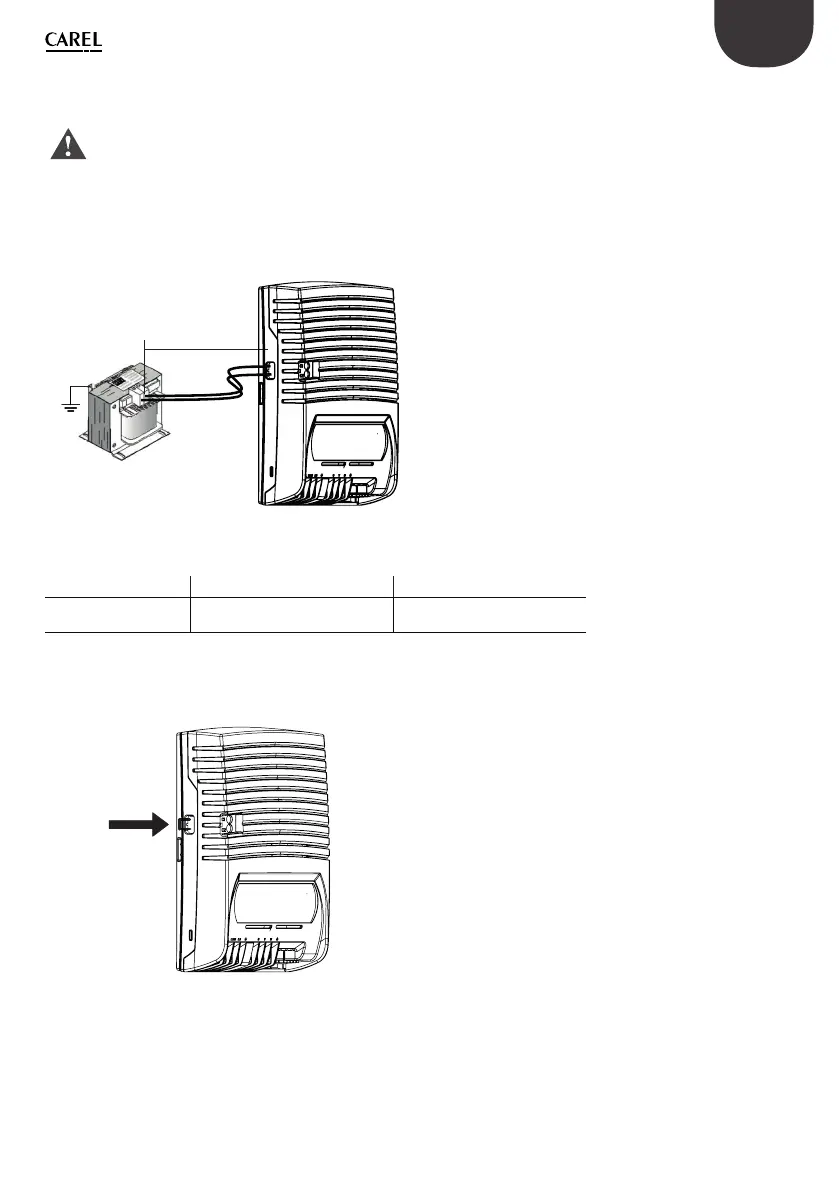

Morsetti C1 e C2
Attenzione:
l’utilizzo dei morsetti C1 e C2 è prevista solo per i modelli PSD10184** e PSD10244** (alimentazione trifase).
Si presentano due casi:
1. Se è richiesta la conformità alla EN61000-3-12:
2m max
• collegare ai morsetti C1 e C2 la reattanza DC
opzionale;
• collegare a terra la reattanza DC utilizzando l’apposito
terminale metallico;
• per il collegamento della reattanza DC utilizzare
un cavo della stessa sezione utilizzata per
l’alimentazione;
• il cavo deve avere lunghezza massima di 2m.
Per le dimensioni della reattanza DC vedere paragrafo
3.12
Fig. 3.h
Codice reattanza DC da installare su drive Power+ Tipo
PSACH10200
PSD1024400, PSD10244A0,
PSD1018400, PSD10184A0
1,6 mH, 45 A di picco
Tab. 3.b
2. Se NON è richiesta la conformità alla EN61000-3-12:
• cortocircuitare i morsetti C1 e C2
(il drive esce dalla fabbrica con C1 e C2 ponticellati).
Fig. 3.i
