14
“Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA
Corrente di dispersione
Come per tutti i dispositivi con inverter, può esistere una corrente di dispersione verso terra maggiore di 3,5mA. Il
drive è progettato per produrre la minima corrente di dispersione. L’intensità di corrente è infl uenzata dalla lunghezza
e dal tipo di cavo motore, dalla frequenza eff ettiva di commutazione, dal tipo di connessione di terra usata e dal tipo
di fi ltro RFI installato.
Attenzione:
qualora la corrente di dispersione sia maggiore di 3,5mA il cavo di terra deve essere di sezione minima 10mm
2
se di
rame o 16mm
2
se di alluminio. In alternativa è possibile aggiungere un cavo di terra supplementare.
Se occorre installare un interruttore diff erenziale tenere conto che:
• deve essere di tipo B (adatto per proteggere da correnti di dispersione con una componente continua);
• occorre utilizzare un interruttore diff erenziale per ogni drive.
Motore
Collegare il cavo di alimentazione del motore: utilizzare un cavo quadripolare, con il cavo di terra con impedenza
minore o uguale al’impedenza dei cavi delle fasi. Per la sezione e la lunghezza massima del cavo secondo il modello
vedere la tabella al paragrafo 5.1.

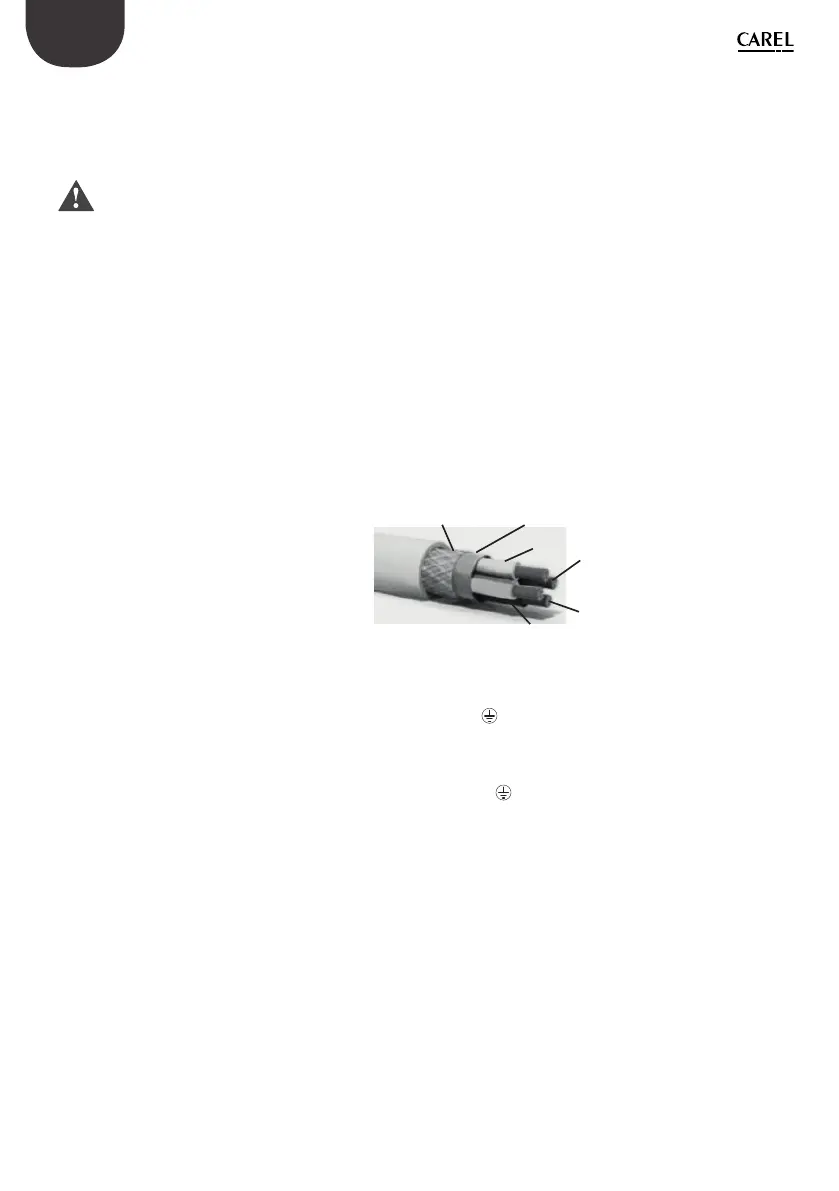

Per conformità alla direttiva EMC usare un cavo schermato con schermo nastro + treccia (SN/ST). È possibile anche
installare il cavo in canaline di acciaio e rame.
U
V
W
PE
MOTOR CABLE
Schermo treccia
Braid shield
Schermo nastro
Tape shield
Fig. 3.j
Lo schermo va collegato a terra a 360° con clamp metallica ad entrambe le estremità del cavo, il più vicino possibile ai
morsetti. In caso di connessione dello schermo al morsetto di terra del drive (sconsigliato), la connessione va fatta
attorcigliando lo schermo. La parte attorcigliata deve essere mantenuta più corta possibile e la lunghezza non deve
superare cinque volte la larghezza. Si consiglia l’utilizzo di un nucleo di ferrite (per esempio Fair-Rite 2631102002)
attorno ai fi li U, V, W escludendo il fi lo di terra, posta tra la messa a terra dello schermo ed i morsetti.
Mettere a terra il motore utilizzando direttamente il morsetto di terra del drive.
