L1/L L2/N
L3
U
VW
U
V
W
PE

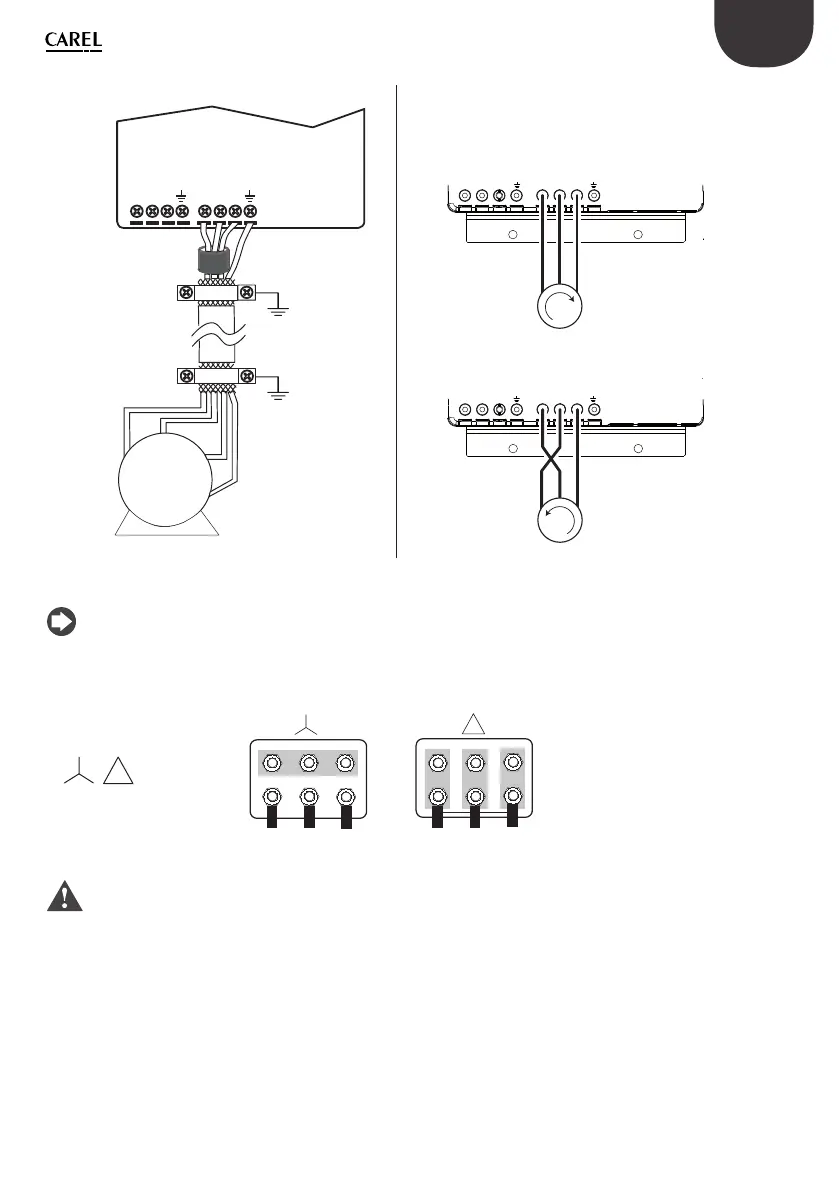

Collegare le fasi del motore in modo da ottenere il senso di
rotazione desiderato: per invertirlo scambiare tra loro due
fi li U, V, W come descritto nella fi gura seguente
M
UVW
UVW
M
L1/L L2/N L3 U V W
L1/L L2/N L3 U V W
Fig. 3.k Fig. 3.l
Nota: la maggior parte dei motori asincroni sono costruiti per operare con doppia alimentazione. Questo è
indicato nella targhetta del motore. La tensione operativa è normalmente selezionata durante l’installazione
del motore selezionando la connessione a stella o triangolo. La connessione a stella dà sempre la tensione maggiore
tra le due. I valori tipici sono:
stella triangolo
/
400V/230 V
690V/400V
UVW
W
VU
Fig. 3.m
Attenzione: non aprire e chiudere un interruttore di circuito posto tra il drive e il motore quando il drive è in
funzione (RUN).
Protezione motore
Collegare il termistore PTC di protezione motore ai morsetti 6 e 7: si consiglia un cavo con sezione minima di 1
mm²; alternativamente è possibile collegare un termostato tipo klixon (vedere lo schema di collegamento generale).
Il termistore PTC deve essere scelto in modo che alla temperatura di intervento la resistenza sia >26oo Ω.
