16
“Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

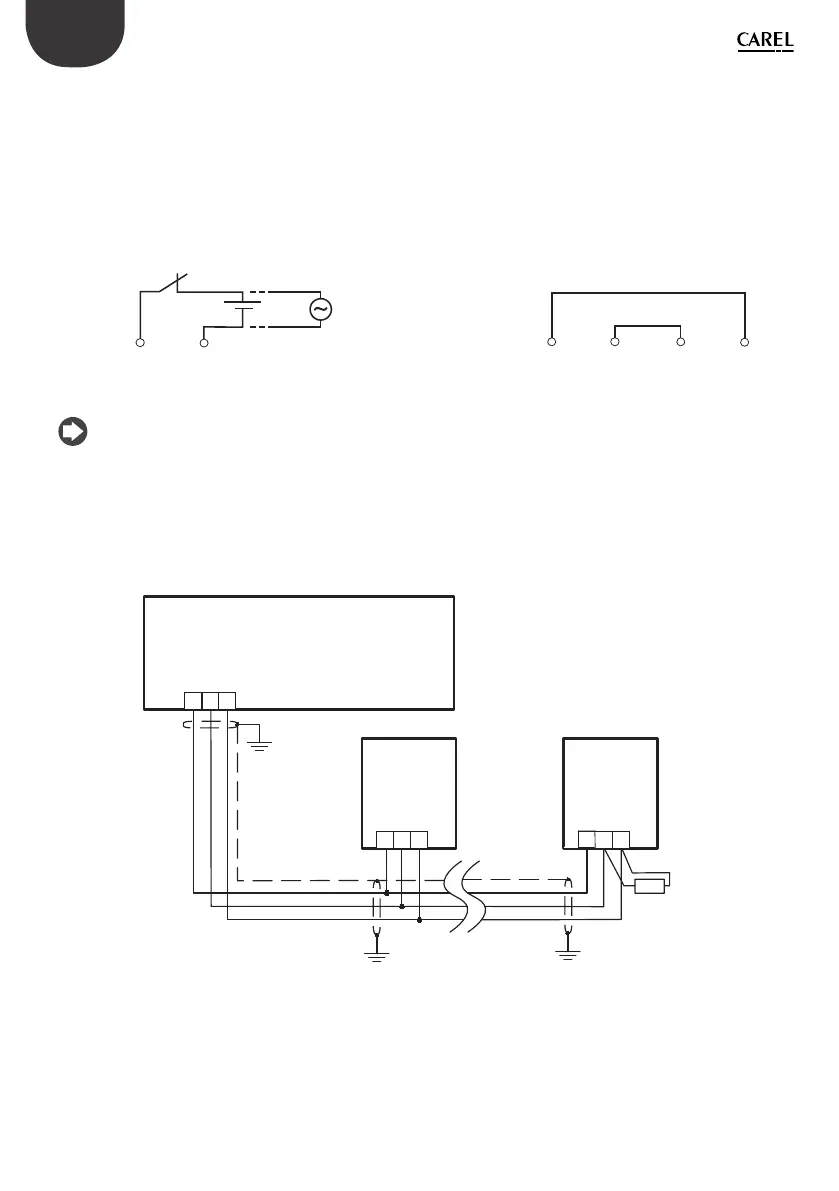

Ingresso digitale di sicurezza
Collegare l’ingresso digitale di sicurezza “Safe Torque Off ” ad un dispositivo di sicurezza (per esempio un pressostato
di massima pressione) con contatto pulito normalmente chiuso, in serie a una tensione esterna 24 Vac/24 Vdc, senza
necessità di rispettare la polarità nel caso di tensione continua (rif. A). Quando il contatto è aperto il funzionamento
del drive è interrotto bypassando il controllo software. Se la funzionalità Safe Torque Off non è utilizzata, l’ingresso
deve essere collegato ai 24 Vdc ausiliari disponibili in morsettiera, al fi ne di abilitare il corretto funzionamento del
drive (rif. B).
Dispositivo di sicurezza NC
NC Safety device
24 Vdc
9 (STOa) 10 (STOb)
24 Vac
A
7 (24 Vdc) 8 (0 V) 9 (STOa) 10 (STOb)
B
Fig. 3.n
Nota: la normativa IEC61508 prevede che l’alimentazione applicata all’ingresso di sicurezza sia isolata rispetto
al drive.
Collegamento in rete seriale
Per la connessione seriale utilizzare un cavo tripolare schermato AWG20/22. Per reti molto estese aggiungere una
resistenza da 120 ohm ¼ W tra i morsetti 4 e 5 dell’ultimo drive o dispositivo collegato per evitare possibili problemi
di comunicazione.
pCO
/ building management system
RS485
Schermo
Shield
R = 120 ohm
Power +
345
GND
Tx/Rx+
Tx/Rx-
0 V
Tx/Rx+
Tx/Rx-
Power +
345
0 V
Tx/Rx+
Tx/Rx-
Fig. 3.o
