“SmartCella 3PH” +0500119IE - rel. 1.3 - 21.11.2019

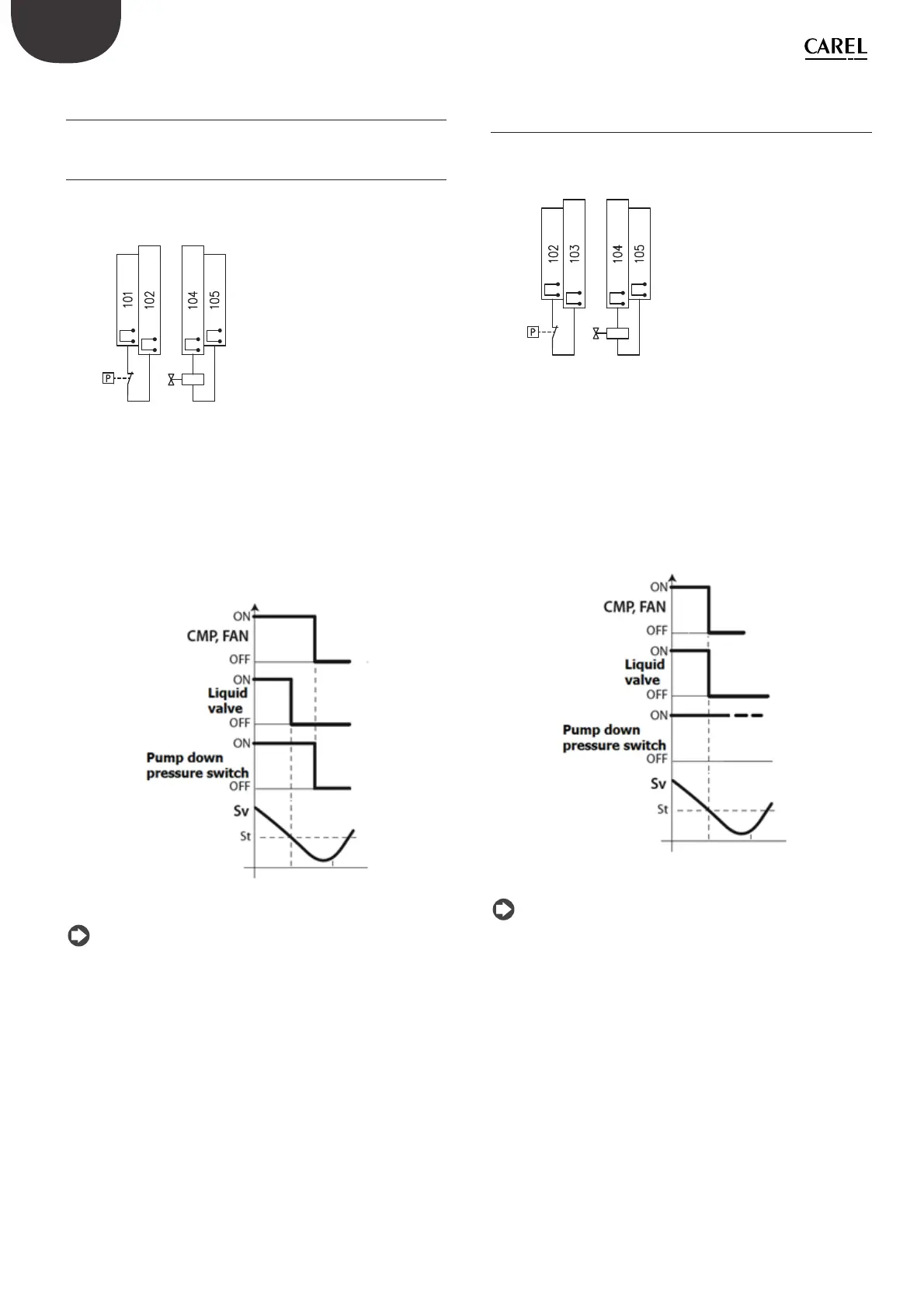

1.12 Collegamenti per funzionamento con
pump down gestito da Smartcella
1.12.1 Connessioni per pump down in pressione con
spegnimento compressore in bassa pressione
Nel caso in cui sia necessario eseguire il pump down comandato in
pressione, con pressostato e spegnimento del compressore per bassa
pressione, eseguire le connessioni secondo lo schema seguente
liquid valve
low pressure
switch
pump down
pressure switch
Fig. 1.q
Con questa confi gurazione, quando non è più richiesto freddo (Sv<St)
il relè della valvola solenoide (morsetti 105-104) si apre, mentre il
compressore (KM2) rimane attivo fi no a che il pressostato non rileva la
bassa pressione (morsetti 101-102)
Fig. 1.r
Note: dal momento che il pressostato è collegato ai morsetti 101-
102, non abilitare il pump down su Smartcella 3PH (verifi care che c7=0,
H1≠5).
1.12.2 Connessioni per pump down in pressione
con avviamento simultaneo di compressore e
valvola solenoide
Nel caso in cui sia necessario eseguire il pump down comandato in
pressione, con avviamento e spegnimento simultaneo di compressore e
valvola solenoide, eseguire le connessioni secondo lo schema seguente
liquid valve
low pressure
switch
pump down
pressure switch
Fig. 1.s
Con questa confi gurazione, quando non è più richiesto freddo (Sv<St)
la valvola solenoide (morsetti 105-104) e il compressore (KM2) sono
spenti simultaneamente. Nel normale funzionamento, la rivelazione della
bassa pressione dal pressostato comporta comunque lo spegnimento
simultaneo del compressore
Fig. 1.t
Note: non abilitare il pump down su Smartcella 3PH (verifi care che
c7=0, H1≠5).
