Carel SmartCella 3PH Quick Guide

9
ITA
“SmartCella 3PH” +0500119IE - rel. 1.3 - 21.11.2019

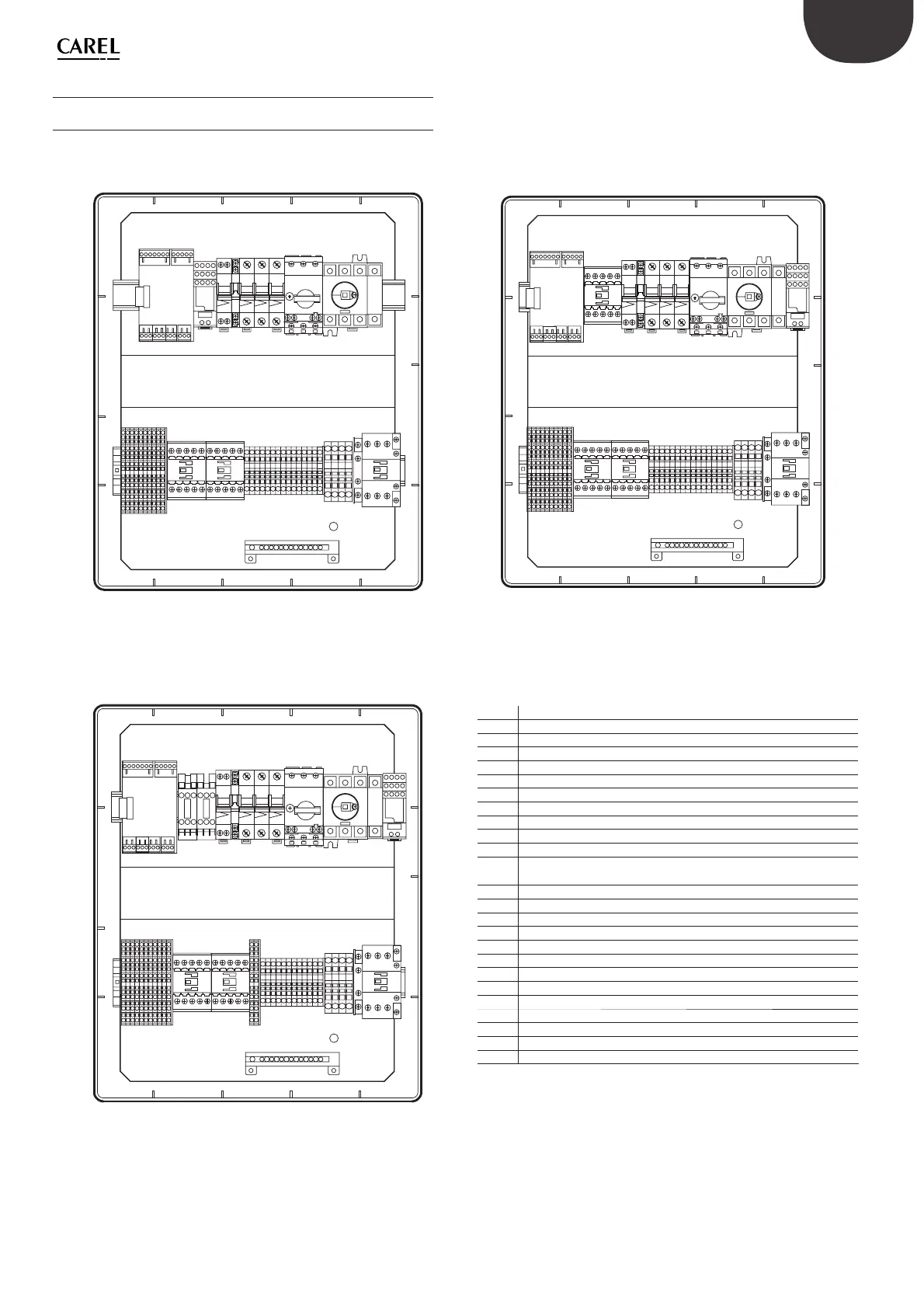

1.5 Planimetrie e componenti
1.5.1 SmartCella 3PH
WP00E11A100, WP00E21A100, WP00E31A100,
WP00E41A100, WP00E51A100
WP00E42A200, WP00E62A200, WP00E72A200
A1
KRI
QF2
QF1
KM2
KM3KM1
U1
PE2
QM1 QS1
XA1
XP1
A1
XA1
XP1
QF2
QF1
KM1
KM4
KM3
KM2
U1
PE2
KR1
QM1 QS1
Fig. 1.e Fig. 1.f
WP00E73B300
A1
KM5
XA1
XP1
KM4
QF2
QF1
KM1 KM3
KM2
U1
PE2
KR1
QM1 QS1
Fig. 1.g
Sigla Descrizione
A1 Scheda elettronica SmartCella
KR1 Relè allarme
HL2 Luce evaporatore
HL3 Luce compressore
HL4 Luce allarme
HL5 Luce sbrinamento
KM1 Contattore ventola evaporatore
KM2 Contattore compressore (contatto ausiliario condensatore)
KM3 Contattore resistenze sbrinamento
KR1 Relè allarme
QF1 Magnetotermico ventola evaporatore/condensatore/resistenze
sbrinamento
QF2 Magnetotermico ausiliario
QM1 Salvamotore compressore
QS1 Sezionatore generale
XA1 Morsettiera ausiliaria
XP1 Morsettiera potenza
KM4 Contattore condensatore
KM5 Contattore condensatore (parzializzato)
KRI Relè compressore
PE2 Terra
PE1 Terra
PE3 Terra
U1 Terminale di terra
FU1 Fusibili di sicurezza
