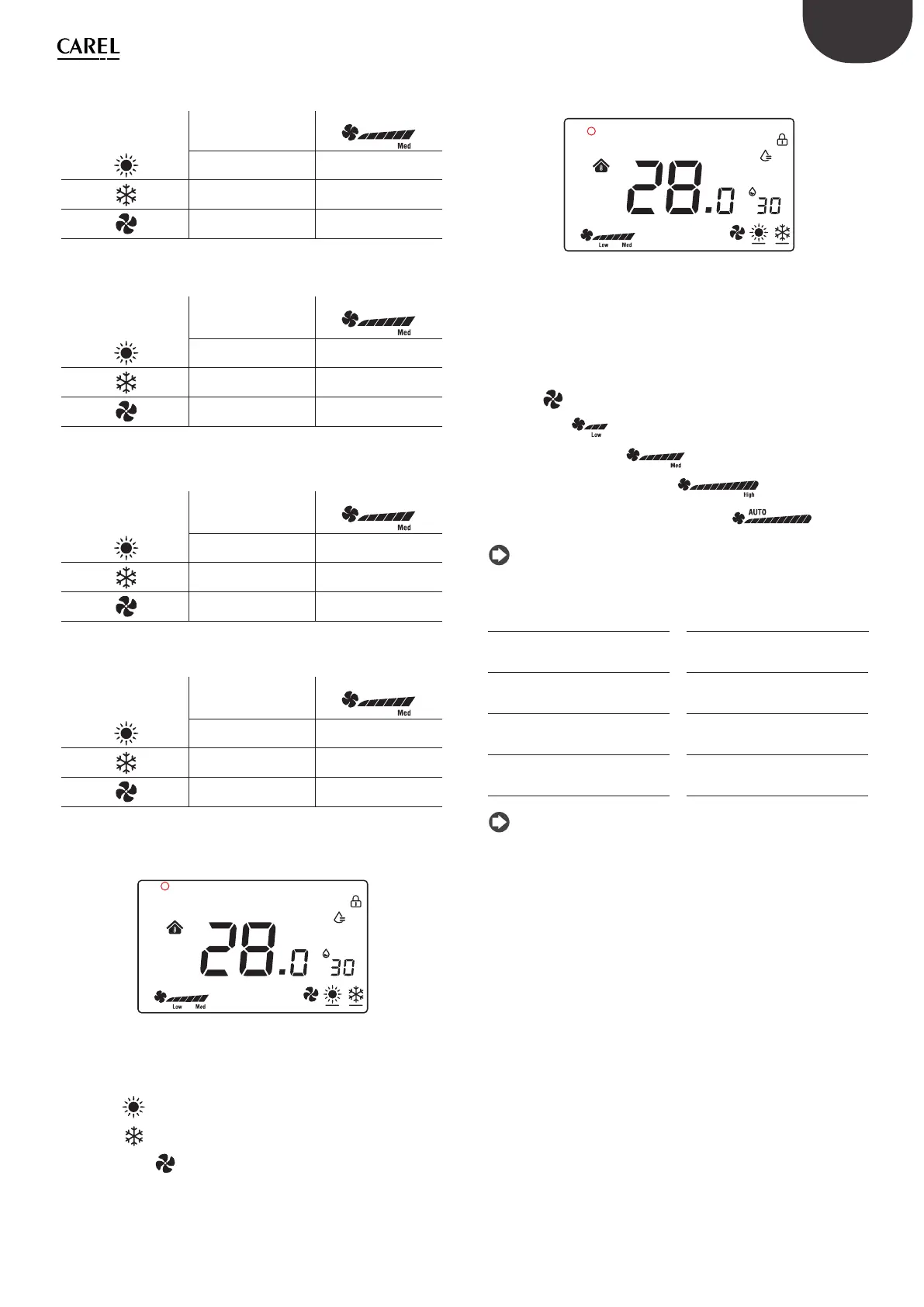

Carel thTx - Page 11

11
ITA
"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024
1: La ventola funziona in modalità freddo e non è visibile in
modalità caldo
Modalità Presenza icona Rampa ventilazione
SI NO
SI SI
SI SI
2: La ventola funziona in modalità caldo e non è visibile in modalità
freddo
Modalità Presenza icona Rampa ventilazione
SI SI
SI NO
SI SI
3: La ventola non è visibile né in modalità caldo né in modalità
freddo, ma è selezionabile la modalità ventilatore
Modalità Presenza icona Rampa ventilazione
SI NO
SI NO
SI SI
4: Sono disponibili solo le modalità caldo e modalità freddo (modalità
ventilatore non è visibile)
Modalità Presenza icona Rampa ventilazione
SI NO
SI NO
NO NO
Inoltre, andando a cambiare stato alla variabile COIL 59, settaggio MODE
gestito via Modbus RS485, l’icona 3 apparirà nella parte alta a sinistra dello
schermo:
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.c
Ora agendo sulla HR140 (S_MODE) sarà possibile sovrascrivere
completamente la MODALITA’ (MODE), settando il registro ai valori
specifi ci si farà apparire l’icona desiderata:
0x03: Cool ( );
0x04: Heat ( );
0x05: Ventilation (
);
0x255: NO ACTIONS (tutte le icone verranno rimosse); tale
implementazione permette di usare il thTx come sonda ambiente.
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.d
Andando a cambiare stato alla variabile COIL 60, settaggio “Ventilatore -
selezione del pulsante” gestito via Modbus RS485, l’icona 4 apparirà nella
parte alta a sinistra dello schermo.
Ora agendo sulla HR141 (S_FAN) sarà possibile sovrascrivere
completamente la Velocità del ventilatore, settando il registro ai valori
specifi ci si farà apparire l’icona desiderata:
0: all OFF (
);
1: Fan_Speed1 ( );
2: Fan_Speed1 + Speed2 ( );
3: Fan_Speed1 + Speed2 + Speed3 (
);
255: Fan_Speed1 + Speed2 + Speed3 + Auto ( ).
Nota: Quando la logica del ventilatore è gestita autonomamente
dal thTx e il ventilatore è settato in AUTO, il dispositivo ha due gestioni
diff erenziate a seconda che sia in raff rescamento o riscaldamento.
Modalità Raff rescamento Modalità Riscaldamento
1. Quando la temperatura ambiente è
≥ alla temperatura impostata +1°C il
ventilatore funziona a bassa velocità;
1. Quando la temperatura ambiente
è ≤ temperatura impostata -1°C il
ventilatore funziona a bassa velocità;
2. Quando la temperatura ambiente
è ≥set temperatura +2°C il ventilatore
funziona a velocità media;
2. Quando la temperatura ambiente
≤ set temperatura impostata -2°C, il
ventilatore funziona a velocità media;
3. Quando la temperatura ambiente è
≥ alla temperatura impostata +3°C il
ventilatore funziona a alta velocità;
3. Quando la temperatura ambiente
è ≤ temperatura impostata a -3°C, il
ventilatore funziona ad alta velocità;
4. Quando la temperatura ambiente
≤set temperatura il relè è aperto, la
ventola si ferma.
4. Quando la temperatura ambiente
è ≥ set temperatura il relè è aperto, la
ventola si ferma.
Tab. 2.b
Nota: in modalità di ventilazione, la velocità del ventilatore non ha
alcuna relazione con la temperatura impostata.
Gestione del relè
Andando a cambiare stato alla variale COIL 51, settaggio “Confi gurazione
della gestione dei relè” gestito via Modbus RS485, l’icona 2 apparirà nella
parte alta a sinistra dello schermo:
A seconda poi della confi gurazione impostata mediante la coil 70 (oppure
menu E28) Gestione delle uscite a relè (0: Temperatura = Controllo in
temperatura 1: Umidità = Controllo in umidità) e della modalità (MODE)
attivata (HR140) si avrà la possibilità di controllare lo stato del relè
mediante la COIL 52.
