"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

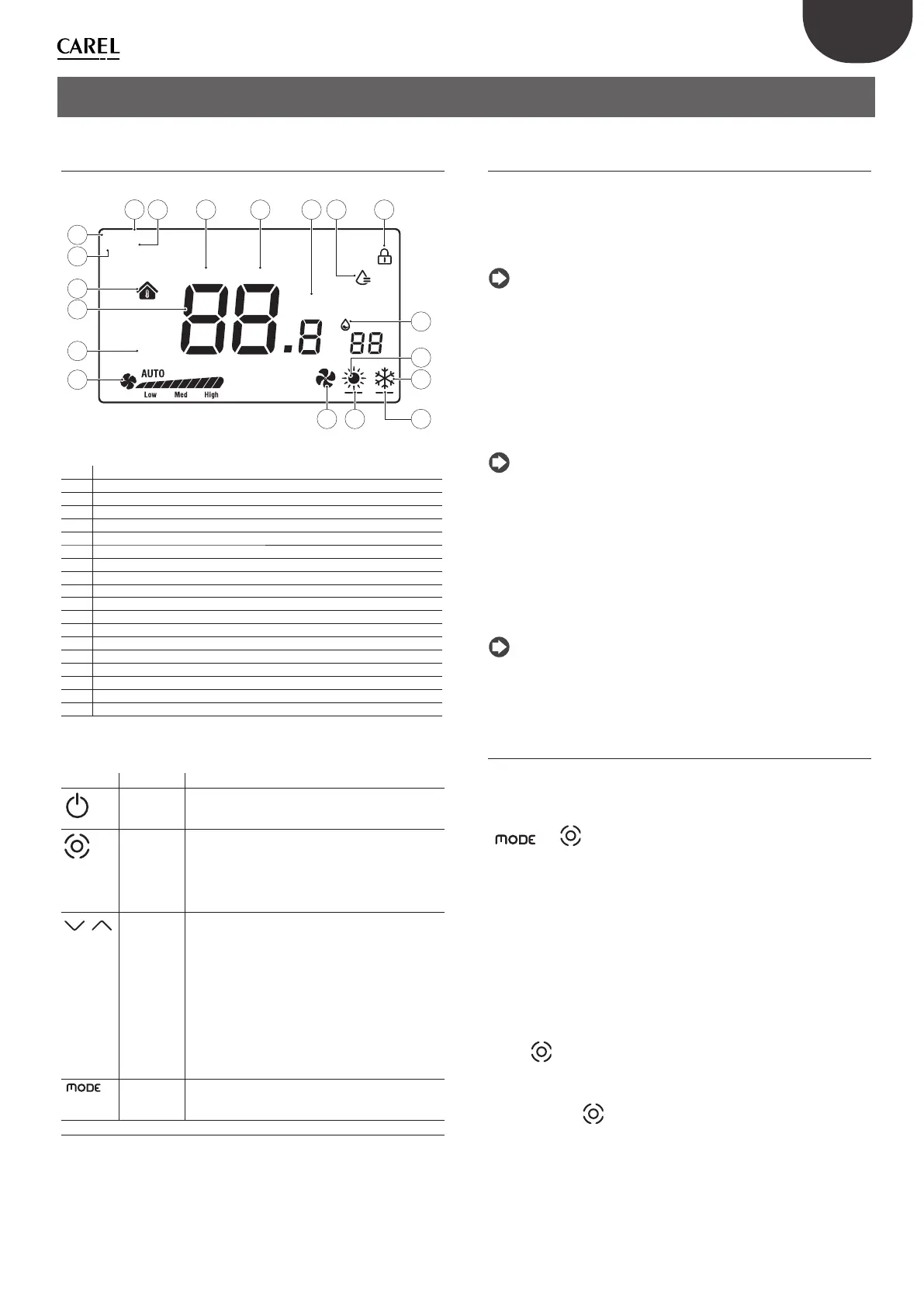

2. USO DE LA TERMINAL
2.1 Pantalla capacitiva y teclas
Cool On Heat On
SET
1
2
3
4
°F °C
%
1
3
2
5
10
13
14
4 7 11 86 9
16
12
17
1815 19
Fig. 2.j
1 Lógica de humectación activada
2 Lógica manual a través de RS485 activa (relé)
3 Lógica manual a través de RS485 activa (modo)
4 Lógica manual a través de RS485 activa (ventilador)
5 Temperatura Interior
6 Relé cerrado en modo Refrigeración
7 Relé cerrado en modo Calefacción
8 Bloqueo de pantalla activado
9 Relé cerrado en modo Humectación
10 Temperatura
11 Unidades de medida de temperatura
12 Humedad relativa
13 Introducir punto de consigna
14 Velocidad del ventilador en modo manual/automático
15 Modo de funcionamiento: Ventilación
16 Modo de funcionamiento: Calefacción
17 Modo de funcionamiento: Refrigeración
18 Relé cerrado en modo Calefacción
19 Relé cerrado en modo Refrigeración
Función de las teclas
Tecla Description Función
Botón
ON/OFF
Mantenerlo pulsado durante unos segundos para
encender o apagar el termostato.
Cuando está apagado, se abren todas las salidas.
Ventilador/
Confi rmar
Cuando el termostato está funcionando, pulsar para
ajustar la velocidad del ventilador entre Baja ÆMedia
ÆAlta ÆVelocidad del ventilador automática Æ
Apagado
Dentro de los menús, o para confi gurar el SET, es la
tecla “confi rmar”.
Flecha
Arriba/Abajo
Cuando el termostato está funcionando, pulsar Arriba
o Abajo para aumentar o reducir la temperatura
objetivo, en incrementos de 0,5.
Después de ajustarla, pulsar la tecla Ventilador/
Confi rmar para guardar la temperatura o esperar 8
segundos sin efectuar ninguna operación para guardar
automáticamente.
Cuando el termostato funciona normalmente, al pulsar
las dos teclas juntas durante 3 segundos, el display se
bloqueará mostrando el icono del candado.
Si se pulsan de nuevo las dos teclas al mismo tiempo,
desaparece el candado y se desbloquea.
MODO Selección del modo de funcionamiento: pulsar hasta
que aparezca el modo de funcionamiento deseado
entre Refrigeración/Calefacción/Ventilación
Tab. 2.b
El terminal permite confi gurar los parámetros y salidas de dos formas
posibles: actuando directamente sobre el terminal (mediante teclas y
parámetros de la tabla 3.b) o vía Modbus actuando sobre los parámetros
de la tabla 3.c.
2.2 Con guración de dirección RS485
Para efectuar esta operación, seleccionar el parámetro E5 (dirección de
comunicación) para confi rmar la dirección serie RS485 del termostato. Se
pueden conectar hasta 32 termostatos. La dirección serie se defi ne en el
intervalo de 1 a 207 (Dirección predeterminada: 1).
Este parámetro es editable a través de la variable de Modbus HR 249.
Nota:l os ajustes a través de Modbus no requieren reiniciar y tienen
efecto inmediato.
Modo de comunicación
Tipo de protocolo: RTU
Bits de datos: 8
Bits de parada: 2
Paridad: Ninguna
Editables a través del menú E25 (bits de parada) E26 (paridad) o de las
variables de Modbus HR340 y HR 341, respectivamente.
Nota: los ajustes a través de Modbus no requieren reiniciar y tienen
efecto inmediato..
Velocidad de transmisión de datos BMS
Para efectuar esta operación, acceder al menú E24 (Baud rate) y confi rmar
el valor:
• 0= 19200 (confi guración predeterminada)
• 1= 9600
• 2= 4800
Este parámetro es editable a través de la variable de Modbus HR 250.
Nota: los ajustes a través de Modbus no requieren reiniciar y tienen
efecto inmediato.
2.3 Usando la terminal
Con guración de parámetros
Para acceder al menú que permite gestionar los parámetros, apagar
el termostato con la tecla ON/OFF, pulsar y mantener pulsadas
“
+ “ durante 5 segundos. A continuación, introducir la
contraseña (0022). Más adelante, se podrá modifi car la contraseña
utilizando el parámetro E23 del menú. El listado completo de parámetros
està en la tabla 3.b.
Tecla Modo
Para seleccionar el modo, pulsar la tecla Mode, el icono de la parte inferior
izquierda variará entre Calefacción (Sol) / Refrigeración (copo de nieve)
/ Ventilación (ventilador). También se puede visualizar el modo con el
parámetro de modbus HR140.
Tecla SET/VENTILADOR
La tecla permite cambiar la velocidad y, por lo tanto, la salida (EL/EM/
EH) del ventilador de tres velocidades. Además, es la tecla de confi rmación
de los ajustes (del punto y dentro del menú de confi guración).
Pulsando la tecla , se puede seleccionar la velocidad deseada (mín.,
med., máx.) o automática (Auto) y enviar esta información a través del
Modbus (registro 141).
