Interfaz serie
Interfaz serie RS485 para comunicarse con los controladores. Utilizar un
cable apantallado AWG de 20 a 22. La longitud total de la red no debe
ser superior a los 500 m. La sección de los cables de alimentación debe
estar comprendida entre 0,5 mm2 y 1,5 mm2. Se pueden conectar hasta
32 terminales. Para redes extensas, insertar en el último dispositivo una
resistencia de 120 Ohmios entre A (RX/ TX+) y B (RX/TX-), para evitar
posibles problemas de comunicación.

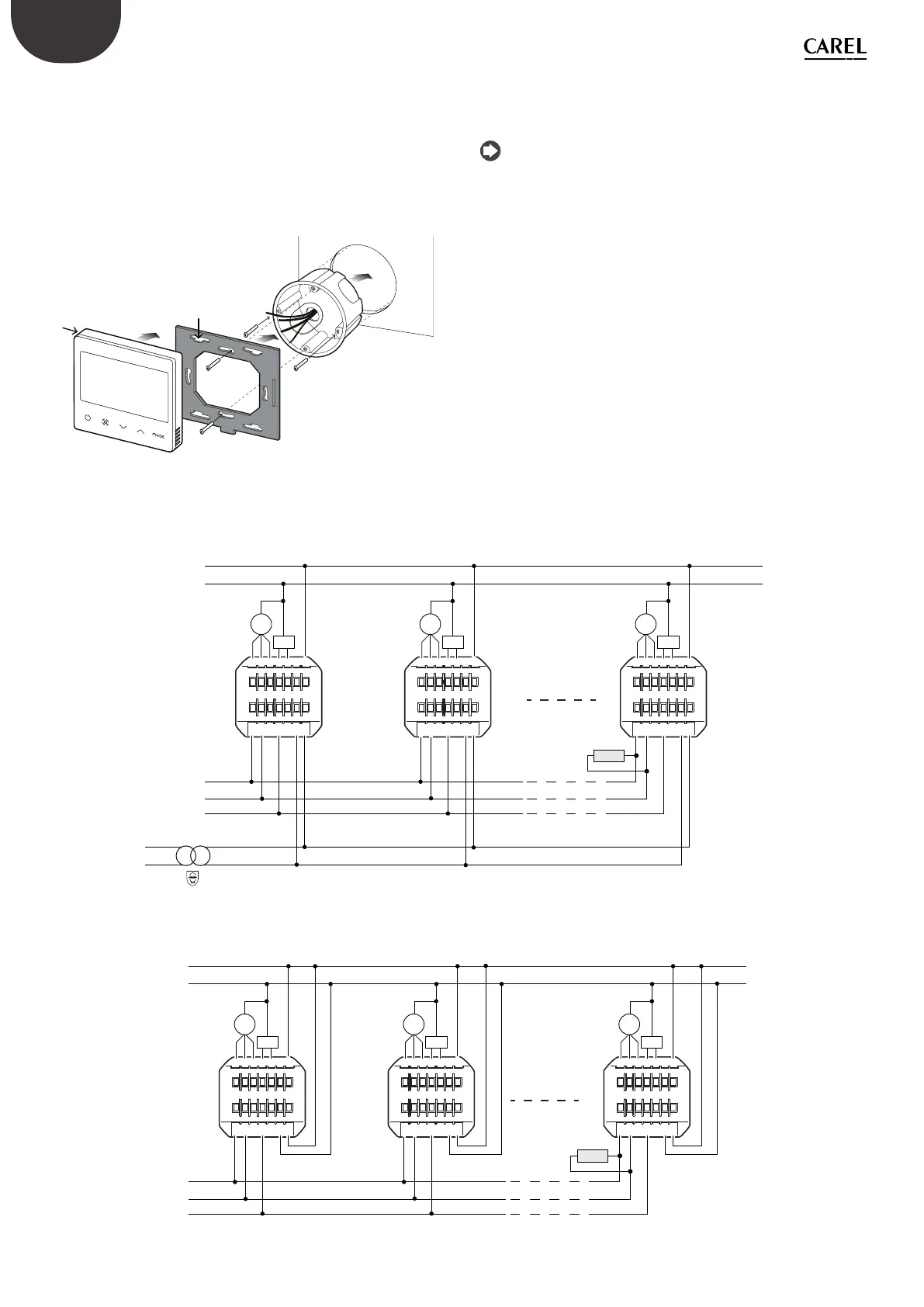

Vista detallada
Fig. 1.g
Desmontaje
Insertar un destornillador en la ranura de la parte inferior y presionar hacia
el exterior para extraer el display.
Notas generales
Evitar instalar el dispositivo en ambientes con las siguientes características:
• humedad relativa superior al valor especifi cado,
• fuertes vibraciones o golpes,
• exposición a salpicaduras de agua,
• exposición a atmósferas agresivas o contaminantes (p. ej. sulfuro o
gases amoniacales, vapores salinos, humo), para evitar fenómenos de
corrosión y/u oxidación,
• fuertes interferencias magnéticas y/o de radiofrecuencia (por ejemplo,
cerca de antenas de transmisión),
• exposición a la radiación solar directa o a agentes atmosféricos en
general,
• amplias y rápidas fl uctuaciones de la temperatura ambiente,
• ambientes con presencia de explosivos o mezclas de gases infl amables,
• exposición al polvo (formación de una pátina corrosiva con posible
oxidación y reducción del aislamiento).
Confi guración de red thTx 24 Vca/cc
EH
B (-) A (+) G V -
V-
V+
V+
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
230 Vac 24 Vac
Fig. 1.h
Confi guración de red thTx 230 Vca
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
Fig. 1.i
