12
ITA
"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

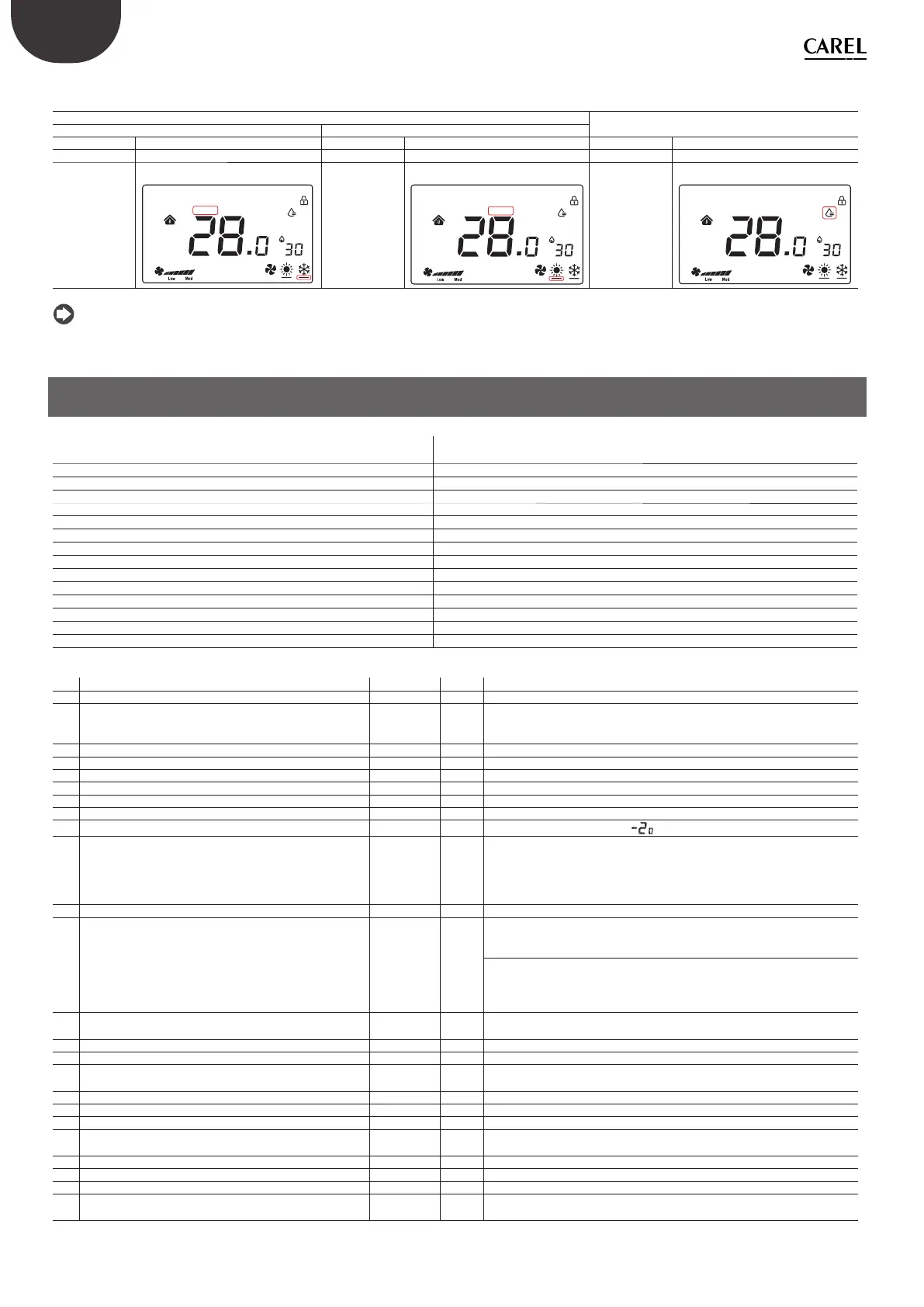

Riepilogo della visualizzazione in base alla confi gurazione:
Manuale (Coil 51 =1)
Temperatura (Coil 70 = 0)
Umidità (Coil 70 = 1)
Cool (HR140 = 3) Heat (HR140 = 4)
OFF ON OFF ON OFF ON
Relè APERTO Relè CHIUSO Relè APERTO Relè CHIUSO Relè APERTO Relè CHIUSO
Cool On = OFF
Cool On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Heat On = OFF
Heat On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
water drop Icon
= OFF
water drop Icon = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Tab. 2.c
Nota: E’ possibile combinare le confi gurazioni per avere completo controllo delle icone.
3. SPECIFICHE TECNICHE
Alimentazione Modelli TDB*******: 85~260 VAC 50/60 Hz
Modelli TDC*******: 24 VAC/DC (+10…-10%)
Condizioni di funzionamento 0T55 °C, 10…95% U.R. non cond.
Condizioni di immagazzinamento -20T60 °C
Inquinamento ambientale 2
Classe e struttura del software A
Grado di protezione dell’involucro IP20
Categoria di resistenza al calore e al fuoco UL94-V0
Classifi cazione secondo protezione contro scosse elettriche da integrare in apparecchi di classe I o II
Periodo sollecitazioni elettriche delle parti isolanti lungo
Immunità contro sovratensioni Category III
Precisione della misura di temperatura ±0,5 °C
Precisione della misura di umidità ±5% rH
Max Power Absorption < 1W
Resistive load ≤3A
Maximum load current 0.7 A
Tab. 3.a
No. Descrizione Intervallo Pred. Note
E01 Ripristino dei dati ai valori di fabbrica 0÷99 53 Predefi nito: 53, impostare su 55 e selezionare il tasto MODE
E02 Stato dopo blackout 0÷ 2 1 0: lo schermo è in stato OFF.
1: lo schermo mostra la schermata iniziale.
2: lo schermo mostra l'ultimo stato precedente al blackout.
E03 Retroilluminaz. in standby 1 ÷5 4 -
E04 Buzzer 0÷1 0 0: Silenzioso 1: Acceso
E05 Indirizzo di comunicazione 1÷207 1 -
E06 Limite superiore del set di temperatura 0°C÷99°C 37°C -
E07 Limite inferiore del set di temperatura 0°C÷99°C 5°C -
E08 Calibrazione della temperatura interna -9÷9 0.0 -
E09 Calibrazione dell'umidità interna -20÷20 7
Nota: Il display dell'interfaccia
indica -20°C non -2.0
E10 Antigelo ON/OFF OFF ON: Antigelo On; 0F:Antigelo Off
Intervallo: 5.0°C÷8.0°C)
L’antigelo è valido solo durante la modalità di riscaldamento; quando la
temperatura scende a 5,0°C, si attiva l’antigelo, mentre quando la temperatura è
superiore a 8,0°C, la protezione antigelo si interrompe.
E11 Stato ventilatore al raggiungimento della temperatura target ON/OFF OFF ON: Bassa velocità 0F: la ventola è spenta
E12 Modalità di lavoro del ventilatore 0÷4 0 0: La ventola funziona ed è visibile sia in modalità caldo che in modalità freddo
1: La ventola funziona in modalità freddo e non è visibile in modalità caldo
2: La ventola funziona in modalità caldo e non è visibile in modalità freddo
3: La ventola non è visibile né in modalità caldo né in modalità freddo, ma è
selezionabile la modalità ventilatore
4: Sono disponibili solo le modalità caldo e modalità freddo (modalità
ventilatore non è visibile)
E13 Opzione funzione di circolazione del ventilatore ON/OFF OFF ON: Bassa velocità
OF: la ventola è spenta
E14 Tempo di circolazione del ventilatore 1÷30 (Minuti) 5 (min) Impostare il tempo di circolazione del ventilatore per ora
E15 Diff erenziale temperatura 0÷5 0.5
E16 Unità di misura per temperatura 0 ÷ 1 0 0: °C
1: °F
E17 Diff erenziale umidità 1%÷20% 5% -
E18 Limite superiore setpoint umidità 0%÷99% 70% -
E19 Limite inferiore setpoint umidità 0%÷99% 50% -
E20 Baudrate porta seriale 0÷3 2 0= 4800 bps; 1= 9600 bps;
2= 19200 bps; 3= 38400 bps
E21 Bit di stop della porta seriale 0÷1 1 0 = 1 bit di stop; 1 = 2 bit di stop
E22 Bit di controllo della porta seriale 0÷2 0 0 = Nessuno; 1 = Dispari; 2 = Pari
E23 Modifi ca della password del menu 0000÷9999 0022 Intervallo: 0000÷9999
E24 Gestione del controllo Uscita relè 0÷1 0 0: Temperatura = Controllo in temperatura
1: Umidità = Controllo in umidità
Tab. 3.b
