"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

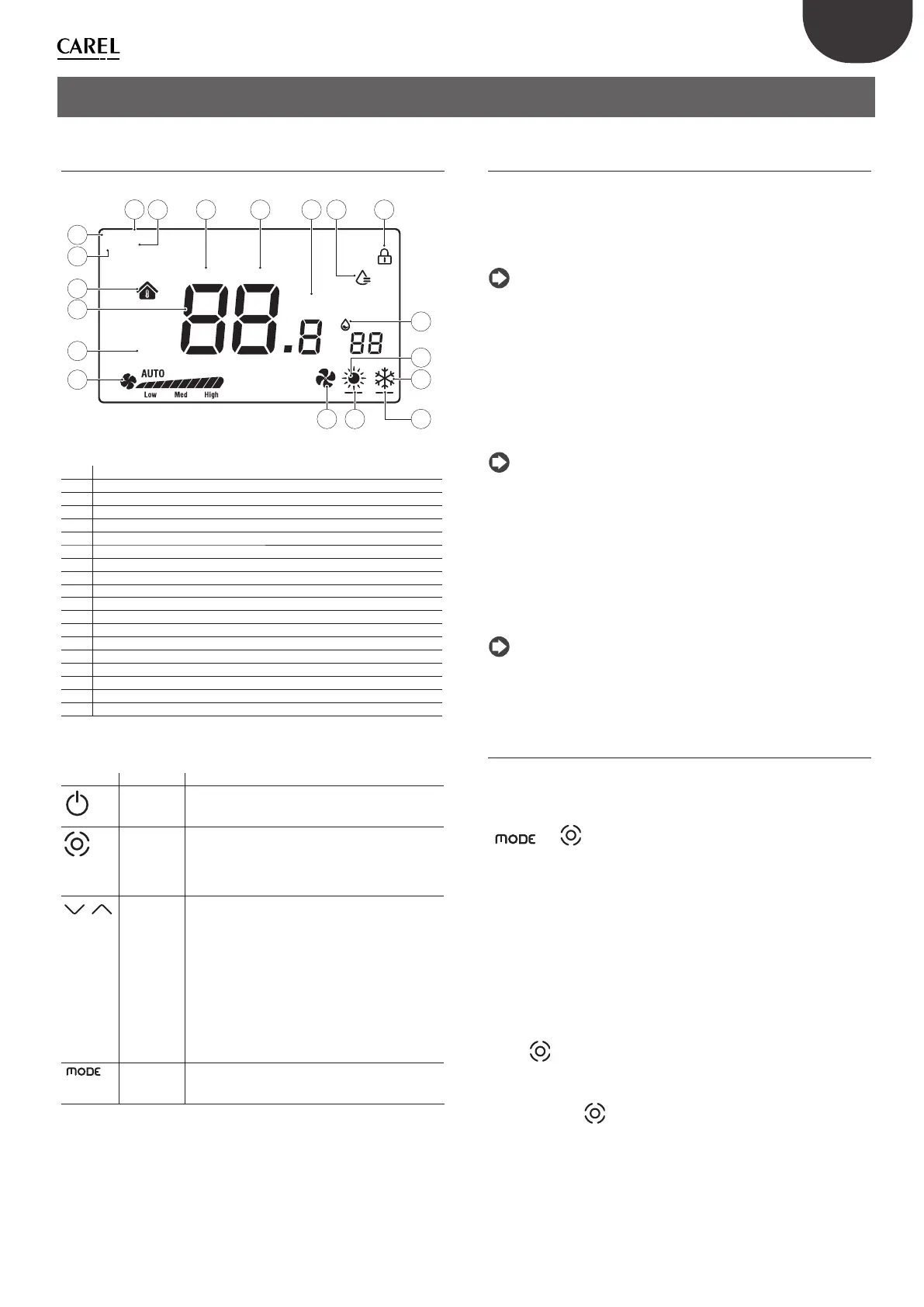

2. UTILIZZO DEL TERMINALE
2.1 Display e tasti capacitivi
Cool On Heat On
SET
1
2
3
4
°F °C
%
1
3
2
5
10
13
14
4 7 11 86 9
16
12
17
1815 19
Fig. 2.a
1 Logica Umidifi ca attivata
2 Logica manuale via RS485 attiva (rele)
3 Logica manuale via RS485 attiva (modalità)
4 Logica manuale via RS485 attiva (ventilatore)
5 Temperatura Interna
6 Relè chiuso in modalità Raff rescamento
7 Relè chiuso in modalità Riscaldamento
8 Blocco schermo attivato
9 Relè chiuso in modalità Umidifi ca
10 Temperatura
11 Unità di misura temperatura
12 Umidità relativa
13 Inserimento setpoint
14 Velocità ventilatore in modo manuale/automatico
15 Modalità di funzionamento: Ventilazione
16 Modalità di funzionamento: Riscaldamento
17 Modalità di funzionamento: Raff rescamento
18 Relè chiuso in modalità Riscaldamento
19 Relè chiuso in modalità Raff rescamento
Funzione dei tasti
Tasto Descrizione Funzione
Pulsante
ON/OFF
Tenere premuto per pochi secondi per accendere o
spegnere il termostato. Quando spento, tutte le uscite
si aprono.
Ventilatore/
Conferma
Quando il termostato è in funzione, premere per
impostare la velocità della ventola tra Bassa ÆMedia
ÆAlta ÆVelocità della ventola automatica Æ Spenta
All'interno dei menu, o per la confi gurazione del SET è
il tasto “conferma”
Freccia
Su/Giù
Quando il termostato è in funzione, sfi orare il pulsante
Su o Giù per aumentare o diminuire la temperatura
target, l'incremento è di 0.5.
Dopo l'impostazione, premere il tasto Ventilatore/
Conferma per salvare la temperatura o attendere
senza alcuna operazione per 8 secondi per salvare
automaticamente.
Quando il termostato funziona normalmente, premere
insieme per 3 s i due tasti, il display si bloccherà
mostrando l'icona lucchetto.
Premendo di nuovo i due pulsanti contemporaneamente,
il lucchetto scompare e viene sbloccato.
MODE Selezione modalità di funzionamento: premere fi nchè
compare la modalità di funzionamento desiderata tra
Raff rescamento/Riscaldamento/Ventilazione
Tab. 2.a
Il terminale consente il set dei parametri e delle uscite in due modi possibili:
agendo direttamente sul terminale (tramite tasti e parametri della tabella
3.b) oppure via Modbus agendo sui parametri della tabella 3.c.
2.2 Impostazione indirizzo della RS485
Per eff ettuare questa operazione, selezionare il parametro E5 (indirizzo di
comunicazione) per confermare l’indirizzo seriale RS485 del termostato.
È possibile collegare fi no a 32 termostati. L’indirizzo seriale è defi nito
nell’intervallo da da 1 a 207 (Indirizzo predefi nito 1).
Tale parametro è editabile mediante variabile Modbus HR 249.
Nota: le impostazioni via Modbus non richiedono riavvio, ed hanno
eff etto immediato.
Modalità di comunicazione
Tipo di protocollo: RTU
Bit dati: 8
Bit stop: 2
Parità: Nessuno
Editabili mediante menù E25 (bit di stop) E26 (parità) o mediante le
variabili Modbus, rispettivamente, HR340 e HR 341.
Nota: le impostazioni via Modbus non richiedono riavvio, ed hanno
eff etto immediato.
Velocità di trasmissione dei dati BMS
Per eff ettuare questa operazione, accedere al menu E24 (Baud rate) e
confermare il valore:
• 0= 19200 (impostazione predefi nita)
• 1= 9600
• 2= 4800
Tale parametro è editabile mediante variabile Modbus HR 250.
Nota: le impostazioni via Modbus non richiedono riavvio, ed hanno
eff etto immediato.
2.3 Utilizzo del terminale
Impostazione dei parametri
Per accedere al menu che consente la gestione dei parametri,
spegnere il termostato con il tasto ON/OFF, premere e tenere premuti
“
+ “ per 5 secondi, quindi inserire la password (0022).
Successivamente è possibile modifi care la password utilizzando il
parametro E23 del menu. La lista completa dei parametri è riportata nella
tabella 3.b:
Impostazione modalità
Per selezionare la modalità cliccare sul tasto Mode, l’icona sulla parte
inferiore sinistra varierà in Risaldamento (Sole) / Raff rescamento (fi occo di
neve) / Ventilazione (ventola). La modalità è visualizzabile anche tramite
parametro modbus HR140
Tasto SET/VENTILATORE
Il tasto permette di variare la velocità e quindi l’uscita (EL/EM/EH)
del ventilatore a tre velocità. Oltre ad essere il tasto di conferma delle
impostazioni (del set ed all’interno del menù di confi gurazione).
Premendo il tasto
, è possibile selezionare la velocità desiderata (min,
med, max) o quella automatica (Auto) e inviare queste informazioni
tramite il Modbus (registro 141)
