8
ITA
"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024
Interfaccia Seriale
Interfaccia seriale RS485 per la comunicazione con controllori. Utilizzare
un cavo schermato AWG da 20 a 22. La lunghezza totale della rete non
deve essere superiore ai 500 m. La sezione dei fi li per l’alimentazione deve
essere compresa tra 0,5 mm
2
e 1,5 mm
2
. É possibile collegare fi no a 32
terminali. Per reti estese inserire una resistenza da 120 Ohm tra A (RX/
TX+) e B (RX/TX-) nell’ultimo dispositivo, per evitare possibili problemi di
comunicazione.

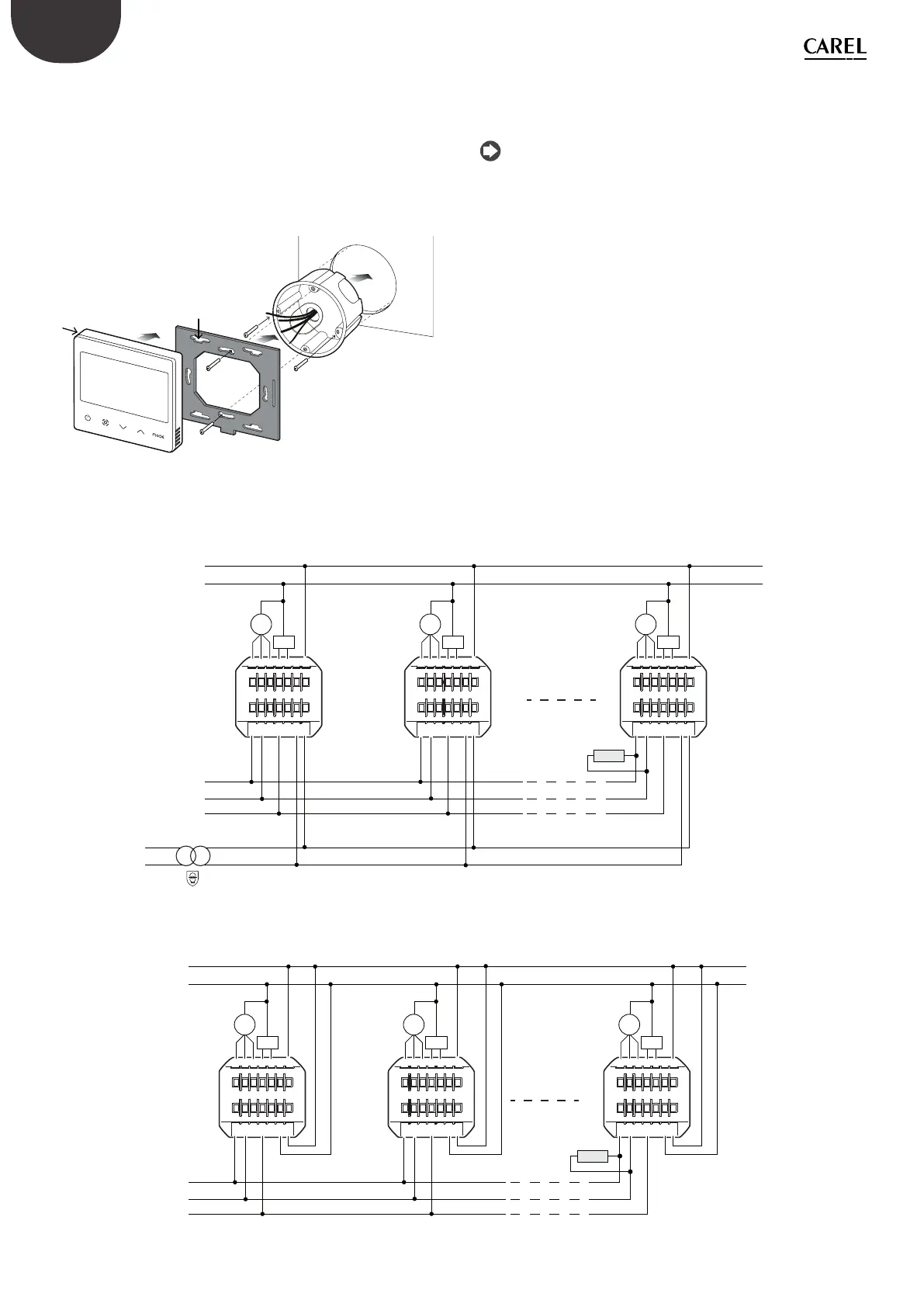

Vista esplosa
Fig. 1.g
Disassemblaggio
Inserire un cacciavite nella scanalatura della parte bassa e premere verso
l’esterno per rimuovere il display.
Note generali
Evitare di installare il dispositivo in ambienti con le seguenti caratteristiche:
Umidità relativa superiore al valore specifi cato;
Forti vibrazioni o urti;
Esposizione a spruzzi d’acqua;
Esposizione ad atmosfere aggressive e inquinanti (ad es.: zolfo e vapori
di ammoniaca, vapori salini, fumo), in modo da evitare fenomeni di cor-
rosione e/o ossidazione;
Forti interferenze magnetiche e/o di radio frequenze (per esempio, in
prossimità di antenne trasmittenti);
Esposizione alla luce diretta del sole o agli agenti atmosferici in gene-
rale;
Ampie e rapide fl uttuazioni della temperatura ambiente;
Ambienti con presenza di esplosivi o miscele di gas infi ammabili;
Esposizione a polveri (formazione di patina corrosiva con possibilità di
ossidazione e riduzione dell’isolamento).
Network confi guration thTx 24 Vac/dc
EH
B (-) A (+) G V -
V-
V+
V+
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
230 Vac 24 Vac
Fig. 1.h
Network confi guration thTx 230 Vac
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
Fig. 1.i
