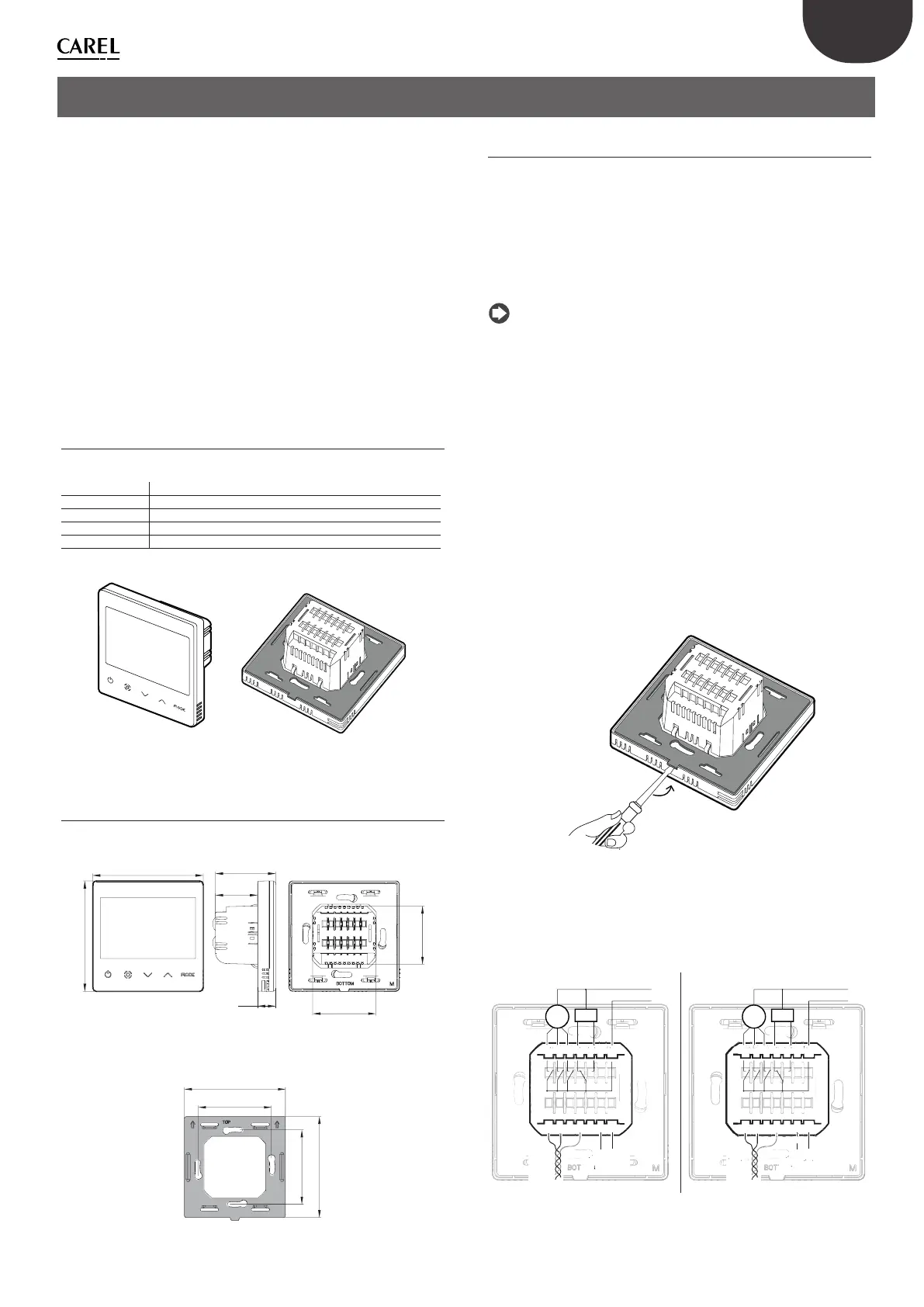

1. CARATTERISTICHE GENERALI
thTx è il controllo ambiente CAREL che consente di controllare
la temperatura in ambienti residenziali o commerciali, fornendo
un’interfaccia facile da usare. L’impostazione della temperatura è
semplice ed intuitiva ed avviene tramite le frecce della tastiera capacitiva.
Le dimensioni compatte e il design elegante lo rendono adatto ad ogni
tipo di ambiente, oltre ad essere ideale sia come interfaccia utente (HMI)
per pompe di calore, unità rooftop, UTA, fancoil, ecc. e come display del
controllo di zona per impianti centralizzati. La connessione seriale RS485
tramite protocollo Modbus ® gestisce più thTx collegati a un controllore
creando un controllo sinergico con i controllori programmabili. Il
termostato può funzionare in modalità stand-alone come termostato
ambiente o collegato a controllori programmabili come regolatore di
zona in sistemi radianti. A seconda dei modelli può essere dotato di sonda
di temperatura o di sonda di temperatura e umidità e l’alimentazione può
essere scelta tra i 230 Vac e i 24 Vac/Vdc. thTx inoltre fornisce all’utente la
possibilità di poter pilotare un ventilatore a tre velocità.
1.1 Modelli
Codici per MONTAGGIO A INCASSO:
Codice Modello
TDB001AAF0 85÷260 VAC, solo sensore Temperatura
TDC001AAF0 24 VDC/AC, solo sensore Temperatura
TDB001ACF0 85÷260 VAC, sensore Temperatura e Umidità
TDC001ACF0 24 VDC/AC, sensore Temperatura e Umidità
Tab. 1.a
Fig. 1.a
1.2 Dimensioni
Dimensioni per il montaggio a incasso
86
86
46.8
32.7
14.1
49.06
45.56
Fig. 1.b
Dimensioni della parte posteriore (mm)
81.4
60
60
81.4
Fig. 1.c
1.3 Montaggio e collegamento
Avvertenze per l’installazione
• I termostati thTx sono stati progettati per il montaggio a incasso, con
cassette di distribuzione compatibili con le norme in vigore;
• prima di eseguire qualsiasi operazione sul termostato, disconnettere
il dispositivo dall’alimentazione mediante l’interruttore principale del
quadro elettrico (posizione OFF). Successivamente rimuovere e separa-
re la parte anteriore del termostato da quella posteriore per eff ettuare
i collegamenti elettrici.
Nota: Il termostato è suggerito per essere installato all’interno degli
ambienti, un luogo con un’altezza di circa 1,5 m sopra il pavimento dove
rappresenta la temperatura ambiente media. Dovrebbe essere lontano
dalla luce solare diretta, da qualsiasi copertura o qualsiasi fonte di calore,
per evitare letture sfalsate per il controllo della temperatura.
Istruzioni per il montaggio a incasso
Per montare la parte posteriore del dispositivo, utilizzare una scatola ad
incasso di diametro minimo pari a 65 mm e con una profondità minima
di 35 mm.
1. Separare la parte anteriore del termostato thTx da quella posteriore
con un cacciavite;
2. Eff ettuare i collegamenti elettrici secondo lo schema;
3. Fissare la parte posteriore alla cassetta a incasso con le 2 viti in
dotazione:
4. Infi ne, riposizionare correttamente il termostato thTx nella posizione
originale, e assicurarsi tramite la pressione a scatto che si agganci
dopo il click.
Disassemblaggio
Fig. 1.d
Collegamenti elettrici
Versione 230V
TDB001AAF0, TDB001ACF0
Versione 24V
TDC001AAF0, TDC001ACF0
EH EM
B (-)
A (+)
V+GV-
EL VC VO COM
M
Power
Power Supply
AC/DC 24V ±10%
Fan Valve
EH EM
B (-) A (+) LGN
EL VC VO COM
M
Power
Modbus
RS485
Modbus
RS485
Fan Valve
Power Supply
AC 85~265V
Fig. 1.e Fig. 1.f
