"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

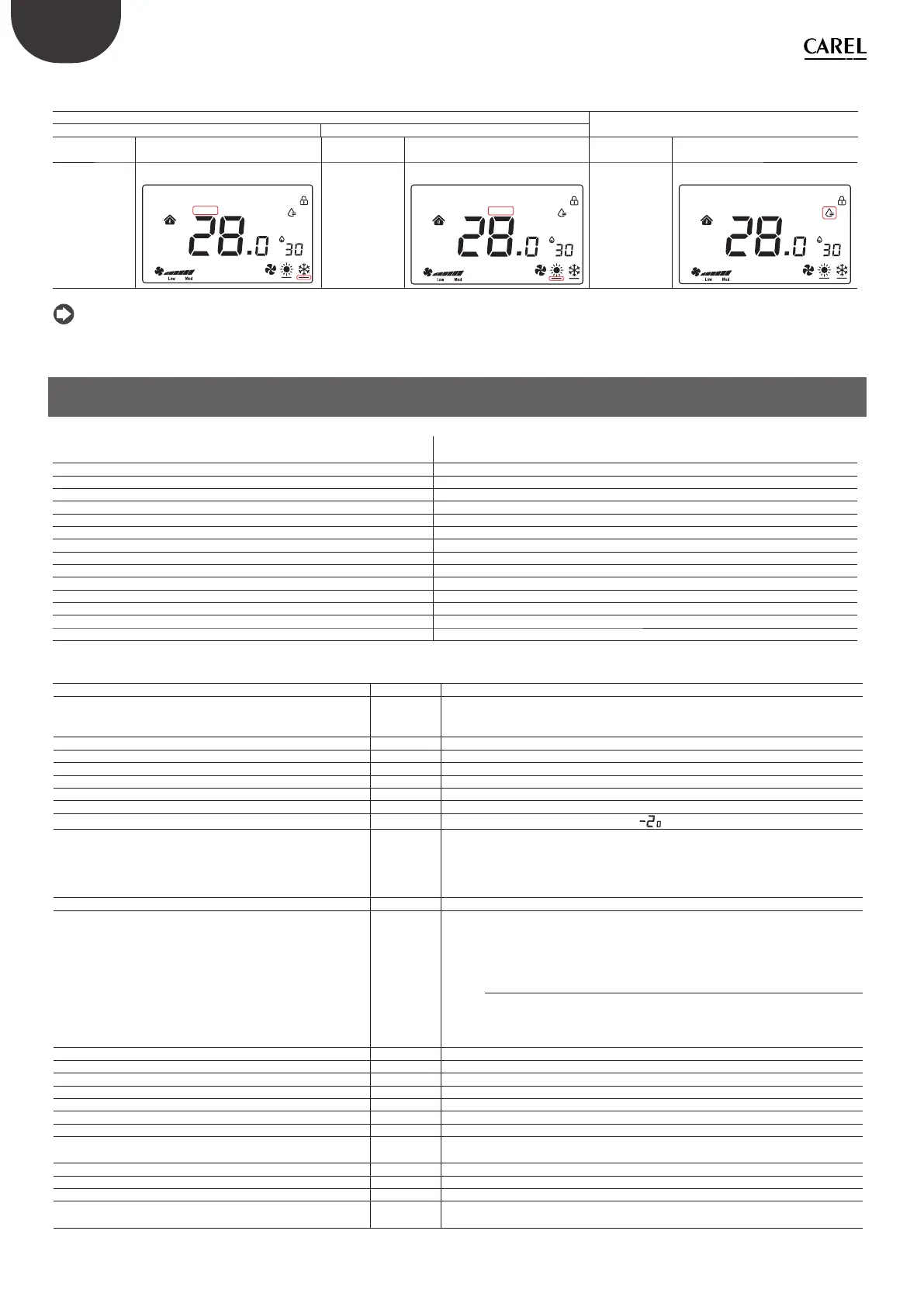

Récapitulation de la visualisation selon la confi guration :
Manuel (Coil 51 =1)
Température (Coil 70 = 0)
Humidité (Coil 70 = 1)
Cool (HR140 = 3) Heat (HR140 = 4)
OFF ON OFF ON OFF ON
Relais OUVERT Relais OUVERT Relais OUVERT Relais OUVERT Relais OUVERT Relais OUVERT
Cool On = OFF
Cool On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Heat On = OFF
Heat On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
water drop Icon
= OFF
water drop Icon = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Tab. 2.d
Remarque: Il est possible d’associer les confi gurations pour obtenir le contrôle complet des icônes.
3. SPÉCIFICATIONS TECHNIQUES
Alimentation Modèles TDB******* : 85÷260 Vca 50/60 Hz
Modèles TDC******* : 24 Vca/cc (+10 à -10%)
Conditions de fonctionnement 0T55°C, 10 à 95% H.R. sans cond.
Conditions de stockage -20T60°C
Pollution environnementale 2
Classe et structure du logiciel A
Degré de protection de l’enveloppe IP20
Catégorie de résistance à la chaleur et au feu UL94-V0
Classifi cation selon protection contre les chocs électriques à intégrer dans les appareils de classe I ou II
Période des sollicitations électriques des parties isolantes longue
Immunité contre surtensions Catégorie III
Précision de la mesure de la température ±0,5°C
Précision de la mesure de l’humidité ±5% H.R.
Max Power Absorption < 1W
Resistive load ≤3A
Resistive load 0,7 A
Tab. 3.a
No. Description Intervalle Préd. Remarques
E01 Restauration des valeurs d’usine des données 0÷99 53 Prédéfi ni : 53, régler sur 55, puis sélectionner la touche MODE
E02 État suite à la panne de secteur 0÷ 2 1 0 : l’écran affi che OFF.
1 : l’écran affi che la page de départ.
2 : l’écran affi che le dernier état avant la panne de secteur.
E03 Rétro-éclairage en mode de veille 1 ÷5 4 -
E04 Buzzer 0÷1 0 0 : Silencieux 1 : Allumé
E05 Adresse de communication 1÷207 1 -
E06 Limite supérieure du réglage de la température 0°C÷99°C 37°C -
E07 Limite inférieure du réglage de la température 0°C÷99°C 5°C -
E08 Étalonnage de la température intérieure -9÷9 0.0 -
E09 Étalonnage de l’humidité intérieure -20÷20 7
Remarque : L’écran de l’interface
indique -20°C et non pas -2,0
E10 Antigel ON/OFF OFF ON : Antigel On ; 0F: Antigel Off
Intervalle: 5,0°C÷8,0°C
L’antigel n’est valable qu’en mode chauff age. Quand la température descend à
5,0°C, l’antigel est activé, tandis que lorsque la température est supérieure à 8,0°C,
la protection antigel s’interrompt.
E11 État du ventilateur quand la température atteint sa cible. ON/OFF OFF ON : Faible vitesse 0F : le ventilateur est éteint
E12 Mode de fonctionnement du ventilateur 0÷4 0 0 : Le ventilateur fonctionne et est visible aussi bien en mode chauff age qu’en
mode rafraîchissement.
1 : Le ventilateur fonctionne en mode rafraîchissement et n’est pas visible en
mode chauff age.
2 : Le ventilateur fonctionne en mode chauff age et n’est pas visible en mode
rafraîchissement.
3 : Le ventilateur n’est visible ni en mode chauff age ni en mode rafraîchissement,
mais le mode ventilateur peut être sélectionné.
4 : Seuls les modes chauff age et rafraîchissement sont disponibles (le mode
ventilateur n’est pas visible).
E13 Option fonction de circulation du ventilateur ON/OFF OFF ON : Faible vitesse - OF : le ventilateur est éteint
E14 Temps de circulation du ventilateur 1÷30 (Minuti) 5 (min) Régler le temps de circulation du ventilateur par heure
E15 Diff érentiel de température 0÷5 0.5
E16 Unité de mesure de la température 0 ÷ 1 0 0 : °C; 1 : °F
E17 Diff érentiel humidité 1%÷20% 5% -
E18 Limite supérieure point de consigne humidité 0%÷99% 70% -
E19 Limite inférieure point de consigne humidité 0%÷99% 50% -
E20 Baudrate port série 0÷3 2 0 = 4800 bps ; 1 = 9600 bps ;
2 = 19200 bps ; 3 = 38400 bps
E21 Bit d’arrêt du port série 0÷1 1 0 = 1 bit d’arrêt ; 1 = 2 bits d’arrêt
E22 Bit de contrôle du port série 0÷2 0 0 = aucun ; 1 = impairs ; 2 = pairs
E23 Modifi cation du mot de passe du menu 0000÷9999 0022 Intervalle : 0000÷9999
E24 Gestion du régulateur sortie relais 0÷1 0 0 : Température = Régulateur de la température
1 : Humidité = Régulateur de l’humidité
Tab. 3.b
