Carrier Atmosphera 42EM series - Flexibele Waterslangen (Optie); Elektrisch Verwarmingselement (Optie); Codering

46
W
LEC motor met
variabel toerental

Minimale buigradius:
• slangen niet geïsoleerd 72 mm
• slangen geïsoleerd 106 mm.

WAARSCHUWING: Schakel de hoofdstroom uit alvorens
werkzaamheden aan de unit uit te voeren.
Als het elektrisch verwarmingselement defect is, moet het
worden vervangen; hiervoor moeten de ventilatormotor en
de ventilatoren worden gedemonteerd: Fig. 17 (17a =
schroeven).
WAARSCHUWING: Raak de metalen delen van het ver-
warmingselement niet aan zo lang het op de elektrische
voeding is aangesloten.
Vervangen van het elektrisch verwarmingselement:
• Verwijder het filter.
• Verwijder het toegangspaneel van de ventilator.
• Noteer de kabels voor de ventilatorsnelheden die zijn
aangesloten op het klemmenblok van de transformator.
Neem de voedingskabel los.
• Verwijder de ventilatormotor en de ventilatoren.
OPMERKING: Raak tijdens de demontage de
schoepen niet aan om beschadiging en onbalans te
voorkomen.
• Neem de voedingskabel van het verwarmingselement
los en trek de kabel uit de doorvoer.
• Neem de bevestigingsschroeven van het verwarmings-
element los.
• Volg nadat het verwarmingselement is vervangen
bovenstaande procedure in omgekeerde volgorde.


A G3 toegang vanaf de achterzijde
B G3 toegang vanaf de onderzijde
- Geen verselucht
RECHTERZIJDE
A Verselucht aansluiting Ø 125 mm
B CV regelaar 8,3 l/s (30 m
3
/h)
C CV regelaar 16,6-44,4 l/s (21/28/36)
60-160 m
3
/h (75/100/130)
E Adapter gemotoriseerde adapter
verselucht toevoerklep ø 125 mm
J Verselucht aansluiting ø 125 mm
LINKERZIJDE
K CV regelaar 8,3 l/s (30 m
3
/h)
L CV regelaar 16,6-44,4 l/s (21/28/36)
60-160 m
3
/h (75/100/130)
N Adapter gemotoriseerde adapter
verselucht toevoerklep ø 125 mm
0 Geen klepmotoren
A 230 V open/dicht
- Geen regeling of klemmenstrook
A NTC
B HDB
D NTC + IAQ print
E Klemmenstrook met kunststof afdekpaneel
F E + relais
G E + relais + zekeringhouder
K NTC + zekeringhouder
L NTC + IAQ print + zekeringhouder
M HDB + zekeringhouder
R E + zekeringhouder
B Modulaire uitvoering met 2 toevoerluchtaansluitingen
C Modulaire uitvoering met 3 toevoerluchtaansluitingen
G Modulaire uitvoering met 1 toevoerluchtaansluiting aan de kopse kant (in-line conguratie)
H Modulaire uitvoering met 1 toevoerluchtaansluiting aan de zijkant (U-conguratie)
J Modulaire uitvoering met 4 toevoerluchtaansluitingen
K Modulaire uitvoering met 5 toevoerluchtaansluitingen
M Retourluchtplenum 1 kanaalaansluiting en modulaire uitvoering 1 toevoerluchtaansluiting
(in-line conguratie)
N Retourluchtplenum 1 kanaalaansluiting en modulaire uitvoering 1 toevoerluchtaansluiting
(U-conguratie)
P Retourluchtplenum 2 kanaalaansluitingen en modulaire uitvoering 2 toevoerluchtaansluitingen
Q Retourluchtplenum 3 kanaalaansluitingen en modulaire uitvoering 3 toevoerluchtaansluitingen
R Retourluchtplenum 4 kanaalaansluitingen en modulaire uitvoering 4 toevoerluchtaansluitingen
S Retourluchtplenum 5 kanaalaansluitingen en modulaire uitvoering 5 toevoerluchtaansluitingen
T Compacte uitvoering met 1 retourluchtaansluitingen en 1 toevoerluchtaansluiting
U Compacte uitvoering met 2 retourluchtaansluitingen en 2 toevoerluchtaansluitingen
V Compacte uitvoering met 3 retourluchtaansluitingen en 3 toevoerluchtaansluitingen

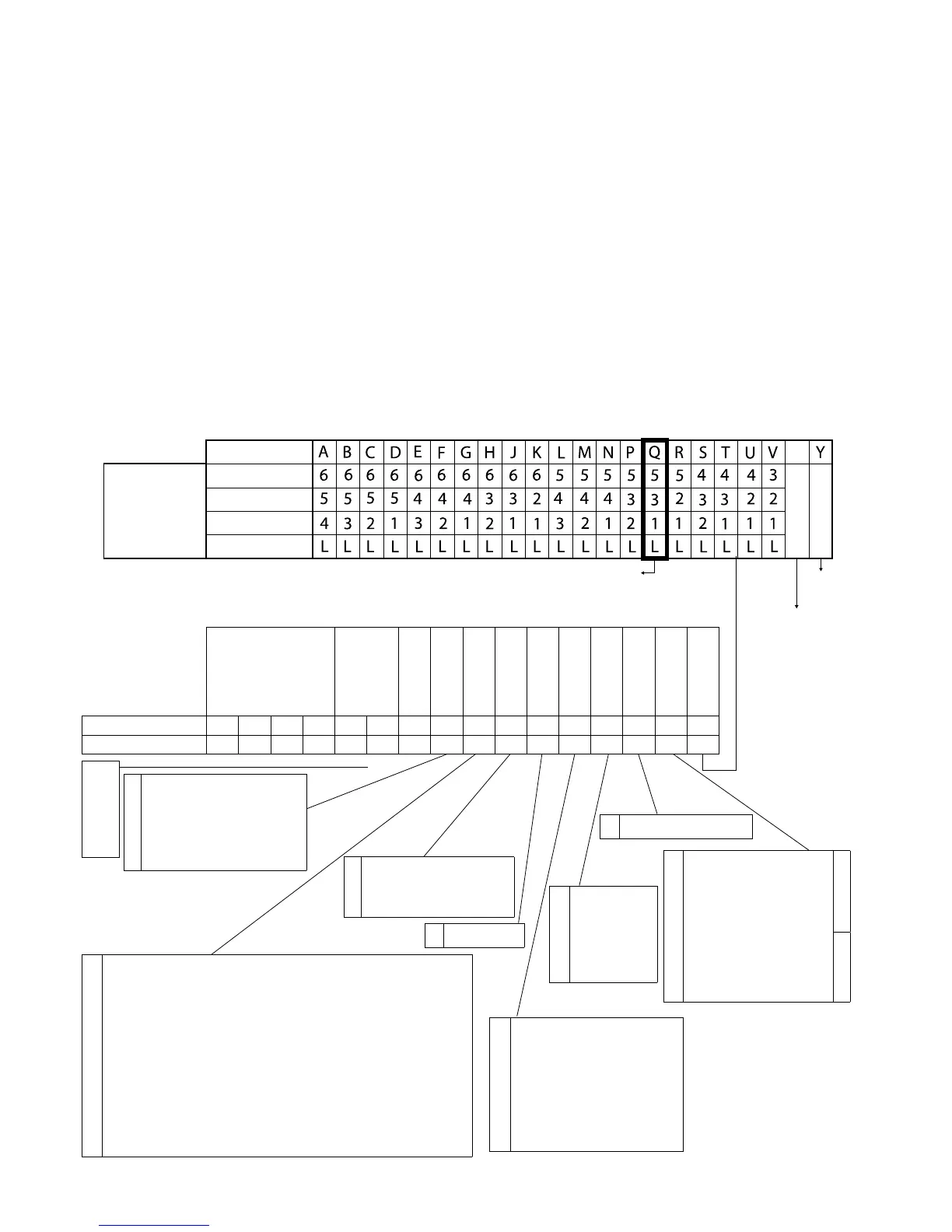

OPMERKING: Klem 1 = hoogste toerental, Klem 6 = laagste toerental.
Codering (laatste
cijfer) of optie 600
L kabel
Zes bedrade
toerentallen
Klemaanduiding (standaard bedrading), optie 600 niet geselecteerd
en optie 570 = NTC of HDB
- Geen
A Retourluchtsensor
B Toevoerluchtsensor
C Omschakelopnemer
D A + B
E A + B + C
F A + C
G B + C
A 2-pijps rechts
B 2-pijps links
C 4-pijps rechts
D 4-pijps links
E 2-pijps/+ E-verw., rechts, lage capaciteit
F 2-pijps/+E-verw., links, lage capaciteit
G 2-pijps/+ E-verw., rechts, hoge capaciteit
H 2-pijps/+ E-verw., links, hoge capaciteit
0 5
1 0
2 1
2 2
2 3
3 1
3 2
3 3
- Geen kleppen
C Tweewegklep
D Vierwegklep
J Tweewegklep + exible waterslangen
K Vierwegklep + exible waterslangen
Unit type Model
Modicatie-code Batterijen Toevoer/ retour- luchtplenum Kleppen Klepmotoren Regeling Opnemers Filter en toegang tot het lter Verse lucht Motorbedrading
Productreferentie
4 2 E M N N C A A A A A A A A A
Karakters
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
{
Ventilator
instelling
Rode kabel
Grijze kabel
Zwarte kabel
