Carrier WTC-B-207 - Ingaande Bedrading

83
NEDERLANDS
5. Ingaande bedrading
De ingang bedrading is gelijk voor alle WTC-
types.
Elke regelaar heeft aansluitmogelijkheden
voor twee (2) ingangen (gemarkeerd als DIx
voor digitale ingangen op connector X9) die
zijngecongureerdmeteennetwerktoolof
bedieningspaneel (RCI-D).
Alle ingang bedrading moet worden
aangesloten met de daarvoor bestemde
afneembare connectors.
De connectors zijn geschikt voor draden tot en
met 1,5 mm².
Afbeelding 1: X9 Digitale ingang – Aansluiting
potentiaalvrij contact
Externe
potentiaalvrije
contacten
(1) VREF
(2) COM
(3) DI2
(4) DI1
X9 bedrading van digitale ingangen (DI1, DI2)
Dezeingaandeconguratiewordtgebruikt
voor het bewaken van de digitale
potentiaalvrije contacten, zoals bijvoorbeeld
een raamcontact.

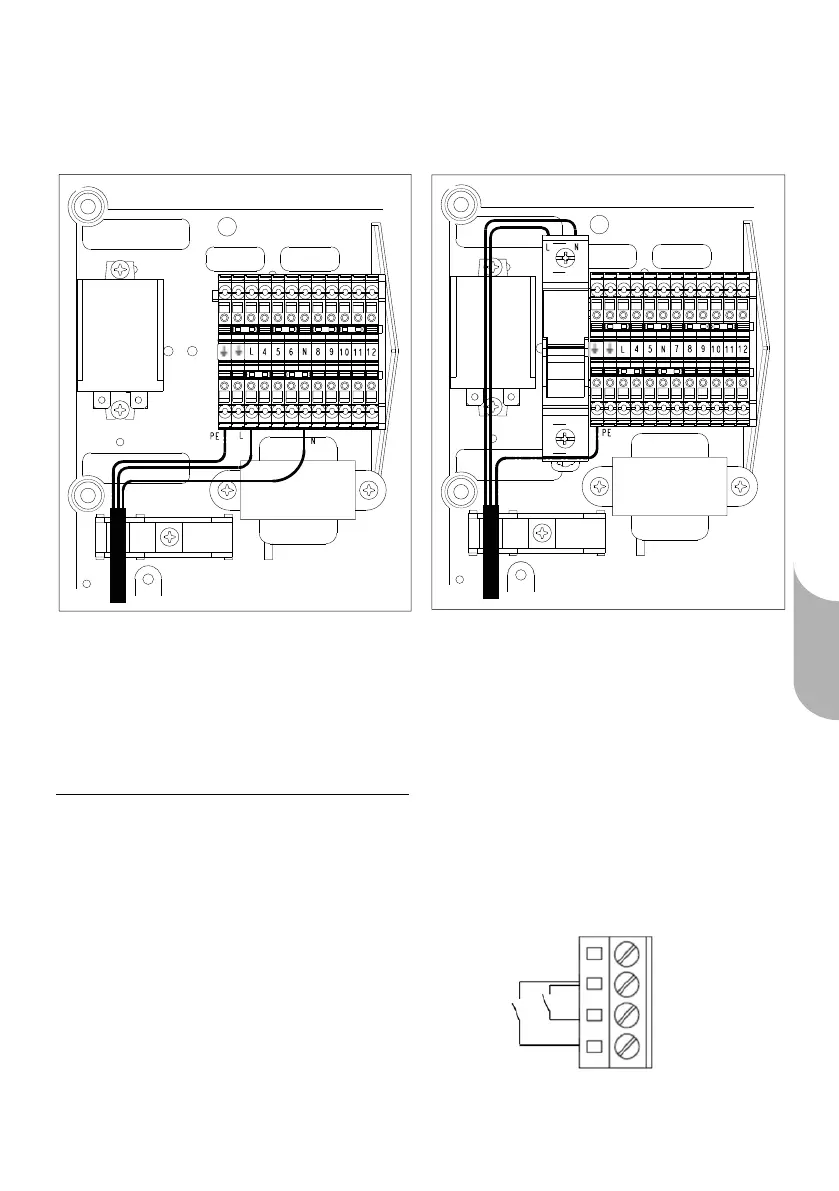

Voedingsaansluitingen voor alle units
Voedingsaansluiting zonder zekeringhouder Voedingsaansluiting met de optionele
zekeringhouder

