Cassese CS 940 - Presentation; Description des Principaux Elements de la Cs940

USER & PARTS MANUAL
CS940
43
2 PRESENTATION
2.A DESCRIPTION DES PRINCIPAUX ELEMENTS DE LA CS940

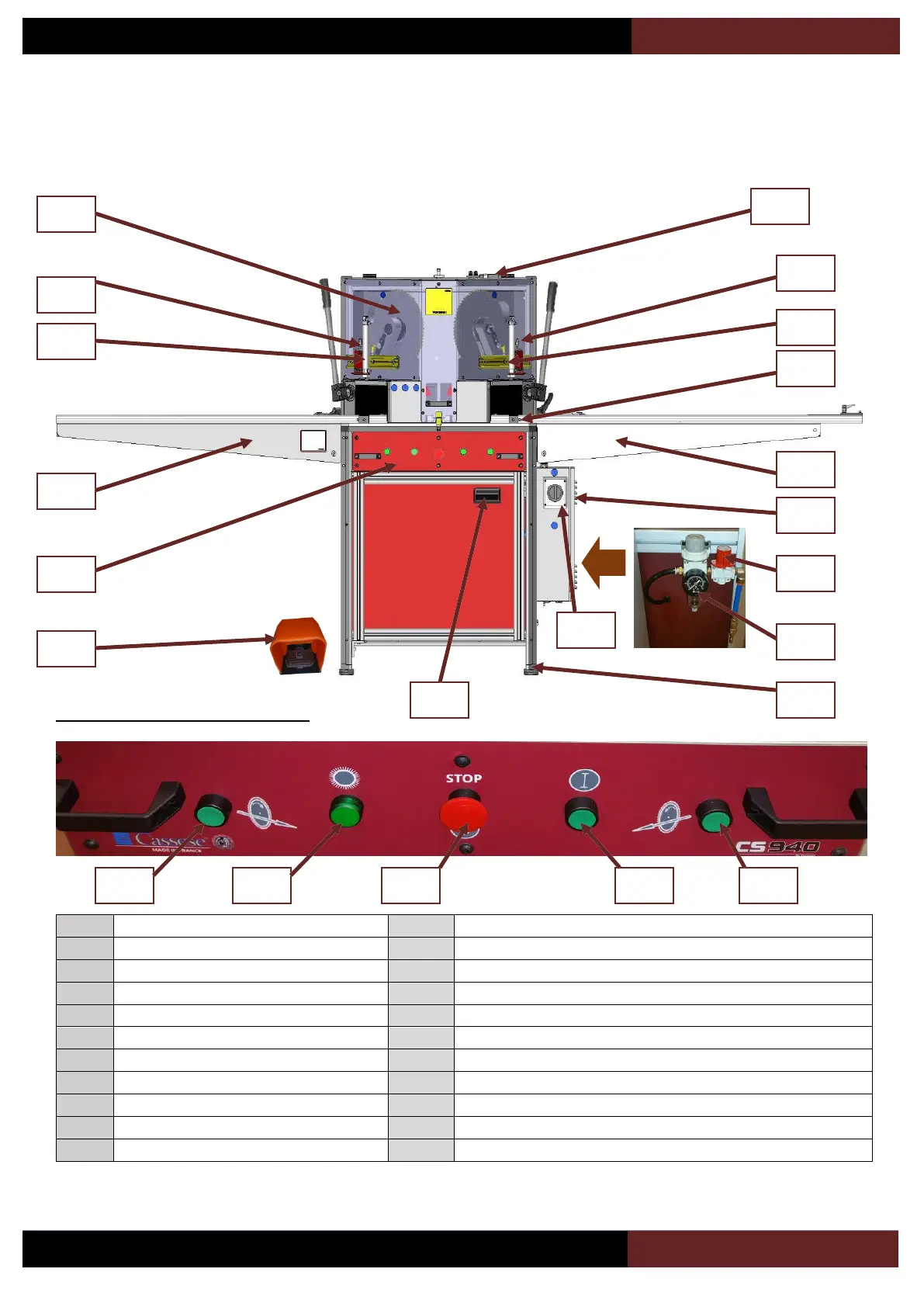

Détails tableau de commandes (10) :
1
Capot
2
Manette presseur vertical gauche
3
Manette presseur vertical droit
4
Presseur vertical gauche
5
Presseur vertical droit
6
Guide moulure
7
Bras gauche
8
Bras droit
9
Porte d’armoire électrique
10
Tableau de commandes
11
Verrou de sécurité
12
Sectionneur général cadenassable
13
Détendeur d’air comprimé
14
Pieds de mise à niveau + écrous de blocage (x4)
15
Vanne d’air cadenassable
16
Voyant machine prête
17
Bouton d’arrêt des lames
18
Bouton de mise en rotation des lames
19
Bouton autorisation coupe gauche
20
Bouton autorisation coupe droite
21
Pédale
22
Porte d’accès au bac à chutes
1
9
2
9
3
9
4
9
5
9
6
9
7
9
8
9
10
9
12
9
9
9
11
9
14
9
20
9
16
9
17
9
18
9
19
9
21
9
13
9
15
9
22
