USER & PARTS MANUAL
CS940
50

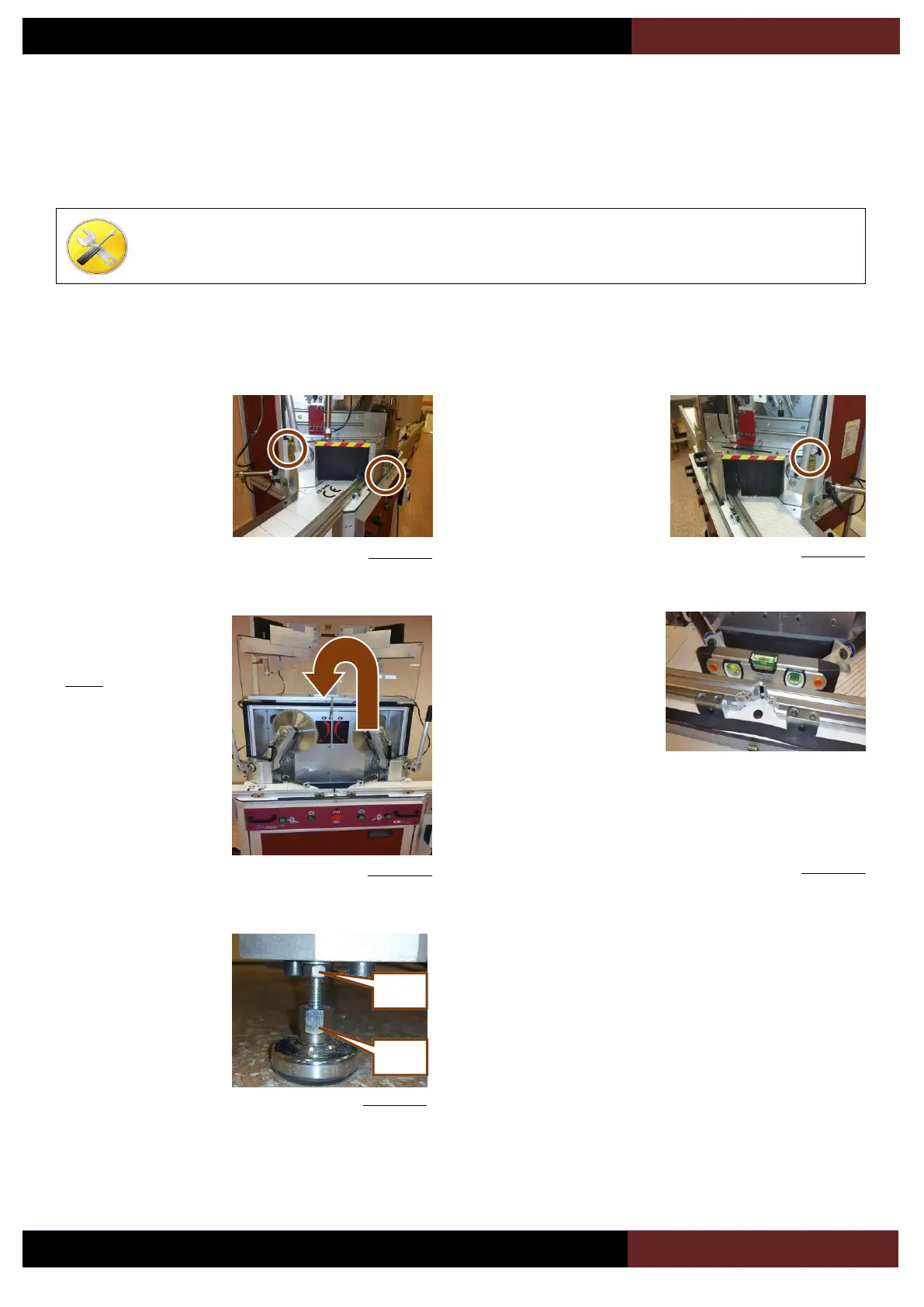

4 INSTALLATION DE LA MACHINE
4.A MISE EN PLACE DE LA MACHINE
Clé plate de 17 Niveau à bulle
Clé plate de 13
Clés Allen N.4 & N.5
Figure 4-5
Un espace suffisant doit être réservé autour de la machine pour assurer une libre circulation et procéder à son entretien (voir
chapitre II.2.F PLAN D’ENCOMBREMENT page 47). Elle doit être placée sur un sol stable et sensiblement plan. Avant tout
branchement (électrique et pneumatique), mettre de niveau la machine au moyen des pieds réglables.La hauteur du plan de travail
étant à 900 mm du sol, il peut s’avérer nécessaire de mettre un caillebotis à la disposition d’une personne de petite taille.
Poser votre niveau sur
la table de la machine
comme illustré ci-
contre.
Figure 4-4
Figure 4-1
Dégrafer la
grenouillère gauche
ainsi que celle en
façade verrouillant le
capot.
Dégrafer la
grenouillère de droite
puis ouvrir le capot.
Basculer le capot sur
le dessus de la
machine.
Nota : si les presseurs
verticaux sont en
position basse, ils
empêchent l’ouverture
du capot. Il faut alors
brancher l’air (voir
chapitre : 4.D
BRANCHEMENT
PNEUMATIQUE page
56) et appuyer sur la
pédale pour pouvoir
ouvrir le capot.
Figure 4-3
Figure 4-2
Assurez-vous que les 4 pieds (14) de la machine
touchent le sol. Celle-ci doit être parfaitement stable et
ne doit pas bouger lorsque les poignées de descente
des lames sont utilisées.
A l’aide de la clé plate de
13 mm desserrer le
contre-écrou (CE). Puis,
avec la clé plate de 17
mm visser ou dévisser le
pied (14) afin d’ajuster la
hauteur de la machine.
Bien resserrer le contre
écrou (CE) après
réglages et mise à
niveau.
CE
14
