Cassese CS 940 - Page 55

USER & PARTS MANUAL
CS940
55

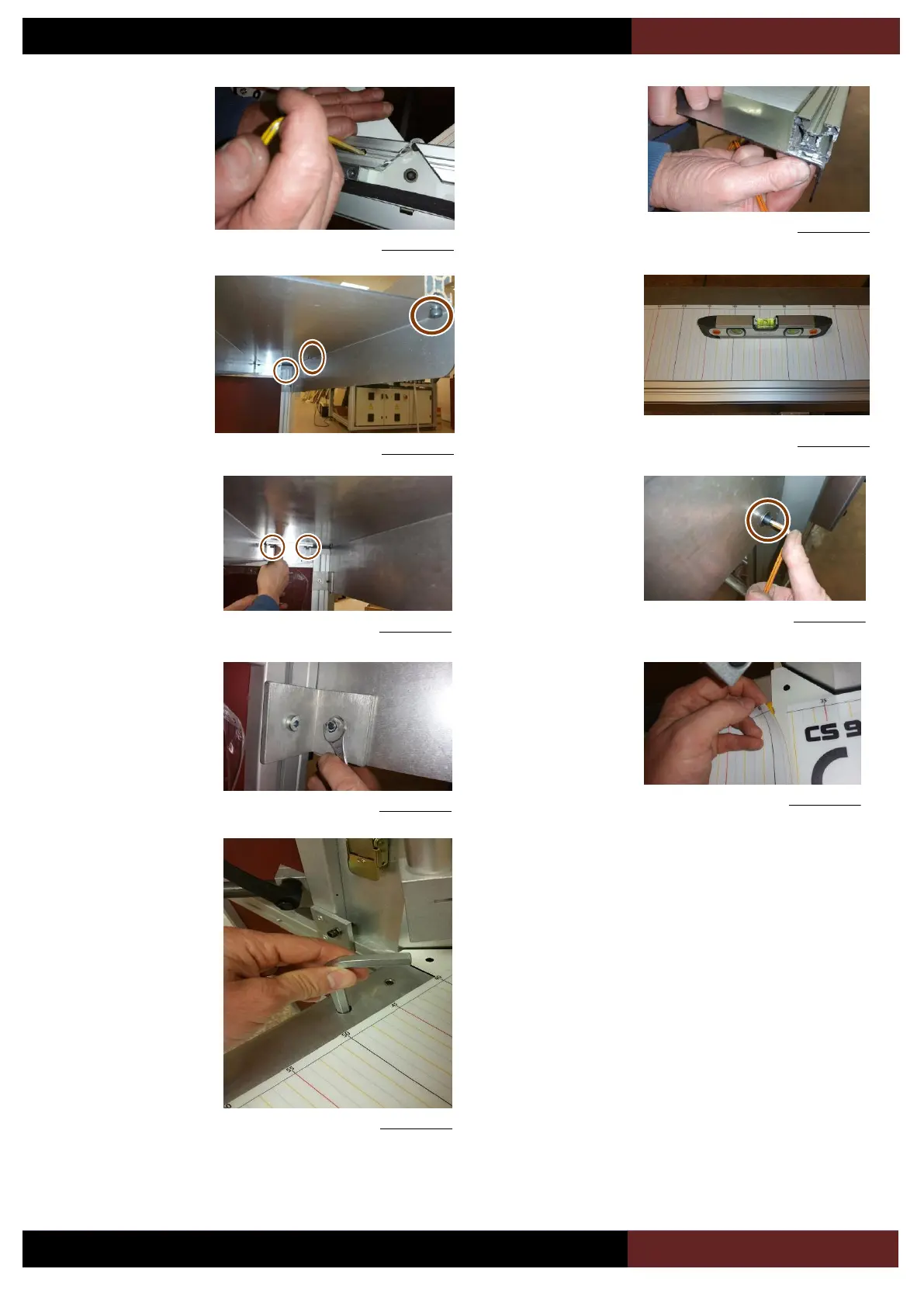

Figure 4-36
Insérer les écrous
dans le profilé toujours
en soutenant le bras
gauche.
Figure 4-37
Bloquer les 3 vis
(ULF) sur le dessus
du profilé.
Verrouiller les vis sous
le bras gauche,
toujours en le
soutenant.
Figure 4-38
Contrôler le niveau du
bras et le maintenir
jusqu’au verrouillage
de la vis de facade
(voir figures
suivantes).
Figure 4-39
Bloquer les vis sous le
bras gauche.
Figure 4-40
Figure 4-41
Bloquer la vis (V6) de
façade.
Positionner écrou et
rondelle sur la vis (V6)
et bloquer l’écrou tout
en maintenant la vis
avec la clé Allen.
Figure 4-42
Décoller la protection
sous le réglet et coller
celui-ci.
Figure 4-43
Un orifice dans ce
bras permet de ranger
votre clef de
démontage des
lames.
Figure 4-44
