Ouvrir le carter principal ( voir chapitre 6.A PROCEDURE POUR ACCÉDER A L’INTÉRIEUR DE LA MACHINE, page 65)
Tourner la lame à la main
jusqu’à orienter le
réceptacle (R) avec la
clé de verrouillage (V).
Nota : les moteurs sont
équipés d’un frein qui
rend leur rotation difficile
à la main, il faudra donc
exercer un certain effort
pour parvenir à faire
tourner la lame. Ceci est
parfaitement normal.
Desserrer la vis (V7),
monter la clef de
verrouillage (V) jusqu’à
blocage complet de l’axe
de rotation de la lame.
Serrer la vis (V7).
D’une main, abaisser la
poignée pour abaisser la
lame.
De l’autre main, débloquer
la vis de lame (V8).
Nota : le sens de
desserrage des vis des
lames est le même que le
sens de rotation des
lames. La lame droite
comporte un pas inversé,
la lame de gauche un pas
conventionnel. Tirer la clef
vers vous pour
desserrrer !
D’une main maintenir la
lame afin d’éviter qu’elle ne
tombe, de l’autre oter la vis
(V8)
Maintenir le flasque avec
un doigt afin d’éviter qu’il
ne tombe.
Puis l’oter avec la lame.
Sur la lame de
remplacement, nettoyer
les surfaces en contacts
des flasques du support
de lame ainsi que les
flasques.
Nettoyer également le
flasque du support.
Une accumulation de
poussières entre la lame
et son flasque peut causer
des vibrations et donc des
défauts de coupe.

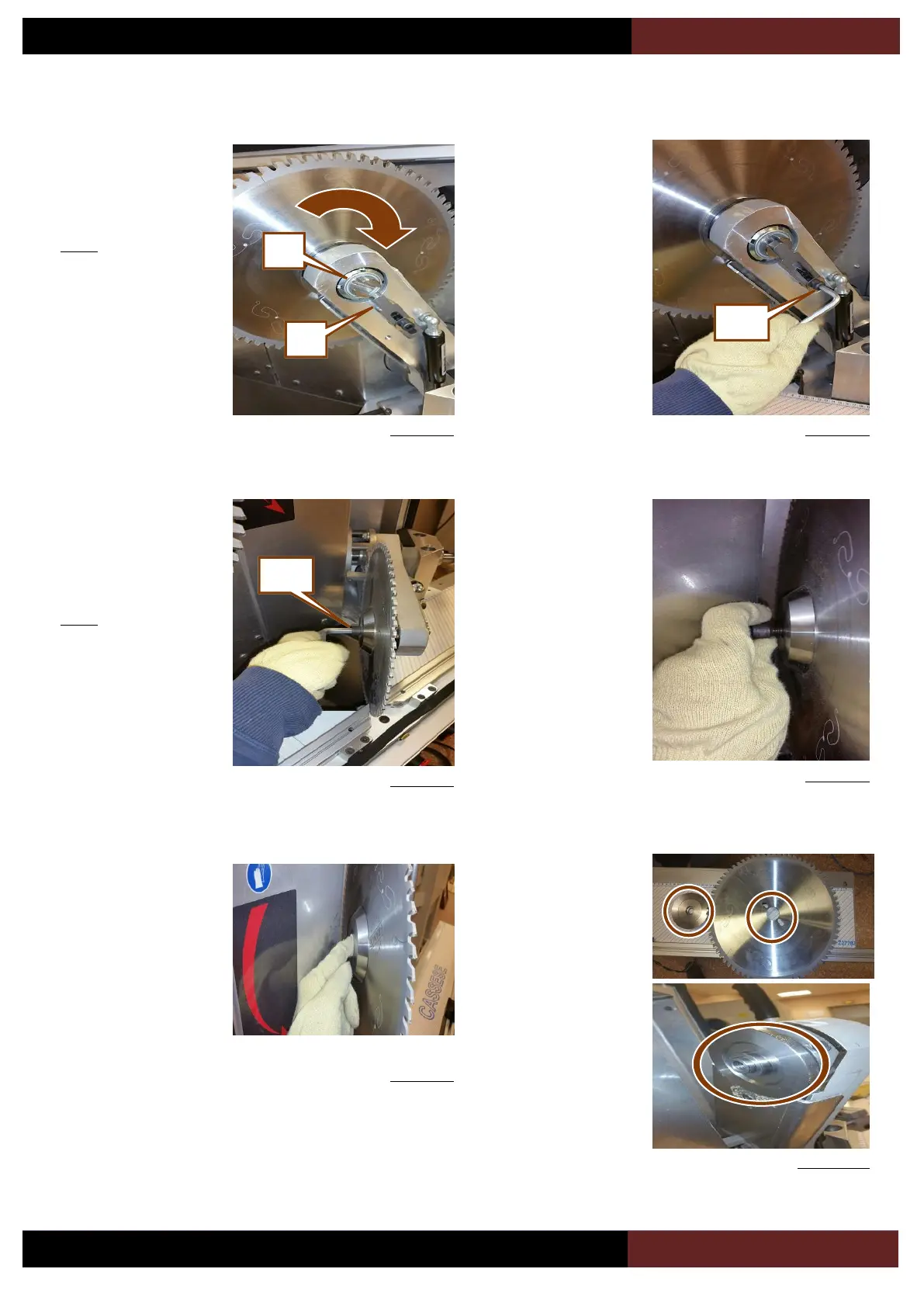

Figure 6-5
Figure 6-6
Figure 6-7
Figure 6-8
Figure 6-9
Figure 6-10
R
V
V7
V8
