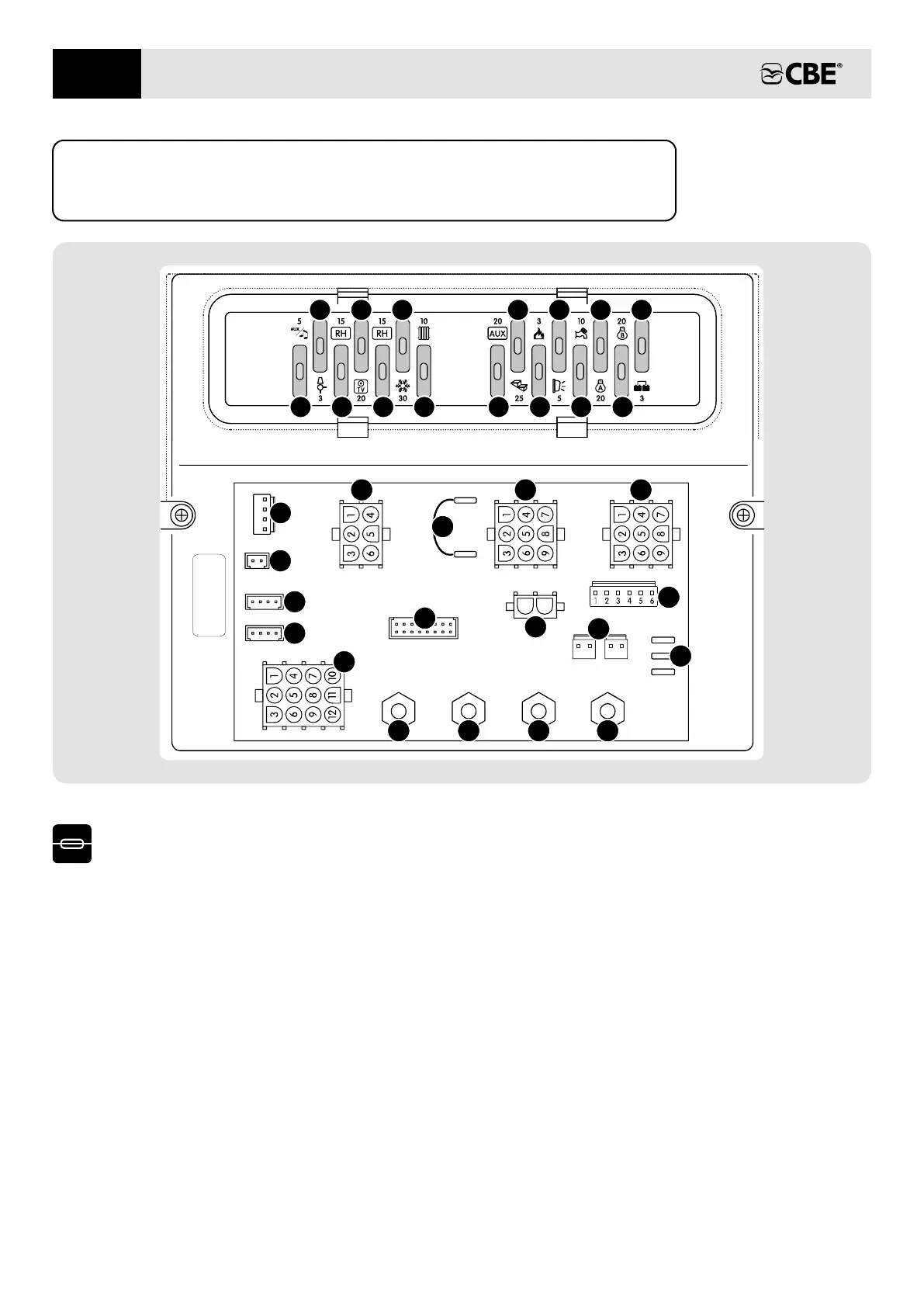

QUADRO DI DISTRIBUZIONE “DS520-AN”
FUSIBILI DI PROTEZIONE
11) Non attivo.
12) Fusibile 10A per l’alimentazione della pompa
acqua.
15) Fusibile 3A per la protezione dell’uscita OUT D+
simulata.
17) Uscita simulata D+ alternatore per il comando
di: gradino elettrico, frigo AES, valvola scarico
elettrica, rientro antenna elettrica.
14) Fusibile 20A per l’alimentazione del gruppo luci
“B”.
16) Collegamento frigo AES - Ponte per l’esclusione
del relè frigo trivalente, serve per collegare il
frigo AES direttamente alla batteria servizi (B2).
10) Fusibile 3A per l’alimentazione del gas (frigo,
cucina, valvola boiler ecc.), collegata diret-
tamente alla batteria servizi (B2).
13) Fusibile 20A per l’alimentazione del gruppo luci
“A”.
3) Fusibile 15A per l’alimentazione dell’uscita
ausiliaria “RH”.
1)
luce esterna
Fusibile 5A per l’alimentazione dell’uscita AUX
( ).
2) Fusibile 3A per l’alimentazione della valvola
GAS.
8) Fusibile 20A per l’alimentazione dell’uscita
AUX, collegata direttamente alla batteria servizi
(B2).
9) Fusibile 25A per l’alimentazione del gradino
elettrico, collegata direttamente alla batteria
servizi (B2).
7) Fusibile 10A per l’alimentazione della stufa.
5) Fusibile 15A per l’alimentazione dell’uscita
ausiliaria “RH”.
6) Fusibile 30A per l’alimentazione del frigo 12V
AES e trivalente. Il frigo trivalente si spegne
automaticamente con il motore fermo.
4) Fusibile 20A per l’alimentazione della presa TV.
