7) La función “Lift“ provoca el cebado del arco cuando el
electrodo de la antorcha TIG entra en contacto con la pieza
que hay que soldar y después se aleja (véase Fig. D).
8) Efectuar la soldadura TIG.
LA PIEZA QUE SE DEBE SOLDAR
La pieza que se debe soldar debe estar siempre conectada a
tierra para reducir las emisiones electromagnéticas. Es nece-
sario prestar mucha atención a que la conexión de tierra de la
pieza que se debe soldar no aumente el riesgo de accidentes
para el usuario o daños a otros equipos eléctricos.
Cuando sea necesario conectar la pieza que se debe soldar a
tierra, es oportuno efectuar una conexión directa entre la pieza
y la jabalina de tierra. En los países en los cuales esta
conexión no está permitida, conectar la pieza que se debe sol-
dar a la tierra mediante oportunos condensadores de acuerdo
a las normas nacionales.
Mantenimiento
ATENCIÓN: Antes de efectuar cualquier inspección en el inte-
rior del generador quitar la alimentación eléctrica de la instala-
ción.
REPUESTOS
Los repuestos originales han sido especialmente proyectados
para nuestros equipos. El uso de repuestos no originales
puede causar variaciones en las prestaciones y reducir el nivel
de seguridad previsto.
Declinamos toda responsabilidad por daños resultantes del
uso de repuestos no originales.
GENERADOR
Siendo estos equipos completamente estáticos, proceder de
la siguiente manera:
Remoción periódica de las acumulaciones de suciedad y
polvo alrededor del generador por medio de aire compri-
mido. No dirigir el chorro de aire directamente sobre los
componentes eléctricos porque se podrían dañar.
Inspección periódica, con la finalidad de individuar cables
desgastados o conexiones flojas que pueden ser causa de
recalentamientos.
Detección de eventuales
inconvenientes y su eliminación
A la línea de alimentación se le imputa la causa de los más
frecuentes inconvenientes. En caso de fallas proceder
como se indica a continuación:
1) Controlar el valor de la tensión de línea;
2) Controlar que la conexión del cable de alimentación al
enchufe y al interruptor de red sea perfecta;
3) Verificar que los fusibles de red no estén quemados o flo-
jos;
4) Controlar que no haya defectos en:
el interruptor que alimenta la máquina;
el tomacorriente del enchufe;
el interruptor del generador.
NOTA: Dados los necesarios conocimientos técnicos que
requieren las reparaciones del generador, se aconseja, en caso
de rotura, de dirigirse a personal calificado o a nuestra asisten-
cia técnica.
Procedimiento de montaje y
desmontaje soldadura
Proceder de la siguiente manera:
destornillar los 4 tornillos que fijan la tapadera al panel fron-
tal y posterior.
Extraer la tapadera de su sede.
Para remontar la soldadora, proceder en sentido inverso.

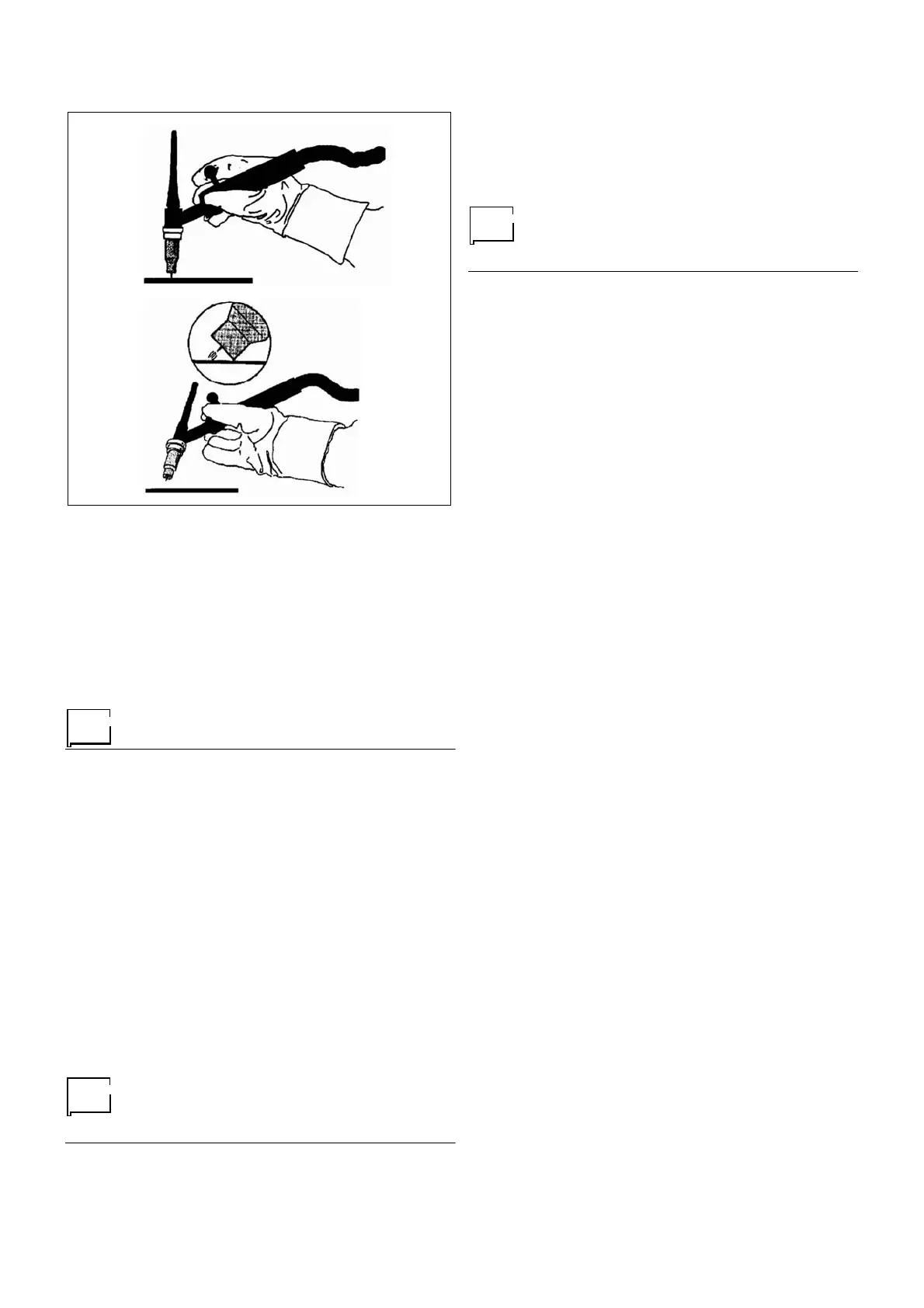

Fig. D
