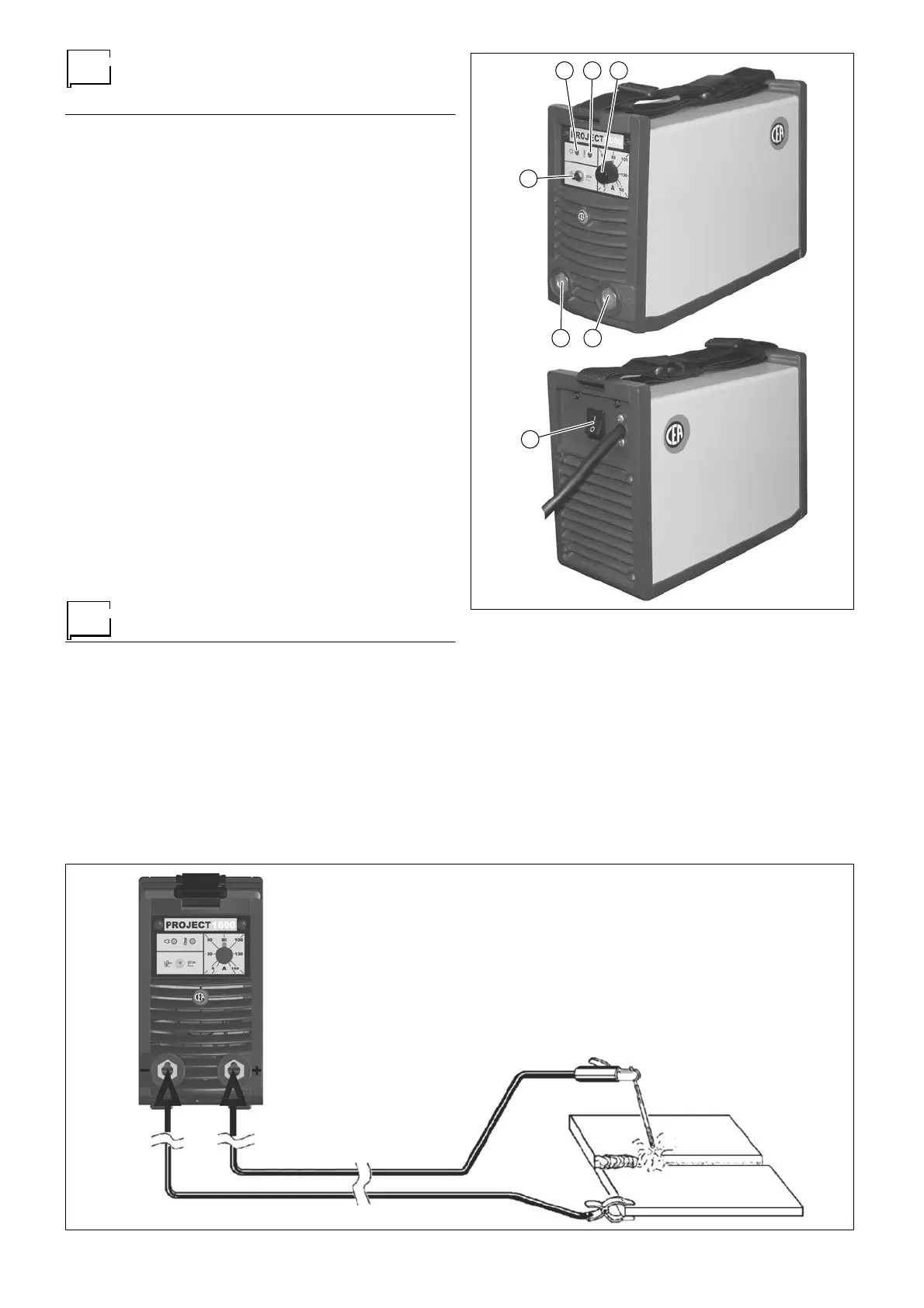

Aparelhos de comando e de
controle (Fig. A)
Pos. 1 LED branco FONTE DE ALIMENTAÇÃO. O acendi-
mento deste LED indica que a máquina de soldar é
em tensão e está pronta para funcionar.
Pos. 2 LED amarelo com dupla função e protecção: TER-
MÓSTATO e OVERCURRENT.
• Função TERMÓSTATO: o acendimento deste LED
significa que a protecção térmica entrou em acção
porque se está soldando para além do ciclo de tra-
balho. Aguarde alguns minutos antes de continuar
a soldar, a máquina de soldar será reposta automa-
ticamente.
• Função OVERCURRENT: o acendimento deste
LED significa que a protecção overcurrent entrou
em acção porque a corrente superou valores peri-
gosos. Sendo assim, a máquina deve ser bloque-
ada automaticamente. Desligue a máquina, carre-
gando no interruptor ligar-desligar (Pos. 7 Fig. A) e
ligue-a novamente passados pelo menos 5 segun-
dos.
Pos. 3 Potenciômetro para regulagem da corrente de solda-
dura.
Pos. 4 Ligação rápida polaridade positiva.
Pos. 5 Ligação rápida polaridade negativa.
Pos. 6 Seleccionador 2 processos de solda:
•ELECTRODO
Para a soldagem atrvés de electrodos básicos e
rutílicos com dispositivo ARC FORCE e HOT
START.
•TIG
Para a soldadura TIG com disparo do tipo “LIFT”.
Pos. 7 Interruptor de linha. Na posição “0” a soldadora esta
desligada.
Soldagem electrodo MMA (Fig. B)
Utiliza-se a soldagem electrodo para saldar a maior parte dos
metais (diversos tipos de aço, etc .) usando electrodos básicos
e rutílicos revestidos com diâmetros de Ø 1,6 mm a Ø 4 mm.
1) Ligação Cabos de Soldagem:
Conecta, sempre com a máquina desligada, os cabos de
soldagem aos grampos de saída (Positivo e Negativo) da
máquina, ligando-lhes à pinça de massa com a polaridade
prevista para o tipo de electrodo que se vai utilizar (Fig. B).
De qualquer forma, siga as indicações fornecidas pelos
fabricantes de electrodos. Os cabos de soldagem devem
ser o mais curtos possíveis e perto uns dos outros, coloca-
dos ao nível do pavimento ou perto deste.
2) Regule a corrente de soldagem movendo o potenciómetro
(Pos. 3, Fig. A).
3) Regule o comutador de processos (Pos. 6, Fig. A) na posi-
ção ELECTRODO (alavanca comutador que se encontra no
lado direito).
4) Accione a máquina de soldar seleccionando a posição 1
no interruptor ligar-desligar (Pos. 7, Fig. A).
5) O LED branco (Pos. 1, Fig. A) indica que a máquina de sol-
dar é em tensão e está pronta para funcionar.
6) Efectue a soldagem aproximando a tocha à peça a ser sol-
dada. Escorvando o arco (esfregar o electrodo rapida-
mente no metal e levantá-lo logo a seguir) provoca-se a
fusão do electrodo, cujo revestimento forma una escória
protectiva. Seguidamente, continue a soldagem girando o
electrodo da esquerda para a direita, mantendo uma incli-
Fig. B
2000HA28
1 2 3
45
7
6
Fig. A
