13
Avant de souder
IMPORTANT: avant d’allumer la soudeuse,
vérifier à nouveau que la tension et la
fréquence du réseau d’alimentation
correspondent aux données de la plaque.
1)Régler le courant de soudure en agissant
sur le potentiomètre (pos. 4 Fig. A)
2)Régler le commutateur de PROCEDE (pos.
6 Fig. A) sur la position plus appropriée
d’après les types de soudure à effectuer.
3)Mettre en fonction la soudeuse en
sélectionnant la pos. 1 sur l’interrupteur ligne
(pos. 1 Fig. A).
4)Le voyant vert (pos. 5 Fig. A) indique que la
soudeuse est sous tension et est prête à
fonctionner.
Ø ELECTRODE (mm)
1,6
2
2,5
3,25
4
5
6
COURANT (A)
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Ø ELECTRODE
(mm)
2
2,5
3,25
4
EPAISSEUR DE
SOUDURE (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
>= 12
TABLEAU 3
TABLEAU 4
Releve des eventuels
inconvenients et leur
elimination
La cause des inconvénients les plus fréquents
dépendent de la ligne d’alimentation. En cas
de panne procéder comme suit:
1)Contrôler la valeur de tension de ligne.
2)Les fusibles de réseau ne doivent pas être
brûlés ou desserrés.
3)Le câble du réseau doit être parfaitement
branché à la fiche et à l’interrupteur.
4)Contrôler s’ils sont défectueux:

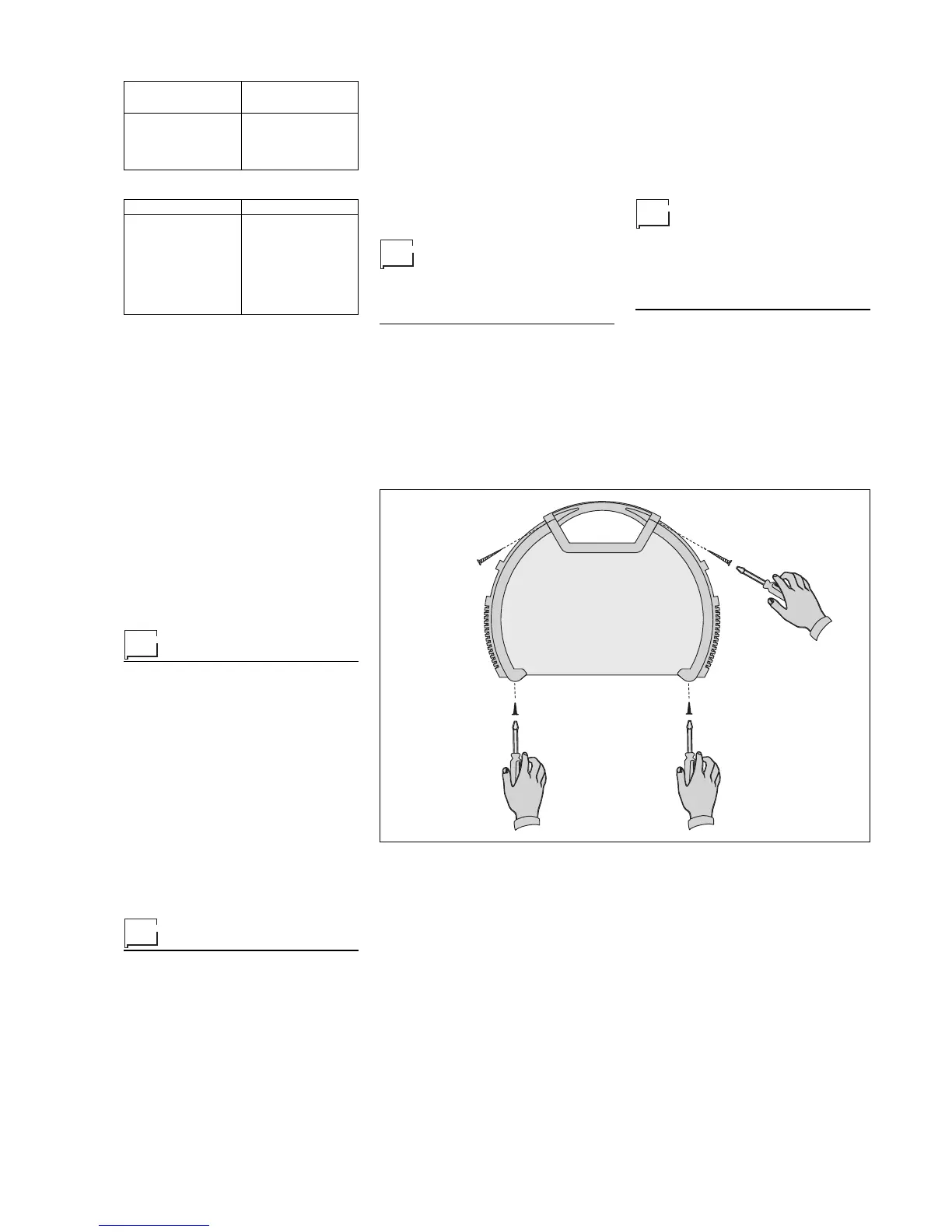

Procédure de
montage et de
démontage de la
soudeuse
Procédez de la façon suivante :
• Dévissez les 4 vis de fixation du panneau
arrière et du panneau avant
• Dévissez les 2 vis de fixation de la poignée
Pour remonter la soudeuse, procédez en sens
contraire.
Maintenance
ATTENTION : avant d’effectuer n’importe
quelle inspection à l’intérieur du
générateur, enlever l’alimentation à
l’installation.
PIECES DE RECHANGE
Les pièces de rechanges originales ont été
étudiées spécifiquement pour notre installation.
L’utilisation de pièces de rechange qui ne sont
pas originales peut provoquer des variations
dans les prestations et diminuer le niveau de
sécurité prévu.
GENERATEUR
de réglage indiqué sur le tableau 4 est :
• Elevée pour la soudure à plat, plat frontal et
vertical ascendant,
• Moyen pour les soudures au-dessus de la
tête,
• Bas pour la soudure verticale descendante
et pour unir des pièces de petites dimensions
préchauffées.
Une indication, très approximative, du courant
moyen à utiliser pour la soudure d’électrodes
en acier normal est fournie par la formule
suivante :
I = 50 x (Øe – 1)
où:
I = intensité du courant de soudure
Øe = diamètre de l’électrode
Exemple:
électrode diamètre 4 mm
I = 50 x (4 –1) = 50 x 3 = 150A
• L’interrupteur et les prises en saillie qui
alimentent la machine;
• La fiche du câble ligne;
• L’interrupteur de la soudeuse.
Note: La réparation du générateur demande
des connaissances techniques, donc en cas de
rupture, il faut s’adresser au personnel qualifié
ou bien à notre assistance technique.
Fig. C
Vu que ces installations sont complètement
statiques, procédez de la façon suinante:
• Nettoyage périodique des accumulations de
saleté et de poussière à l’intérieur du
générateur à l’aide de l’air comprimé. Ne pas
diriger le jet d’air directement sur les
composants électriques qui pourraient être
endommagés.
• Inspection périodique pour contrôler les
câbles usés ou les connexions dévissées qui
sont la cause d’échauffement.
