Vor dem schweissen
Wichtig: Vor dem Anlaufen der Schweiß-
maschine immer kontrollieren, daß die Netz-
spannung und die Netzfrequenz denen an dem
Maschinenschild entsprechen.
1) Schweisstrom mittels des Schlatfeld - oder
Fernpotentiometers (Pos. 4, Fig. A)
2) Den VERFAHREN - Umschalter (Pos. 6,
Fig. A) auf die zum durchzuführenden
Schweissen geeigneteste Stellung positio-
nieren.
3) Die Schweissmaschine in Gang setzen und
dabei den Leitungsschalter (Pos. 1, Fig. A)
auf Pos. 1 stellen
4) Die grüne Kontrollampe (Pos. 5, Fig. A)
meldet, daß die Schweissmaschine unter
Spannung und betriebsbereit ist.
Ø ELEKTRODE (mm)
1,6
2
2,5
3,25
4
5
6
STROM (A)
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Ø ELEKTRODE
(mm)
2
2,5
3,25
4
SCHWEISSTAERKE
(mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
>= 12
TABELLE 3
TABELLE 4
Fehlersuche und
fehlerbeseitigung
Die meisten Störungen treten an der Zu-
leitung ein . Gegebenenfalls so vorgehen
wie folgt:
1) Die Werte der Linienspannung kontrollie-
ren;
2) Prüfen, ob die Netzabschmelsicherungen
durchgebrannt oder locker sind;
3) Das Netzkabel auf seine einwandfreie Ver-
bindung mit dem Stecker oder mit dem
Schalter kontrollieren;
4) Prüfen, ob
• der Hauptschalter der
Schweissmaschine
• die Wandsteckdose
• der Generatorschalter defekt sind.

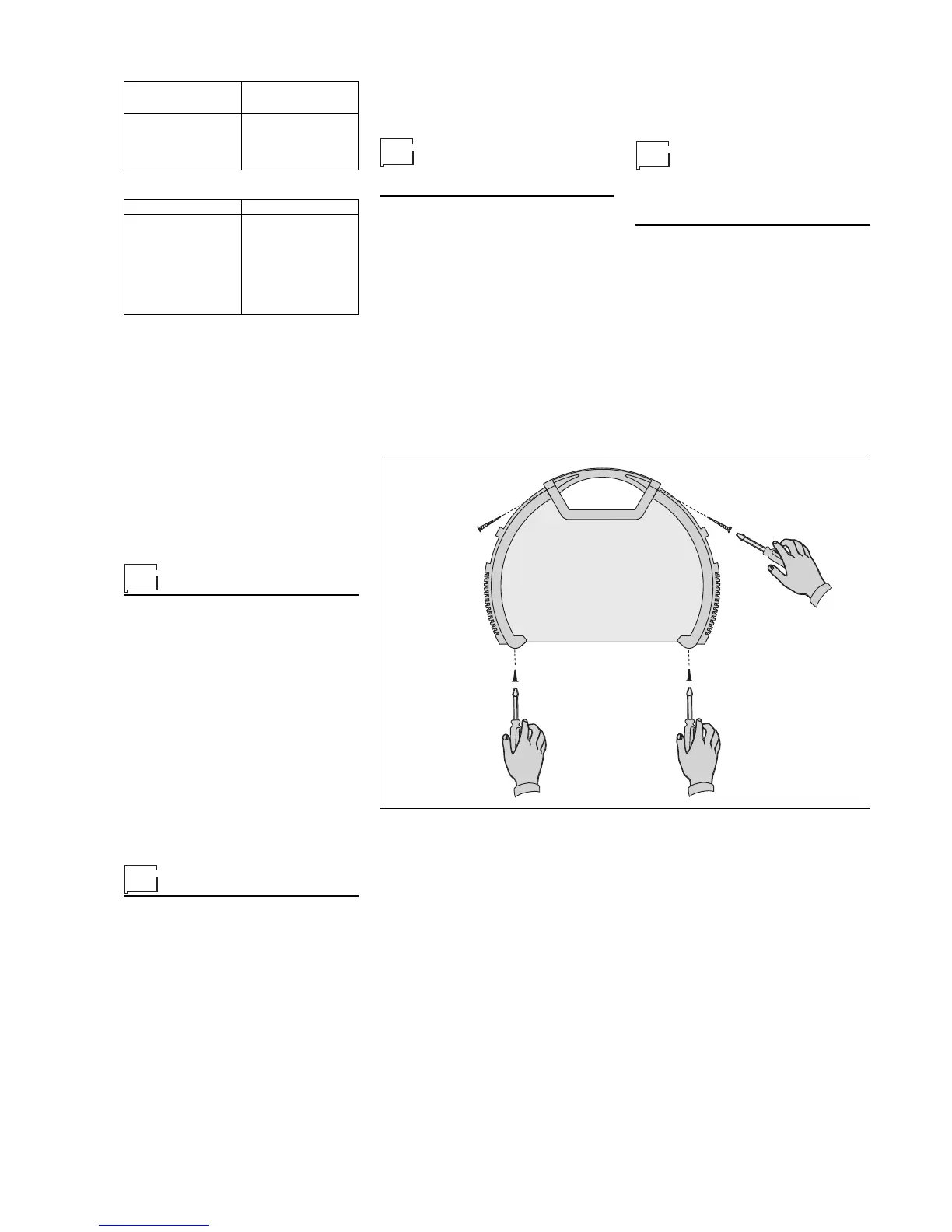

Zusammenbau und
Zerlegen des
Schweißgeräts
Folgendermaßen vorgehen:
• Die 4 Schrauben lösen, die die Rück- und
die Vorderwand befestigen
• Die 2 Schrauben lösen, die den Griff
befestigen
Zum Zusammenbau des Schweißgeräts in
umgekehrter Reihenfolge vorgehen.
Instandhaltung
Vorsicht : Vor jeglichen Wartungsarbeiten
im Generatorinnern Strom ausschalten.
ERSATZTEILE
Die Originalersatzteile sind speziell für unsere
Anlage gedacht. Andere Ersatzteile können zu
Leistungsänderungen führen und die
Sicherheit der Maschine beeinträchtigen.
Für Schäden, die auf den Einsatz von Nicht -
Originalersatzteilen zurückzuführen sind ,leh-
nen wir jegliche Verantwortung ab.
GENERATOR
Die vorliegenden Schweißmaschinen sind
statisch Folgerdenmaßen:
• Entfernen von Schmutz - und Staubpartikeln
aus dem Generatorinnern mittels Druckluft.
• Elektrokomponenten mit Luftstrahl nicht di-
rekt belüften, um keine Schaden anzurich-
• niedrig bei Fallnahtschweissen und bei
Zusammenschweissen von vorgewärmten
Schweisstückchen.
Durch die folgende Formel ist der mittelmäßi-
ge, annähernde Richtwert des Stromes zu
ermitteln, der beim Schweissen von Elektro-
den für Normstahl in Frage kommt:
I = 50 x (Øe – 1)
wo:
I = Stärke des Schweisstromes
Øe = Elektrodendurchmesser
Beispiel:
Elektrodendurchmesser 4 mm
I = 50 x (4 –1) = 50 x 3 = 150A
Abb. C
ten.
• Periodische Inspektion zur Ermittlung von
abgenutzten Kabeln oder von lockeren Ver-
bindungen, die Überhitzungen verursachen.
NOTE: Bei Schäden am Generator sich an
geschultes Fachpersonal oder an unseren
Kundendienst wenden. Ausgezeichnete tech-
nische Kenntnisse sind hier erforderlich!.
