Ligação a corrente
elétrica
Antes de ligar a soldadora a corrente
elétrica, verificar que os dados da placa
da mesma correspondam aos valores da
tensão e freqüência da rede e que o
interruptor da linha da soldadora esteja
na posição “O”. Ligue a solda só a redes
de alimentação com neutro decisamente
à terra.
Esta instalação foi projectada para a tensão
nominal V. 230 50/60 Hz. De qualquer forma,
pode funcionar sem problemas com as tensões
V. 220 e V. 240 50/60 Hz. A ligação à rede tem
de ser executada mediante o cabo tripolar que
acompanha a instalação, de que:
• 2 condutores servem para a ligação da má-
quina à rede;
• 3, de cor VERDE-MARELA, serve para a
ligação à terra.
Ligar aos cabos de alimentação um pino
normalizado(2p+t) de capacidade adequa-
da e predispor uma tomada de rede
dotada de fusíveis ou interruptores auto-
máticos, o apropriado terminal de terra
deve ser ligado ao condutor de terra (VER-
DE-AMARELO) da linha de alimentação.
A Tabela 2 apresenta os valores de capacida-
de aconselhados para os fusíveis de linha de
retardo em base a corrente máxima nominal
fornecida pela soldadora e a tensão nominal
de alimentação.
Nota 1: eventuais extensões do cabo de ali-
mentação devem ter a seção justa, em nenhum
caso inferior aquela do cabo fornecido junto.
Ligação cabos de
soldadura
Ligar, sempre com a máquina desligada da
energia, os cabos de solda aos grampos de
saída (Positivo e Negativo) da soldadora,
ligando-os a pinça e a massa, com a polarida-
de prevista para o tipo de eletrodo a ser usado
(fig. B).
Seguindo as indicações fornecidas pelos fa-
bricantes de eletrodos. Os cabos de solda
devem ser o mais curto possível, devem ficar
perto uns dos outros, colocados no nível do
chão ou perto dele.
PEÇAS DE SOLDADURA
As peças a serem soldadas devem sempre
estar ligadas a terra para reduzir as emissões
eletromagnéticas. Mas é necessário prestar
muita atenção para que a ligação a terra da
peça a ser soldada não aumente o risco de
acidentes ao usuário ou cause danos a outras
aparelhagens elétricas.
Quando for necessário realizar a ligação da
peça a terra, é oportuno realizar uma ligação
direta entre a peça e o poço de terra. Nos
países onde esta conexão não é permitida,
ligar a peça a ser soldada ao terra através de
oportunos condensadores de acordo com as
normas nacionais.
PARÂMETROS DE SOLDA
A tabela 3 mostra algumas indicações genéri-
cas para a escolha do eletrodo em função das
espessuras a serem soldadas.
Nas tábuas estão indicadas os valores de cor-
rente a serem utilizados com os respectivos
eletrodos para a solda dos aços comum com
baixas liga. Tais dados não tem um valor
absoluto mas simplesmente orientador, para
uma correta escolha seguir as indicações
dadas pelos fabricantes dos eletrodos.
A corrente a ser usada depende da posição
de solda, do tipo de junta e varia de forma cre-
scente em função da espessura e da dimen-
são da peça.
O valor da intensidade da corrente a utilizar
Modelo RAINBOW 180
I
2
Max. nominal 20% (*) A 180
Potência de instalação kVA 4,6
Corrente Nominal fusível classe “gl”
U1=220 V - 230 V - 240 V
A20
Cabo de ligação à rede
Seção (Comprimento)
mm
2
3 x 2,5
Cabo de massa
Seção
mm
2
25
(*) Fator de serviço
TABELA 2

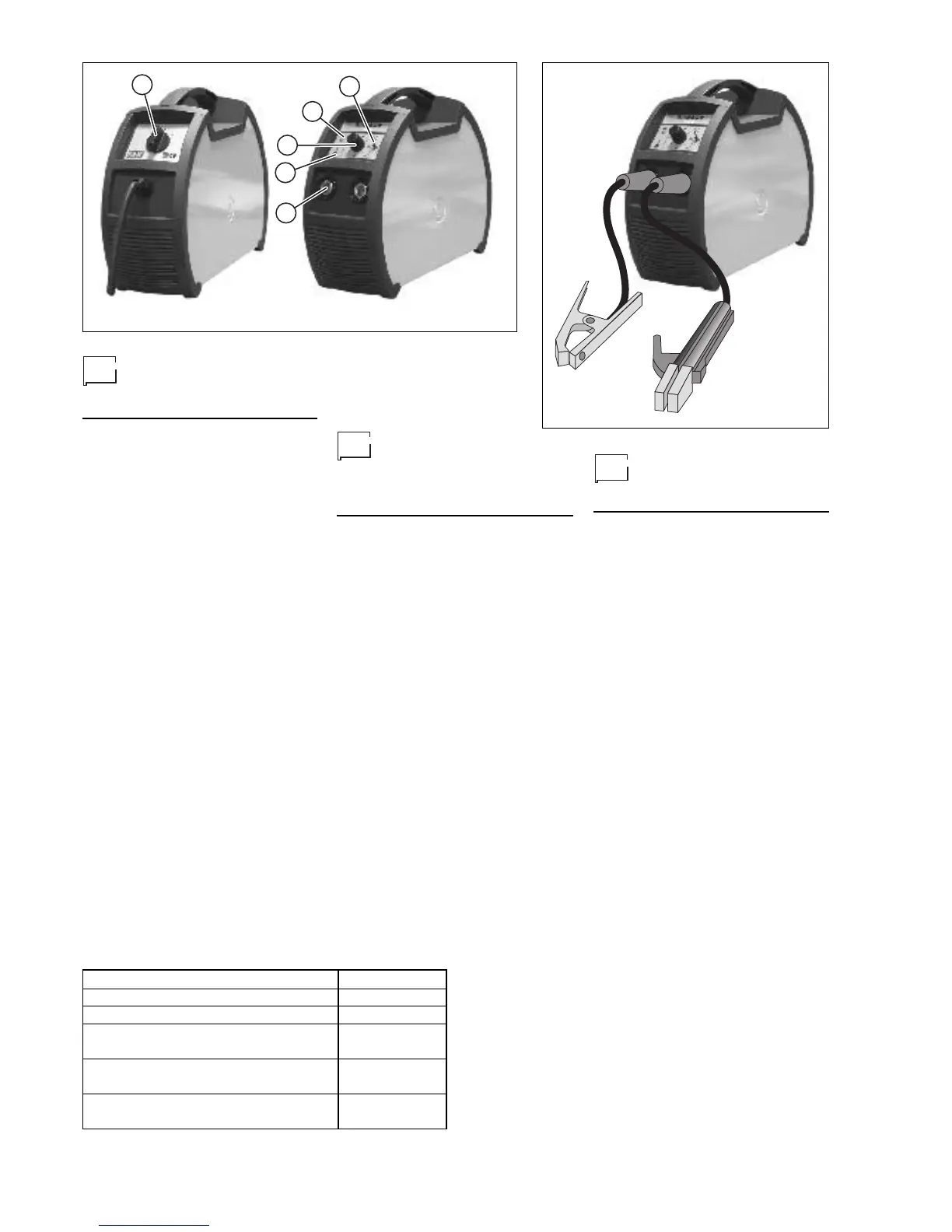

Aparelhos de
comando e de
controle
Pos. 1 Interruptor de linha. Na posição “0”
a soldadora esta desligada.
Pos. 2 Ataques rápidos de conexão dos ca-
bos da pinça porta-eletrôdo e de massa.
Pos. 3 Lâmpada de sinalização amarela
TERMOSTATO. O acendimento desta lâm-
pada significa que entrou em uso a proteção
térmica por que se esta trabalhando além
do ciclo de trabalho. Esperar qualquer mi-
nuto antes de continuar a soldar.
Pos. 4 Potenciômetro para regulagem da
corrente de soldadura.
Pos. 5 Lâmpada de sinalização verde ALI-
MENTAÇÃO. O acendimento desta lâmpa-
da indica que a soldadora esta em tensão
e pronta para funcionar.
Pos. 6 Seleccionador 3 processos de solda
• ELCECTRODO
Para a soldadura de eléctrodos básicos
com dispositivo “arc force” e “hot
start”.
• ELECTRODO Cr-Ni
Para a soldadura do aço ínox com
especial característica para ter um arco
suave.
• TIG
Para a soldadura TIG com disparo do
tipo “lift” de controlo térmico (TCS) que
reduz ao mínimo as
inclusões de
tungsténio permitindo
o disparo até na
aresta.
Fig. B
Fig. A
1
2
3
4
5
6
Nota 2: Vista a manifesta instabilidade
da tensão fornecida pelos motores-
geradores, sugere-se a ligação da
solda a estas instalações.
