CEA Rainbow 180 - Levantamento de Eventuais Inconvenientes E as Suas Eliminações

29
Antes de soldar
IMPORTANTE: antes de acender a soldadora,
verificar novamente que a tensão e a
freqüência da rede de alimentação
correspondam aos dados da placa.
1) Regular a corrente de solda atuando so-
bre o potenciômetro ( pos 4 Fig. A).
2) Regular o comutador de PROCESSO
(pos. 6 Fig.A) na posição mais apropriada
de acordo com o tipo de soldadura a ser
efetuada.
3) Colocar em uso, a soldadora selecionando
a pos. 1 no interruptor de linha (pos.1
Fig.A).
4) A lâmpada de sinalização verde (pos. 5
Fig.A) indica que a soldadora esta em ten-
são e pronta para funcionar.
Ø ELETRODO (mm)
1,6
2
2,5
3,25
4
5
6
CORRENTE (A)
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Ø ELETRODO
(mm)
2
2,5
3,25
4
ESPESSURA DA
SOLDADURA (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
>= 12
TABELA 3
TABELA 4
Procedimento de
montagem e
desmontagem da
solda
Proceder segundo descrito de seguida:
• desaparafusar os 4 parafusos de fixação do
painel posterior e frontal
• Desaparafusar os 2 parafusos de fixação do
manípulo
Para remontar a solda, proceder no sentido
contrário
Manutenção
Atenção: antes de efetuar qualquer inspeção
dentro do gerador desligar da corrente elétrica.
As peças de substituição originais foram es-
pecificamente projetadas para o nosso equi-
pamento. O uso de peças não originais pode
causar variação no desempenho e reduzir o
nível de segurança previsto.
Para danos causados pelo uso de peças de
substituição não originais declinamos qualquer
responsabilidade.
GERADOR
para os vários tipos de solda, dentro do cam-
po de regulagem indicado na tabela 4 é:
• elevado para as soldas planas, em plano
frontal e vertical ascendente;
• médio para as soldas além da cabeceira;
• baixo para as soldas verticais descenden-
tes e para unir peças de pequenas dimen-
sões pré aquecidas.
Uma indicação, bastante aproximada, da cor-
rente média a ser usada na soldadura de ele-
trodos para aço normal é fornecida pela se-
guinte fórmula:
I = 50 x (Øe – 1)
onde:
I = intensidade da corrente de solda
Øe = diâmetro do eletrodo
Exemplo:
eletrodo diâmetro 4 mm
I = 50 x (4 –1) = 50 x 3 = 150A
Levantamento de
eventuais
inconvenientes e as
suas eliminações
A linha de alimentação é culpada pelos mais
freqüentes problemas. No caso de estragos
proceder como segue:
1) Controlar o valor da tensão de linha:
2) Controlar a perfeita ligação do cabo de
rede à tomada e ao interruptor Verificar
que os fusíveis de rede não estejam quei-
mados ou frouxos:
3) Verificar que os fusíveis de rede não este-
jam queimados ou frouxos:
4) Controlar que não estejam com defeitos
• O interruptor e a tomada de parede que
alimenta a máquina;
• O pino do cabo de linha,
• O interruptor da soldadora.
OBS: Levando em consideração os necessá-
rios conhecimentos técnicos para o conserto
do gerador, é aconselhavél , no caso de
quebra, de procurar pessoal qualificado ou a
nossa assistência técnica.

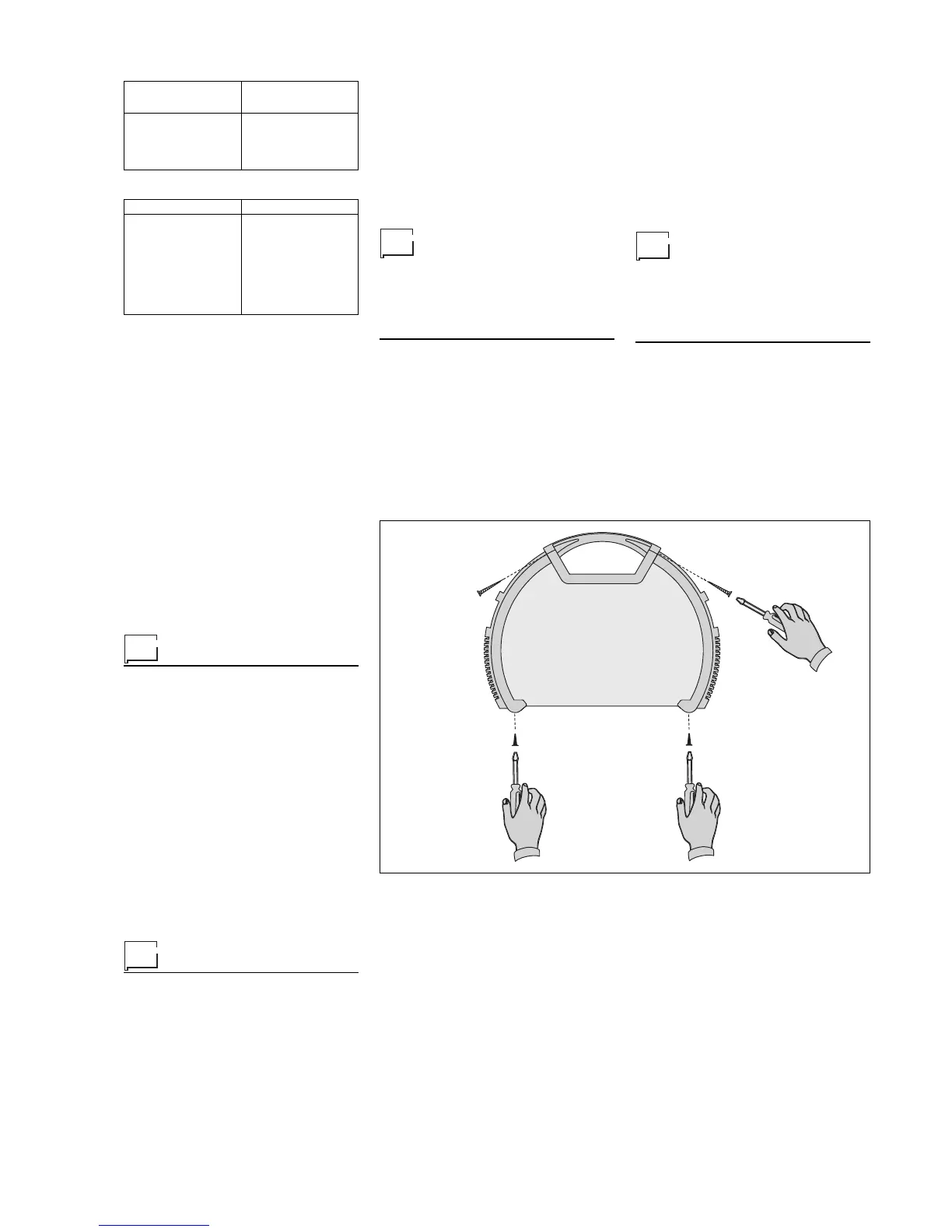

Fig. C
Sendo estas soldadoras completamente
estáticproceder segundo descrito de seguida:
• Remoção periódica de eventuais acúmulos
de sujeira e pó de dentro do gerador usan-
do ar comprimido. Não direcionar o jato de
ar diretamente sobre os componentes
eletricos uqe poderiam danificar-se.
• Inspeção periódica com a finalidade de ve-
rificar a presença de cabos desgastados ou
de conexões frouxas.
