4
C
Allacciamento alla
linea di utenza
Prima di collegare la saldatrice alla linea
di utenza, controllare che i dati di targa
della stessa corrispondano al valore della
tensione e frequenza di rete e che l’inter-
ruttore di linea della saldatrice sia sulla
posizione “O”. Collegare la saldatrice so-
lamente a reti con neutro francamente a
terra.
Questo impianto è stato progettato per la ten-
sione nominale V.230 50/60 Hz. Può comun-
que funzionare senza problemi alle tensioni
V.220 e V.240 50/60 Hz. L’allacciamento alla
rete deve essere eseguito mediante il cavo
tripolare in dotazione all’impianto, di cui:
• 2 conduttori servono per il collegamento del-
la macchina alla rete;
• il terzo, di colore GIALLO-VERDE, serve per
eseguire il collegamento di “TERRA”.
Collegare al cavo di alimentazione una
spina normalizzata (2p+t) di portata ade-
guata e predisporre una presa di rete do-
tata di fusibili o interruttore automatico;
l’apposito terminale di terra deve essere
collegato al conduttore di terra (GIALLO-
VERDE) della linea di alimentazione.
La tabella 2 riporta i valori di portata consigliati
per fusibili di linea ritardati scelti in base alla
corrente massima nominale erogata dalla
saldatrice e alla tensione nominale di alimen-
tazione.
NOTA 1: eventuali prolunghe del cavo di ali-
mentazione devono essere di sezione adegua-
ta, in nessun caso inferiore a quella del cavo di
dotazione.
Collegamento cavi di
saldatura
Allacciare, sempre a macchina disinserita dal-
la rete, i cavi di saldatura ai morsetti d’uscita
(Positivo e Negativo) della saldatrice, collegan-
doli alla pinza e alla massa; con la polarità pre-
vista per il tipo di elettrodo da impiegarsi (Fig.
B). Attenersi, comunque, alle indicazioni forni-
te dai fabbricanti di elettrodi. I cavi di saldatura
devono essere il più corti possibile, devono es-
sere tra loro vicini, posizionati a livello del pavi-
mento o vicino ad esso.
PEZZO DI SALDATURA
Il pezzo da saldare dovrebbe essere sempre
collegato a terra per ridurre le emissioni elet-
tromagnetiche. Occorre però prestare molta
attenzione che il collegamento di terra del pezzo
da saldare non aumenti il rischio di infortuni
all’utilizzatore o di danni ad altre
apparecchiature elettriche.
Quando è necessario collegare il pezzo da sal-
dare a terra, è opportuno eseguire un colle-
gamento diretto fra il pezzo ed il pozzetto di
terra. Nei Paesi in cui questa connessione non
è permessa, collegare il pezzo da saldare alla
terra mediante opportuni condensatori in ac-
cordo con le norme Nazionali.
PARAMETRI DI SALDATURA
La tabella 3 riporta alcune indicazioni generali
per la scelta dell’elettrodo in funzione degli
spessori da saldare.
Nella tavola sono indicati i valori di corrente da
utilizzare con i rispettivi elettrodi per la saldatu-
ra degli acciai comuni e basso legati. Tali dati
non hanno un valore assoluto ma semplice-
mente orientativo; per una scelta precisa se-
guire le indicazioni date dai fabbricanti di elet-
trodi.
La corrente da impiegare dipende dalle posi-
zioni di saldatura, dal tipo di giunto e varia in
modo crescente in funzione dello spessore e
delle dimensioni del pezzo.
Il valore dell’intensità di corrente da utilizzare
per i vari tipi di saldatura, entro il campo di
Modello RAINBOW 180
I
2
Max nominale 20% (*) A 180
Potenza max installazione kVA 4,6
Corrente nominale fusibili classe “gl”
U1=220 V - 230 V - 240 V
A20
Cavo allacciamento rete
Sezione (Lunghezza)
mm
2
3 x 2,5
Cavo di massa
Sezione
mm
2
25
(*) Fattore di servizio
TABELLA 2
Apparecchi di
comando e controllo
Pos. 1 Interruttore di linea. Nella posizione
“O” la saldatrice è spenta.
Pos. 2 Attacchi rapidi di connessione dei cavi
di pinza portaelettrodo e di massa.
Pos. 3 Lampada spia gialla TERMOSTATO.
L’accensione di questa lampada significa
che la protezione termica è intervenuta per-
ché si sta lavorando al di fuori del ciclo di
lavoro. Attendere qualche minuto prima di
continuare a saldare.
Pos. 4 Potenziometro regolazione corrente
di saldatura.
Pos. 5 Lampada spia verde ALIMENTAZIO-
NE. L’accensione di questa lampada indica
che la saldatrice è in tensione e pronta a
funzionare.
Pos. 6 Selettore 3 processi di saldatura.
• ELETTRODO
Per la saldatura di elettrodi basici con di-
spositivo ARC FORCE e HOT START.
• ELETTRODO Cr-Ni
Per la saldatura dell’acciaio inossidabile
con speciale caratteristica per avere un
arco più soffice.
•TIG
Per la saldatura con innesco tipo “LIFT”
a controllo termico (TCS) che riduce al
minimo le inclusioni di tungsteno e per-
mette l’innesco anche sullo spigolo.

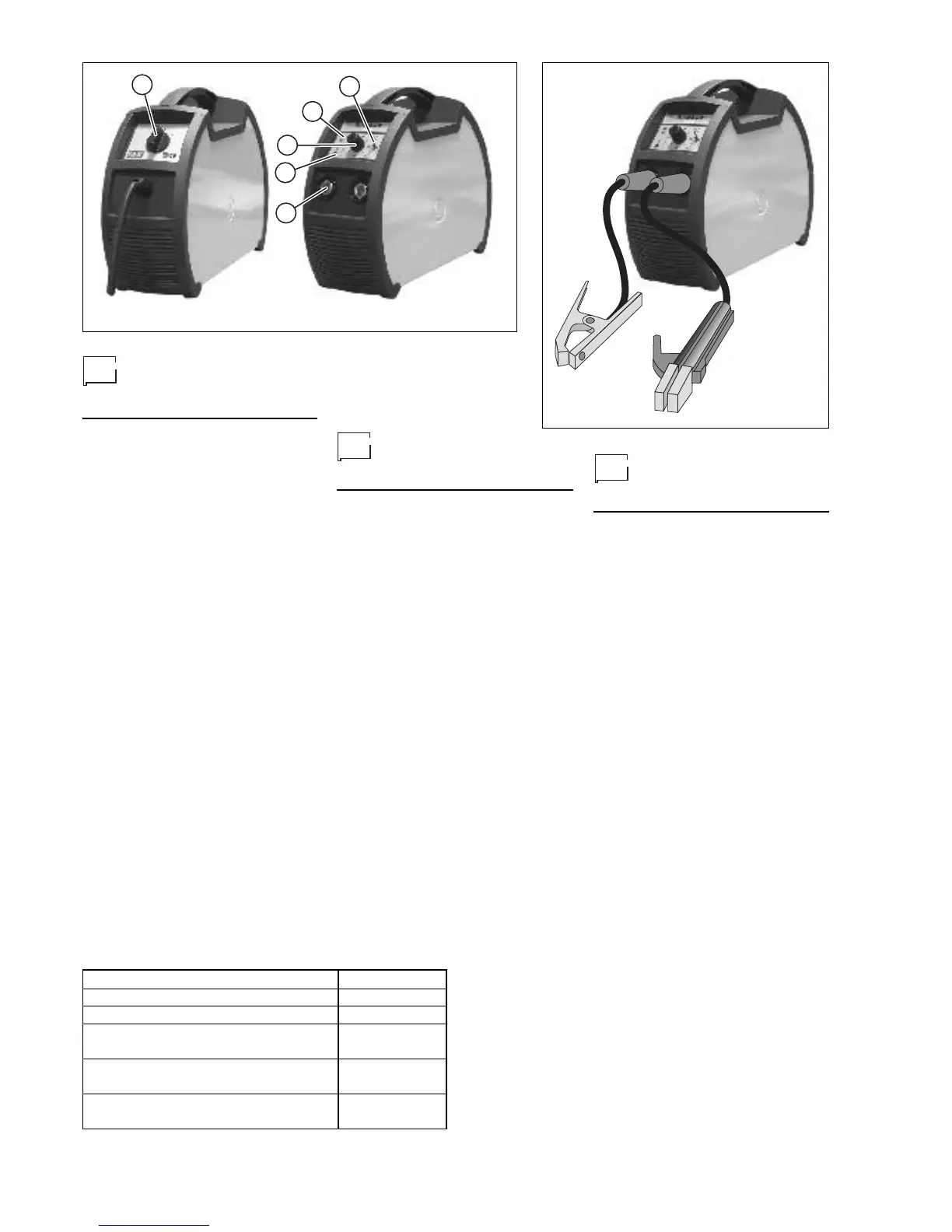

Fig. B
Fig. A
1
2
3
4
5
6
NOTA 2: data la nota instabilità della
tensione fornita dai motogeneratori, si
sconsiglia la connessione della
saldatrice a questi impianti.
