Conexión a la línea de
corriente eléctrica
Antes de conectar la soldadora a la línea
de suministro de corriente eléctrica,
controlar que los datos nominales de la
misma correspondan al valor de la tensión
y frecuencia de red y que el interruptor de
línea de la soldadora esté en la posición
“0”. Conecte la soldadora solamente a
redes de alimentación con neutro a tierra.
Esta máquina ha sido proyectada para
funcionar con una tensión nominal de 230V
50/60 Hz. De todas formas, puede funcionar
sin problemas con las tensiones de 220V y
240V 50/60 Hz. La conexión con la red se tie-
ne que realizar mediante el cable tripolar
suministrado con la máquina, que se
caracteriza por:
• 2 conductores se utilizan para la conexión de
la máquina a la red de suministro eléctrico;
• el 3, de color AMARILLO-VERDE, se utiliza
para efectuar la conexión a “TIERRA”.
Conectar al cable de alimentación a un en-
chufe normalizado (2p+t) de capacidad ade-
cuada y predisponer un tomacorriente de
red con fusibles o interruptor automático;
el terminal de tierra especial, debe estar co-
nectado al conductor de tierra (AMARILLO-
VERDE) de la línea de alimentación.
La tabla 2 contiene los valores de capacidad
aconsejados para los fusibles de línea
retardados elegidos en función a la corriente
máxima nominal entregada por la soldadora y
a la tensión nominal de alimentación.
NOTA 1: los eventuales alargues del cable de
alimentación se deben efectuar con cables de
sección adecuada, y en ningún caso inferior a
Conexión de los
cables de soldadura
Efectuar las conexiones, siempre con la máqui-
na desconectada de la red de suministro de
corriente eléctrica, de los cables de soldadura a
los bornes de salida (Positivo y Negativo) de la
soldadora, conectándolos a la pinza y a la masa,
con la polaridad prevista para el tipo de electrodo
que se debe emplear (Fig. B).
Eligiendo las indicaciones provistas por el fa-
bricante de los electrodos, los cables de sol-
dadura deben ser lo más cortos posible, de-
ben estar cercanos los unos a los otros, colo-
cados al nivel del suelo o cerca del mismo.
LA PIEZA QUE SE DEBE SOLDAR
La pieza que se debe soldar debe estar siem-
pre conectada a tierra para reducir las emisio-
nes electromagnéticas. Es necesario prestar
mucha atención a que la conexión de tierra de
la pieza que se debe soldar no aumente el
riesgo de accidentes para el usuario o daños
a otros equipos eléctricos.
Cuando sea necesario conectar la pieza que
se debe soldar a tierra, es oportuno efectuar
una conexión directa entre la pieza y la jabali-
na de tierra. En los países en los cuales esta
conexión no está permitida, conectar la pieza
que se debe soldar a la tierra mediante opor-
tunos condensadores de acuerdo a las nor-
mas nacionales.
PARÁMETROS DE SOLDADURA
La tabla 3 muestra algunas indicaciones ge-
nerales para la elección del electrodo en fun-
ción de los espesores que se deben soldar.
En la tabla se indican los valores de corriente
que se deben utilizar con los respectivos elec-
trodos para la soldadura de aceros comunes
o de baja aleación. Dichos datos no se deben
considerar un valor absoluto sino que se de-
ben considerar simplemente como recomen-
daciones, para una elección precisa se deben
seguir las indicaciones dadas por los fabrican-
tes de electrodos.
La corriente que se debe utilizar depende de
Modelo RAINBOW 180
I
2
Max nominal 20% (*) A 180
Potencia de la instalación kVA 4,6
Corriente nominal fusibles clase “gl”
U1=220 V - 230 V - 240 V
A20
Cable de conexión a la red
Sección (Longitud)
mm
2
3 x 2,5
Cable de masa
Sección
mm
2
25
(*) Factor de servicio
TABLA 2
Aparatos de comando
y control
Pos. 1 Interruptor de línea. En la posición
“0” la soldadora está apagada.
Pos. 2 Enchufes rápidos de conexión de los
cables de la pinza porta-electrodo y de la
masa.
Pos. 3 Lámpara testigo amarilla del TER-
MOSTATO. El encendido de esta lámpara
significa que la protección térmica ha inter-
venido porque se está trabajando fuera del
ciclo de trabajo previsto. Esperar algunos
minutos antes de continuar a soldar.
Pos. 4 Potenciómetro de regulación de la
corriente de soldadura.
Pos. 5 Lámpara testigo verde de la ALI-
MENTACIÓN. El encendido de esta
lámpara indica que la soldadora está bajo
tensión y lista para funcionar.
Pos. 6 Selector 3 procesos de soldadura
· ELECTRODO
Para la soldadura de electrodos básicos
con dispositivo “arc force” y “hot start”.
· ELECTRODO Cr-Ni
Para la soldadura del acero inoxidable
con especial característica para tener un
arco suave.
·TIG
Para la soldadura TIG con cebado tipo “lift”
de control térmico (TCS) que reduce al
mínimo las inclusiones de tungsteno y
permite el cebado inclu-
so en el canto.
la del cable en dotación.
NOTA 2: considerada la bien conocida
instabilidad de la tensión suministrada
por los motogeneradores, se
desaconseja la conexión de la
soldadora a estas instalaciones.

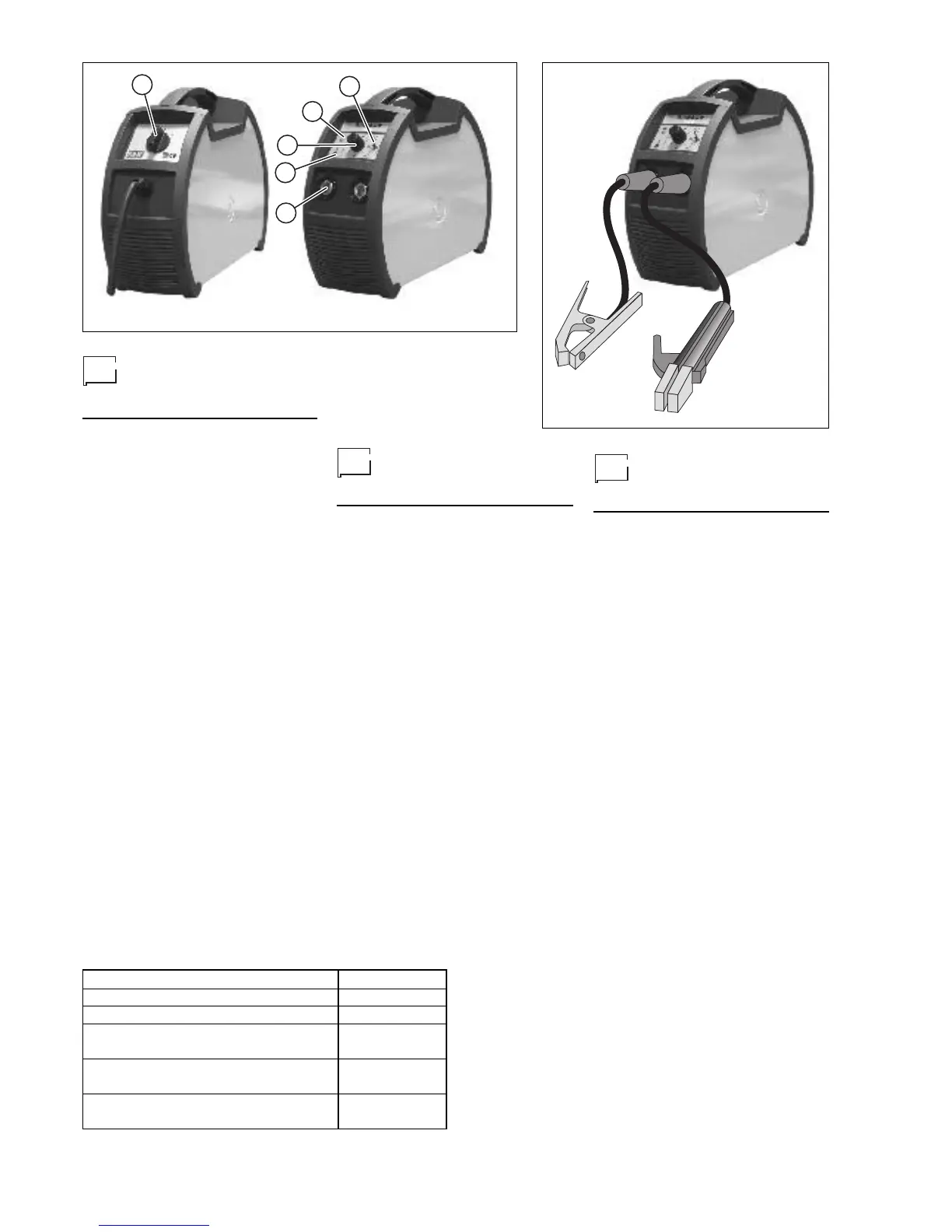

Fig. B
Fig. A
1
2
3
4
5
6
