25
ducteur de terre
(JAUNE-VERT) de la
ligne d’alimentation.
Le tableau 2 reporte
les valeurs de portée
conseillés pour fusi-
bles de ligne retardé,
choisis d’après le cou-
rant maximum nomi-
nal distribué par la
soudeuse et à la ten-
sion nominale d’ali-
mentation.
NOTE 1:
les éventuel-
les rallonges du câble
d’alimentation doivent
avoir une section
adaptée, en aucun cas
elle ne doit être infé-
rieure à celle.
NOTE 2:
étant donné
l’instabilité notoire de la tension fournie
par les générateurs à moteur, nous vous
conseillons de branchez la machine sur
ces installations.
Mode d’emploi

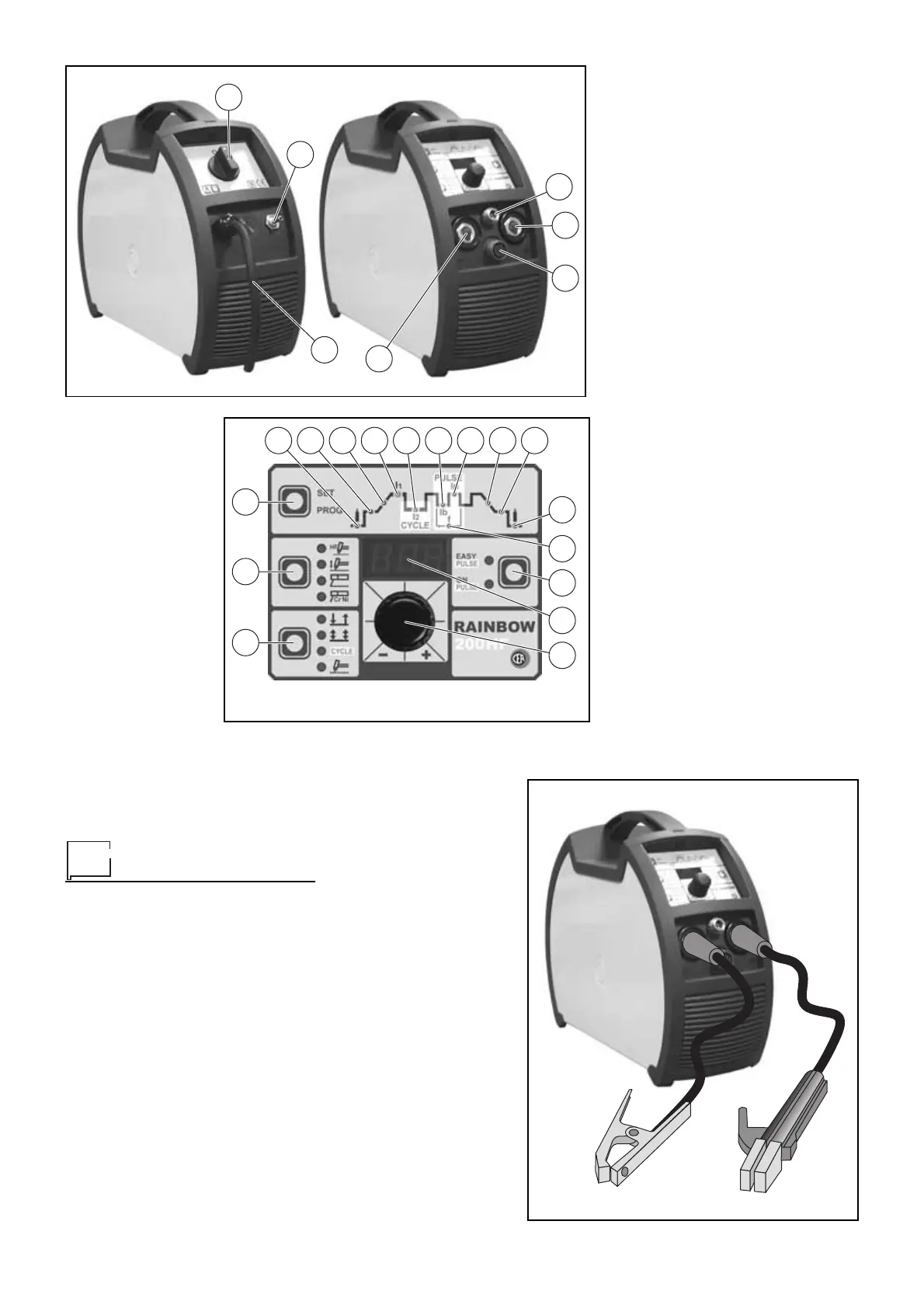

APPAREILS DE COMMANDE ET DE
CONTROLE (fig. A)
Pos. 1
Interrupteur de ligne. En posi-
tion 0, la soudeuse est éteinte.
Pos. 2
Raccord d'entrée du gaz de
soudage
Pos. 3
Câble d'alimentation de la sou-
deuse
Pos. 4
Raccord rapide de connexion
du tube d'alimentation en gaz
de la torche TIG
Pos. 5
Raccord rapide polarité posi-
tive
Pos. 6
Connecteur pour commandes
auxiliaires de soudage TIG
(touche torche, pédale de com-
mande à distance, etc..)
Pos. 7
Raccord rapide polarité néga-
tive
FAÇADE (fig. B)
Pos. 1
Touche "mode de
soudage" : 2
TEMPS, 4
TEMPS, CYCLE,
POINTAGE
Pos. 2
Touche "procédé
de soudage" :TIG
avec amorce HF,
TIG avec amorce
type
"lift"
, ÉLEC-
TRODE (pour le
soudage de l'acier
Inox à caractéristi-
que spéciale pour
que l'arc soit plus
souple)
Pos. 3
Sélecteur polyva-
lent de program-
mation, de rappel
et de mémorisation
des paramètres et
des programmes
de soudage
Pos. 4
Del rouge fonction
PRÉ-GAZ
Pos. 5
Del rouge fonction
COURANT INI-
TIAL
Pos. 6
Del rouge fonction INCLINAI-
SON VERS LE BAS
Pos. 7
DEL VERT fonction COU-
RANT PRINCIPAL (
I1
)
Pos. 8
DEL ROUGE fonction COU-
RANT (l2) 2ème NIVEAU -
actif uniquement si la fonction
CYCLE est engagée
Pos. 9
DEL ROUGE fonction COU-
RANT (lb) DE BASE - actif uni-
quement si la fonction PULSA-
TION est engagée
Pos. 10
Del rouge fonction COURANT
DE PIC (lp) - actif uniquement
si la fonction PULSATION est
engagée
Pos. 11
Del rouge fonction INCLINAI-
SON VERS LE HAUT
Pos. 12
Del rouge fonction COURANT
FINAL
Pos. 13
Del rouge fonction POST GAZ
Pos. 14
Del rouge FRÉQUENCE DE
PULSATION (
f
) - actif unique-
ment si la fonction PULSA-
TION est engagée
Pos. 15
Sélecteur TIG pulsé et EASY
PULSE
Pos. 16
Afficheur numérique de pré-
configuration et de visualisa-
tion de tous les paramètres.
L'afficheur joue aussi le rôle
d'ampèremètre numérique
Pos. 17
Réglage/contrôle numérique
de tous les paramètres de sou-
dage
1
4
5
6
7
2
3
Fig. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Fig. C
