5
Norme
d’uso

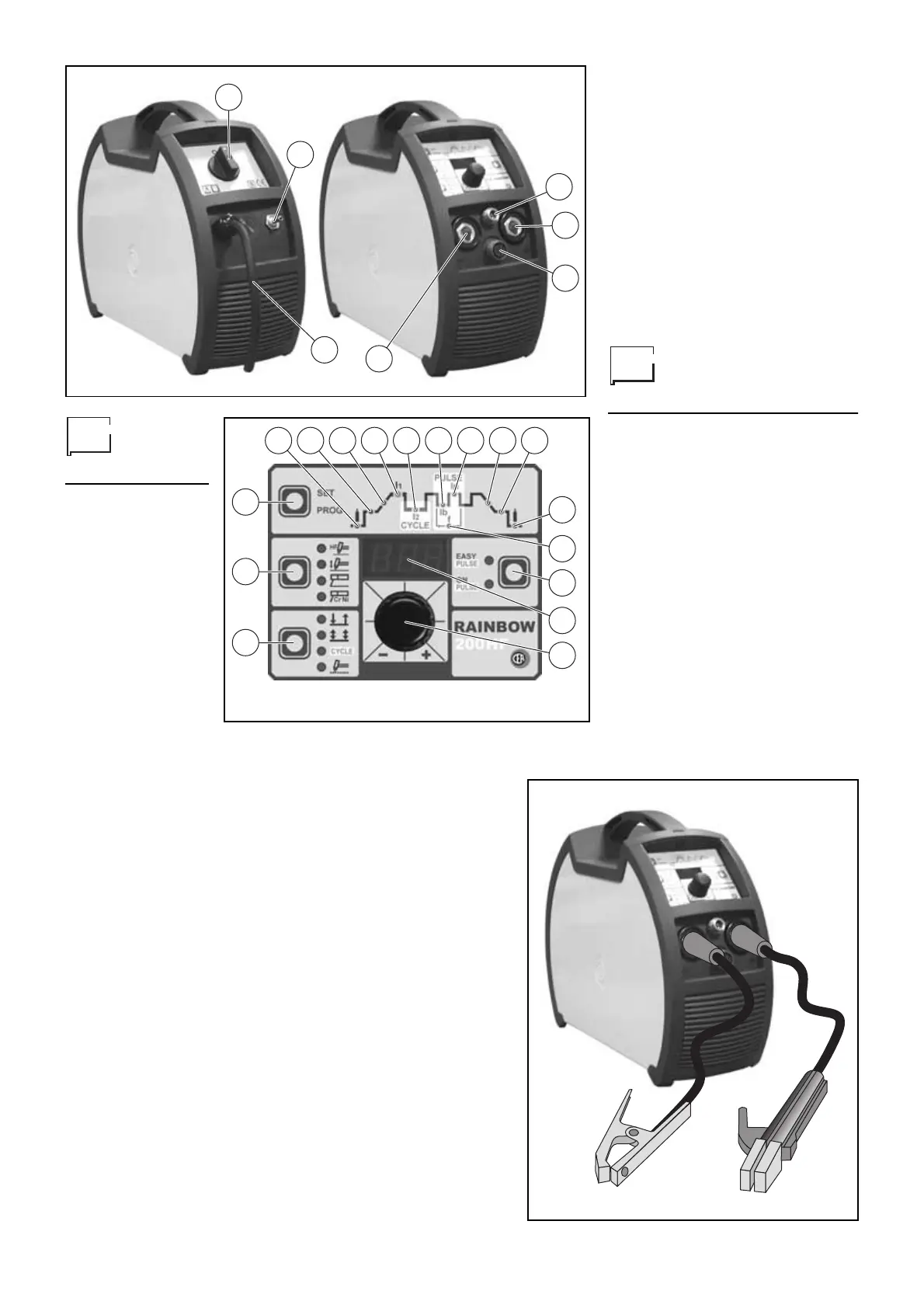

APPARECCHI DI
COMANDO E
CONTROLLO (fig. A)
Pos. 1
Interruttore di
linea. Nella
posizione "O"
la saldatrice è
spenta.
Pos. 2
Raccordo
ingresso gas
di saldatura.
Pos. 3
Cavo di ali-
mentazione
saldatrice.
Pos. 4
Attacco rapido connessione
del tubo del gas della torcia
TIG.
Pos. 5
Attacco rapido polarità posi-
tiva.
Pos. 6
Connettore per comandi ausi-
liari saldatura TIG (pulsante
torcia, pedale comando a
distanza, ecc.).
Pos. 7
Attacco rapido polarità nega-
tiva.
PANNELLO FRONTALE (fig. B)
Pos. 1
Pulsante "modo di saldatura”:
2 TEMPI, 4 TEMPI, CYCLE,
PUNTATURA.
Pos. 2
Pulsante “processo di salda-
tura”: TIG con innesco HF, TIG
con innesco tipo
"lift"
, ELET-
TRODO (per la saldatura di
elettrodi basici con dispositivo
"arc force"
e
"hot start"
),
ELETTRODO Cr-Ni (per la sal-
datura dell'acciaio inossidabile
con speciale caratteristica per
avere un arco più soffice).
Pos. 3
Selettore multifunzione per la
programmazione, il richiamo e
la memorizzazione dei para-
metri e dei programmi di salda-
tura.
Pos. 4
Led rosso funzione
PRE-GAS
Pos. 5
Led rosso funzione
CORRENTE INI-
ZIALE
Pos. 6
Led rosso funzione
SLOPE UP
Pos. 7
LED VERDE fun-
zione COR-
RENTE PRINCI-
PALE (
I
1
I
1
)
Pos. 8
LED ROSSO fun-
zione COR-
RENTE (
I
2
) 2°
LIVELLO - attivo
solo con funzione
CYCLE inserita.
Pos. 9
Led rosso funzione
CORRENTE DI
BASE (
I
b
) - attivo
solo con funzione
PULSE inserita.
Pos. 10
Led rosso funzione
CORRENTE DI
PICCO (
I
p
) - attivo
solo con funzione
PULSE inserita.
Pos. 11
Led rosso funzione
SLOPE DOWN
Pos. 12
Led rosso funzione COR-
RENTE FINALE
Pos. 13
Led rosso funzione POST GAS
Pos. 14
Led rosso funzione FRE-
QUENZA DI PULSAZIONE (f)
- attivo solo con funzione
PULSE inserita.
Pos. 15
Selettore TIG pulsato e EASY
PULSE.
Pos. 16
Display digitale per la preimpo-
stazione e la visualizzazione di
tutti i parametri. Il display inol-
tre assolve la funzione di
amperometro digitale.
Pos. 17
Regolazione/controllo digitale
di tutti i parametri di saldatura.
Collegamento cavi
di saldatura
SALDATURA ELETTRODO MMA
Allacciare, sempre a macchina disinse-
rita dalla rete, i cavi di saldatura ai mor-
setti d’uscita (Positivo e Negativo) della
saldatrice, collegandoli alla pinza e alla
massa con la polarità prevista per il tipo
di elettrodo da impiegarsi (Fig. C). Atte-
nersi, comunque, alle indicazioni fornite
dai fabbricanti di elettrodi. I cavi di salda-
tura devono essere il più corti possibile,
devono essere tra loro vicini, posizionati
a livello del pavimento o vicino ad esso.
SALDATURA TIG
• Allacciare il tubo gas proveniente dal
posteriore macchina alla bombola di
gas Argon e aprirla (pos. 5, fig. D).
• A macchina spenta collegare il cavo di
massa alla connessione rapida con-
1
4
5
6
7
2
3
Fig. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Fig. C
