55
2 conductoren die-
nen voor het verbin-
den van de machine
aan het net.
De 3, GEEL-GROEN
gekleurd, dient voor
de aarding.
Aan de voedingska-
bel een genormalise-
erde stekker (2p+1)
verbinden met
geschikte draagkra-
cht en beschikken
over een stopcontact
van het net met
schakelaars of auto-
matische onder-
brekers; de daarvoor-
bedoelde aardtermi-
nal dient te worden
verbonden aan de
aardconductor (GEEL-GROEN) van
de voedingslijn.
Tabel 2 beschrijft de aangeraden waar-
den van de lijnschakelaars, gekozen op
basis van de maximale nominale stroom
vereist door de soldeerder en de nomi-
nale voedingsspanning.
OPMERKING 1:
Eventuele verlengsloe-
ren van de voedingskabel dienen een
geschikte dooisnede te hebben, en in
geen gevel een doornede die kleiner is
dan die van de bljgeleveide kabel.
OPMERKING 2:
Gezien de onregelma-
tige spanning die door motorgenerato-
ren geleverd wordt, wordt aansluiting
van het lasapparaat op deze installaties
afgeraden.
Gebruiksnormen

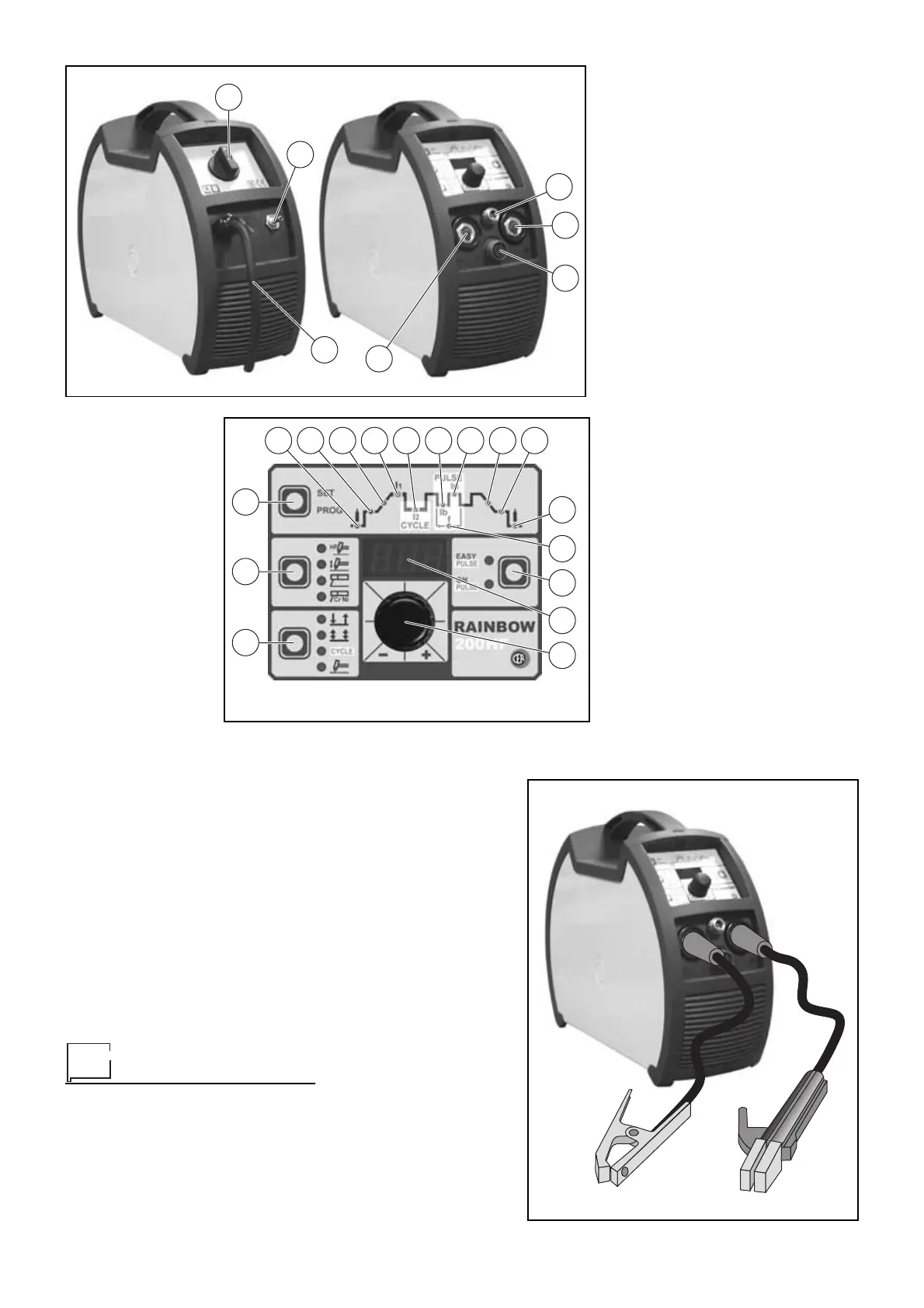

BEDIENINGS EN
BESTURINGSAPPARATUUR (fig. A)
Pos. 1
Hoofdschakelaar. In stand "0"
staat het lasapparaat uit
Pos. 2
Gastoevoeraansluiting
Pos. 3
Voedingskabel lasapparaat
Pos. 4
Snelkoppeling verbinding van
de gasbuis van de
TIG-lasspuit
Pos. 5
Snelkoppeling
positieve polariteit
Pos. 6
Verbindingsstuk
voor hulpwerkstuk-
ken TIG-lassen
(lasspuit-knop,
pedaal voor bedie-
ning op afstand,
etc.)
Pos. 7
Snelkoppeling
negatieve polariteit
FRONTPANEEL (fig. B)
Pos. 1
"lasstand"-knop: 2
TIJDEN, 4 TIJ-
DEN, CYCLE,
PUNTLASSEN
Pos. 2
"lasproces"-knop:
TIG met HF-ont-
steking, TIG met
"lift"
-type ontste-
king, ELEKTRODE
(voor het lassen
van basische elek-
troden met
"arc
force"
en
"hot
start"
component),
ELEKTRODE Cr-Ni (voor het
lassen van roestvrij staal met
bijzonder kenmerk om een
soepelere boog te verkrijgen)
Pos. 3
Multifunctie keuzeschakelaar
voor het programmeren, het
terugroepen en het opslaan
van de parameters en de
lasprogramma's
Pos. 4
Rode led PRE-GAS-functie
Pos. 5
Rode led BEGINSTROOM-
functie
Pos. 6
Rode led SLOPE UP-functie
Pos. 7
GROENE LED PRIMAIRE
STROOM (
I
1
)-functie
Pos. 8
RODE LED STROOM (
I
2
) 2E
NIVEAU-functie- alleen actief
als CYCLE-functie ingescha-
keld
Pos. 9
Rode led BASISSTROOM (
I
b
)-
functie - alleen actief als
PULSE-functie ingeschakeld
Pos. 10
Rode led PIEKSTROOM (
I
p
)-
functie - alleen actief als
PULSE-functie ingeschakeld
Pos. 11
Rode led SLOPE DOWN-func-
tie
Pos. 12
Rode led EINDSTROOM-func-
tie
Pos. 13
Rode led POST GAS-functie
Pos. 14
Rode led PULSATIE-FRE-
QUENTIE (
f
)-functie - alleen
actief als PULSE-functie inge-
schakeld
Pos. 15
Gepulseerde TIG keuzescha-
kelaar en EASY PULSE
Pos. 16
Digitaal display voor het van
tevoren instellen en voor de
weergave van alle parame-
ters. Het display vervult tevens
de functie van digitale ampère-
meter
Pos. 17
Digitale regeling/bediening van
alle lasparameters
1
4
5
6
7
2
3
Fig. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Fig. C
