65
veis de linha de
retardo em base a cor-
rente máxima nominal
fornecida pela solda-
dora e a tensão nomi-
nal de alimentação.
NOTA 1:
Eventuais
extensões do cabo de
alimentação devem ter
a seção justa, em
nenhum caso inferior
aquela do cabo forne-
cido junto.ore a quella
del cavo di dotazione.
NOTA 2:
Vista a mani-
festa instabilidade da
tensão fornecida pelos
motores-geradores,
sugere-se a ligação da
solda a estas instala-
ções.
Normas de uso

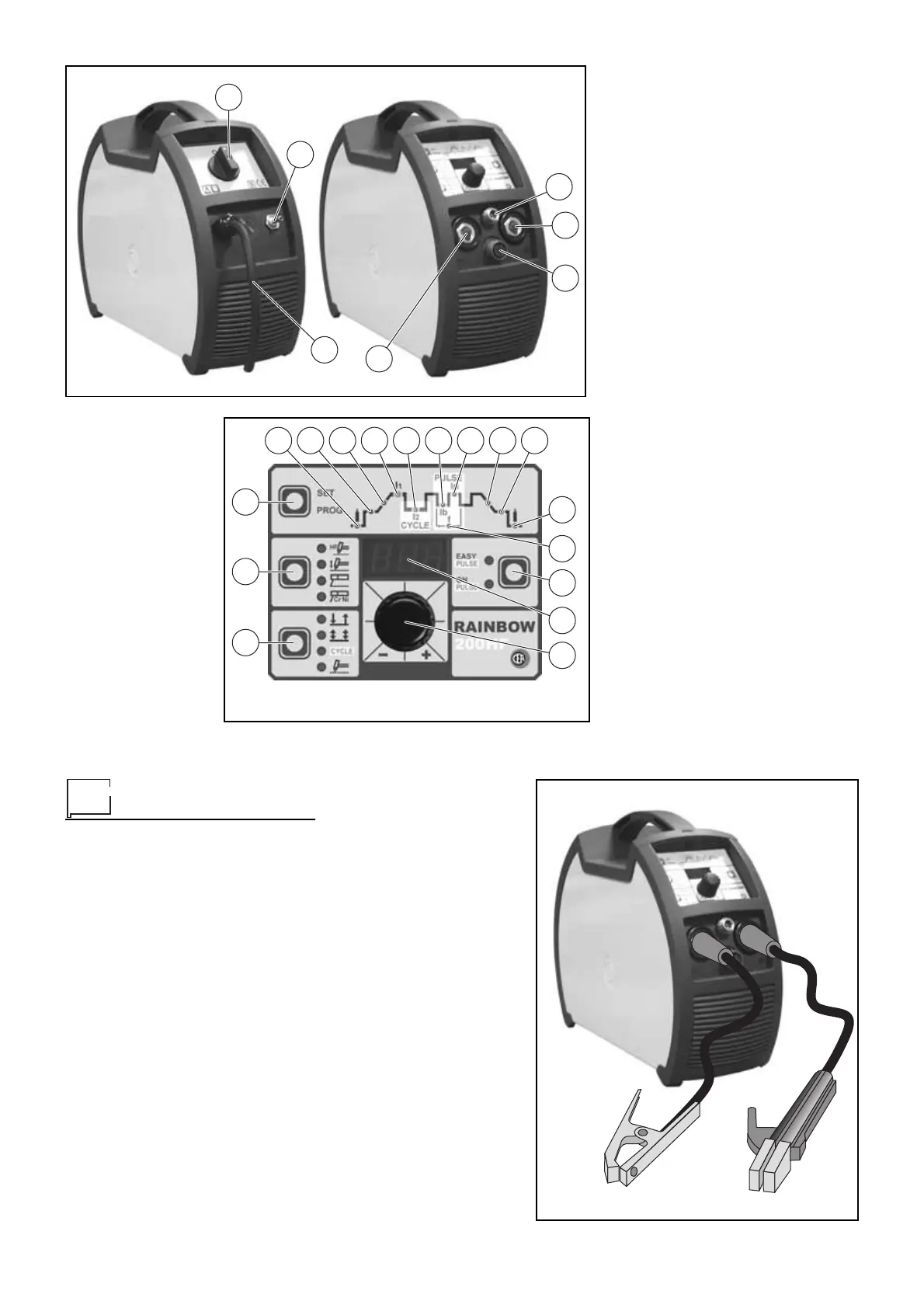

APARELHOS DE COMANDO E DE
CONTROLE (fig. A)
Pos. 1
Interruptor de linha. Na posi-
ção "O" a solda está desligada.
Pos. 2
Junta de entrada do gás de
soldagem
Pos. 3
Cabo de alimentação da solda
Pos. 4
Acoplamento rápido da cone-
xão do tubo do gás do maça-
rico TIG
Pos. 5
Acoplamento rápido polari-
dade positiva
Pos. 6
Conector para comandos auxi-
liários de soldagem TIG (botão
maçarico, pedal para comando
remoto, etc.).
Pos. 7
Acoplamento rápido polari-
dade negativa.
PAINEL DIANTEIRO (fig. B)
Pos. 1
Botão "modo de soldagem". 2
TEMPOS, 4 TEMPOS,
CYCLE, SOLDAGEM POR
PONTOS.
Pos. 2
Botão "processo de
soldagem". TIG com
disparo HF, TIG com
disparo tipo
"lift"
,
ELÉCTRODO (para
a soldagem de eléc-
trodos básicos com
dispositivo
"arc
force"
e
"hot
start"
), ELÉC-
TRODO Cr-Ni (para
a soldagem do aço
inoxidável com
característica espe-
cial para ter um arco
mais macio).
Pos. 3
Seleccionador multi-
função para a pro-
gramação, a cha-
mada e a memori-
zação dos parâme-
tros e dos progra-
mas de soldagem
Pos. 4
Led vermelho fun-
ção PRÉ-GÁS
Pos. 5
Led vermelho fun-
ção CORRENTE
INICIAL
Pos. 6
Led vermelho função SLOPE
UP
Pos. 7
LED VERDE função COR-
RENTE PRINCIPAL (
I
1
)
Pos. 8
LED VERMELHO função
CORRENTE (
I
2
) 2° NÍVEL -
activo só tendo a função
CYCLE inserida.
Pos. 9
Led vermelho função COR-
RENTE BÁSICA (
I
b
) - activo
tendo a função PULSE inse-
rida.
Pos. 10
Led vermelho função COR-
RENTE DE PICO (
I
p
) - activo
só tendo a função PULSE
inserida
Pos. 11
Led vermelho função SLOPE
DOWN
Pos. 12
Led vermelho função COR-
RENTE FINAL.
Pos. 13
Led vermelho função PÓS-
GÁS
Pos. 14
Led vermelho função FRE-
QUÊNCIA DE PULSAÇÃO (
f
) -
activo só tendo a função
PULSE inserida.
Pos. 15
Seleccionador TIG a pulsação
e EASY PULSE.
Pos. 16
Display digital para o ajuste
prévio e a visualização de
todos os parâmetros. Aliás, o
display desempenha a função
de ampemetro digital.
Pos. 17
Regulação / controlo digital de
todos os parâmetros de solda-
gem.
1
4
5
6
7
2
3
Fig. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Fig. C
