35
Netzsteckdose mit
Abschmelzsiche-
rung oder mit IS -
Schalter vorsehen;
der Erdungsendver-
schluß soll mit dem
Endseil (GELB -
GRÜN) der Zuleitung
verbunden werden.
In der Tabelle 2 sind
die empfohlenen
Stromfestigkeitswerte
der trägen Leitungssi-
cherungen angege-
ben, welche je nach
dem höchsten , von
der Schweißmaschine
abgegebenen Nenn-
strom und je nach der
Speisungsnennspan-
nung zu wählen sind.
NOTE 1:
Eventuelle Verlängerungen
des Speisekabels sollen einen passen-
den Durchmesser aufweisen, der kei-
nesfalls kleiner sein darf als der des
serienmäßig gelieferten Kabels.
NOTE 2:
Aufgrund der bekanntermaßen
instabilen Stromspannung, wie sie von
Motorgeneratoren erzeugt wird, sollte
das Schweißgerät nicht an eine solche
Anlage angeschlossen werden.
Gebrauchsanweisung

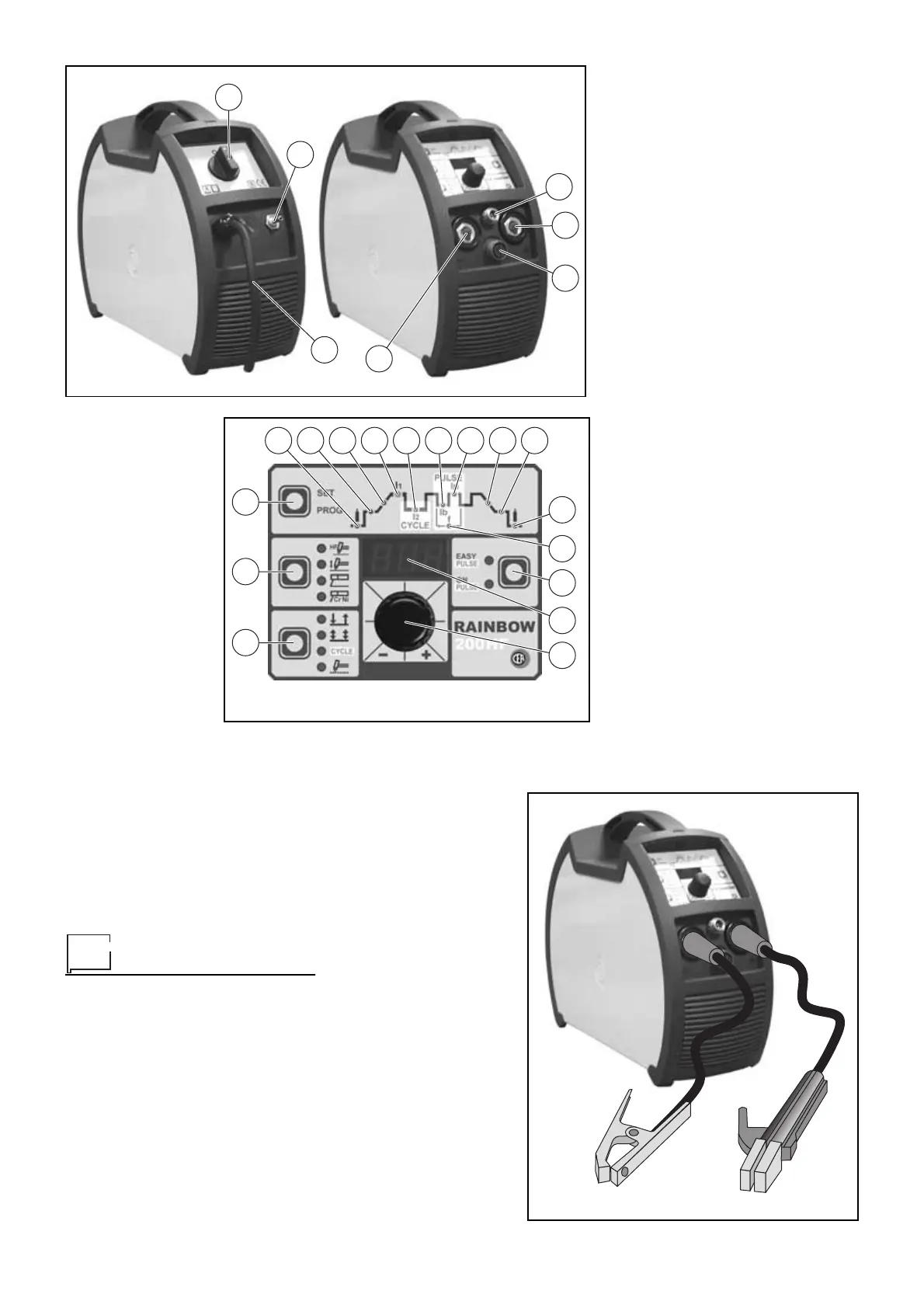

STEUER UND KONTROLLGERAETE
(fig. A)
Pos. 1
Leitungsschalter. In Position
"O" ist das Schweißgerät aus-
geschaltet.
Pos. 2
Anschluss für Schweißgaszu-
fuhr.
Pos. 3
Netzkabel des Schweißgeräts
Pos. 4
Schnellanschluss für Gaslei-
tung des WIG-Brenners.
Pos. 5
Schnellanschluss Pluspol
Pos. 6
Steckverbinder für die Zusatz-
steuerungen für das WIG-
Schweißen (Brennertaste,
Pedalfernsteuerung, usw.)
Pos. 7
Schnellanschluss
Minuspol
FRONTTAFEL (fig. B)
Pos. 1
Tast e
"Schweißart". 2-
TAKT, 4-TAKT,
CYCLE, PUNKT-
SCHWEISSEN
Pos. 2
Tast e
"Schweißvor-
gang". WIG mit
HF-Aufsatz, WIG
mit
"lift"
-Aufsatz,
ELEKTRODE
(zum Schweißen
von basischen
Elektroden mit Vor-
richtung
"arc
force"
und
"hot
start"
), Cr-NI
ELEKTRODE
(zum Schweißen
von Edelstahl mit
besonderen Eigen-
schaften für einen
weicheren Bogen)
Pos. 3
Multifunktionswahlschalter für
die Programmierung, das
Abrufen und Speichern der
Schweißparameter und -pro-
gramme
Pos. 4
Rote LED Funktion VOR-GAS
Pos. 5
Rote LED Funktion ANFANGS-
STROM
Pos. 6
Rot LED Funktion SLOPE UP
Pos. 7
Grüne LED Funktion HAUPT-
STROM (
I
1
)
Pos. 8
Rote LED Funktion STROM
(
I
2
), 2. Stufe - aktiv nur bei ein-
geschalteter Funktion CYCLE
Pos. 9
Rote LED Funktion BASIS-
STROM (
I
b
) - aktiv nur bei ein-
geschalteter Funktion PULSE
Pos. 10
Rote LED Funktion SPITZEN-
STROM (
I
p
) - aktiv nur bei ein-
geschalteter Funktion PULSE
Pos. 11
Rote LED Funktion SLOPE
DOWN
Pos. 12
Rote LED Funktion END-
STROM
Pos. 13
Rote LED Funktion POST GAS
Pos. 14
Rote LED Funktion PULSFRE-
QUENZ - aktiv nur bei einge-
schalteter Funktion PULSE
Pos. 15
Wählschalter gepulstes WIG
und EASY PULSE
Pos. 16
Digitaldisplay zum Voreinstel-
len und Anzeige aller Parame-
ter. Das Display dient auch als
digitales Amperemeter
Pos. 17
Digitale Einstellung/Steuerung
aller Schweißparameter
1
4
5
6
7
2
3
Abb. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Abb. C
