85
ELEK-
TRODE (for
sveising av
basiselektro-
der med
"arc
force"
- og
"hot start"
-
mekanisme),
ELEK-
TRODE Cr/Ni
(for sveising
av rustfritt
stål med en
spesiell egen-
skap som gir
en mykere
bue).
Stil. 3
Multi-funk-
sjonsvelger
for program-
mering, inn-
henting og lagring av sveise-
parametrene og -program-
mene.
Stil. 4
Rød lysemitterende diode for
funksjonen PRE-GASS.
Stil. 5
Rød lysemitterende diode for
funksjonen STARTSTRØM.
Stil. 6
Rød lysemitterende diode for
funksjonen SLOPE UP.
Stil. 7
GRØNN LYSEMITTERENDE
DIODE for funksjonen
HOVEDSTRØM (
I
1
).
Stil. 8
RØD LYSEMITTERENDE
DIODE for funksjonen STRØM
(
I
2
) 2.TRINN - i funksjon bare
når CYCLE-funksjonen slått
på.
Stil. 9
Rød lysemitterende diode for
funksjonen GRUNNSTRØM (
I
b
) - i funksjon bare når PULSE-
funksjonen er slått på.
Stil. 10
Rød lysemitterende diode for
funksjonen TOPPSTRØM (
I
p
)
- i funksjon bare når PULSE-
funksjonen er slått på.
Stil. 11
Rød lysemitterende diode for
funksjonen SLOPE DOWN.
Stil. 12
Rød lysemitterende diode for
funksjonen SLUTTSTRØM.
Stil. 13
Rød lysemitterende diode for
funksjonen POST GASS.
Stil. 14
Rød lysemitterende diode for
funksjonen PUL-
SERINGSRYTME
(
f
) - i funksjon bare
når PULSE-funk-
sjonen er slått på.
Stil. 15
Valgbryter for pul-
serende TIG og
EASY PULSE
.
Stil. 16
Digital-skjerm for
forhåndsdefine-
ring og visualise-
ring av alle para-
meterne. Skjermen
fungerer også som
digital-amperome-
ter.
Stil. 17
Digital regulering/
kontroll av alle
sveiseparame-
terne.
Tilkopling
sveisekabler
ELEKTRODESVEISING (MMA)
Med maskinen frakoplet nettet skal du
kople sveisekablene til utgangsklem-
mene (Positiv og Negativ) på sveise-
maskinen, og til klemmen og sveiseka-
belen med polariteten som er forutsett
brukt for den elektroden som benyttes
(fig. C).
Du skal velge de verdier som er anbefalt
av produsenten for elektrodene. Sveise-
kablene skal være så korte som mulig,
de skal ligge tett ved hverandre enten
helt på gulvnivå eller nær gulvet.
TIG-SVEISING
• Koble gassrøret som kommer fra mas-
kinens bakside til Argon gassflasken
og åpne den (pos. 5, fig. D).
• Med avstengt maskin tilkoble jordet
kablen til hurtigforbindelsen med sim-
bol + (positiv) (pos. 3, fig. D).
• Koble jordet tang til stykket man skal
sveise i en del fri for rust, maling, fett,
etc.
• Med avstengt maskin koble elkablen
til skjærebrennerbryter med simbol -
(negativ) (pos. 1, fig. D).
• Koble gassrøret fra skjærebrenneren
(pos. 4, fig. D).
• Før inn kontaktkobling til skjærebren-
nerbryter (pos. 2, fig. D).
SVEISESTYKKET
Sveisestykket skal alltid være tilkoplet
jord for å redusere dannelsen av et elek-
tromagnetisk felt. Allikevel skal du kon-
1
4
5
6
7
2
3

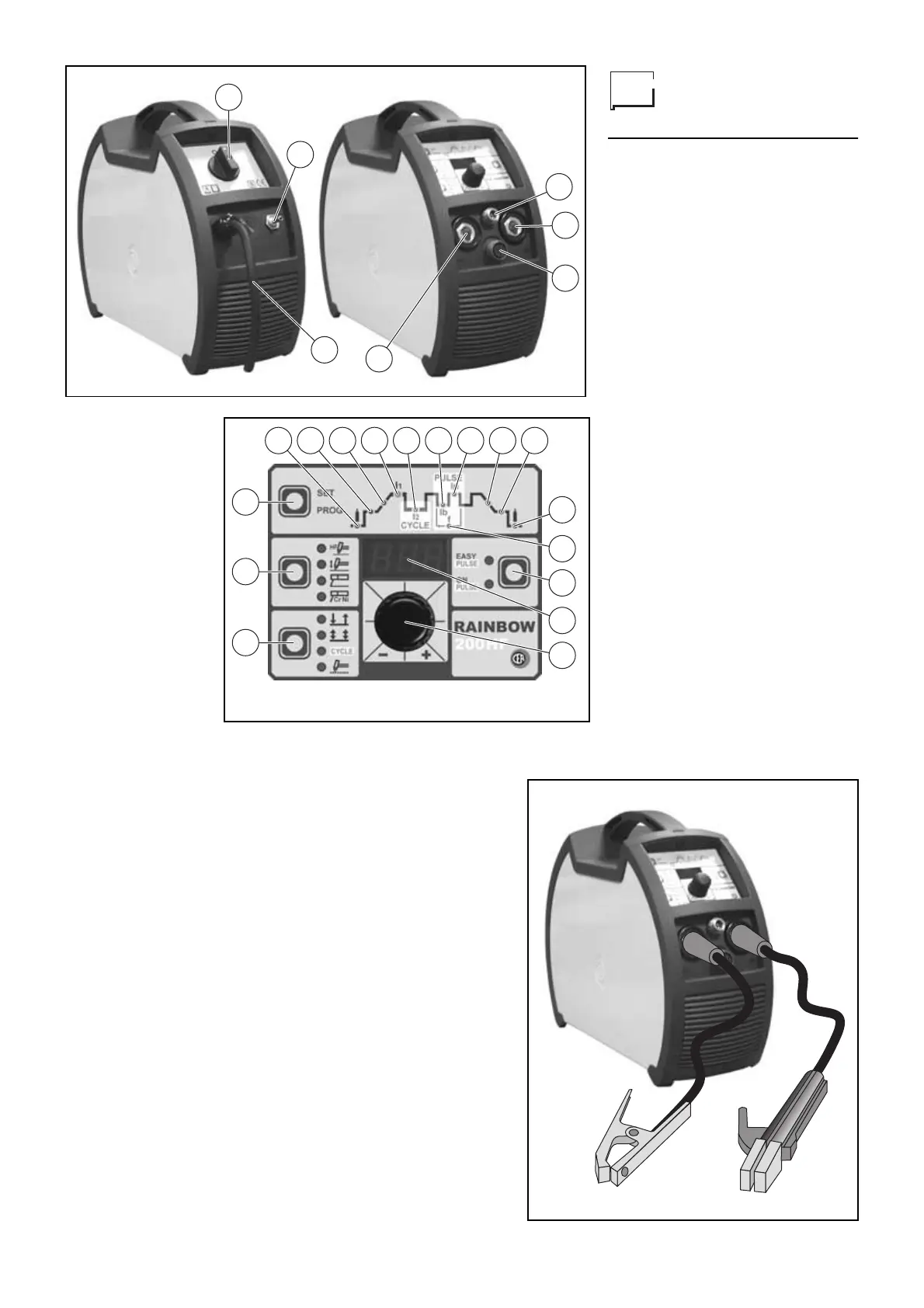

Fig. A
1
2
3
4 5 6 7 8 9 10 11 12
13
15
16
17
14
Fig. B
Fig. C
