CEA RAINBOW 200 HF - Page 38

38
WIG-SCHWEISSEN MIT AKTIVER
FUNKTION PUNKTSCHWEISSEN
PULSIERTES WIG-SCHWEISSEN
Der RAINBOW 200 HF gestattet das
pulsierte WIG-Schweißen in zwei
Betriebsarten:
•
ON PULSE
Pulsiertes WIG-Schweißen mit manu-
eller Einstellung der Schweißparame-
ter;
•
EASY PULSEE
Pulsiertes WIG-Schweißen mit
gemeinsamer Einstellung der
Schweißparameter.
NOTE: Die Pulsation wird automatisch
ausgeschaltet während der Verhar-
rungszeit des ANFANGS- oder des
END-Stroms.

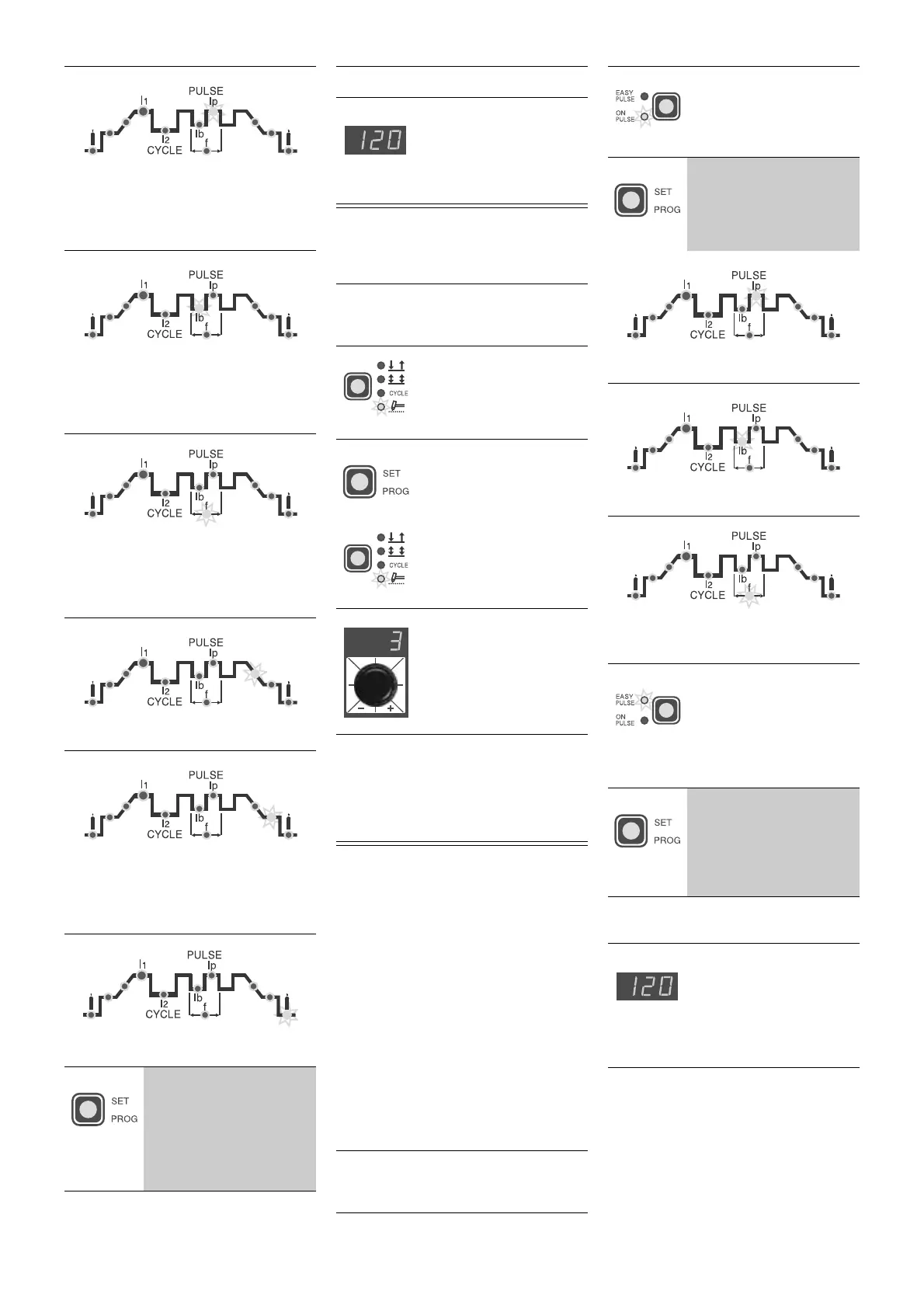

PULSIERTES WIG-SCHWEISSEN MIT
AKTIVER FUNKTION CYCLE
Mit dieser Funktion kann mit zwei ver-
schiedenen Pulsstrom-Stufen
geschweißt werden (
I 1 und I 2 ). Auch in
diesem Fall kann das Schweißen in den
SPITZENSTROM
I p (5 bis 200 A)
ACHTUNG: Nur programmierbar, wenn
die Funktionen ON PULSE oder EASY
PULSE
aktiv sind.
BASISSTROM
I b (5 bis 200 A)
ACHTUNG: Nur programmierbar, wenn
die Funktionen
ON PULSE oder EASY
PULSE
aktiv sind.
PULSFREQUENZ
f (0,5 bis 500 Hz)
ACHTUNG: Nur programmierbar, wenn
die Funktionen
ON PULSE oder EASY
PULSE aktiv sind
SLOPE-DOWN Zeit (0 bis 8 Sekunden)
END-Schweißstrom (5 bis 200 mA)
ACHTUNG: Nur programmierbar, wenn
die Funktionen
4-TAKT oder CYCLE
aktiv sind
POST-GAS Zeit (0,5 bis 25 Sekunden)
5) Um die Phase zur Ein-
stellung der
Schweißparameter zu
verlassen, die Taste
SET/PROG etwa 1
Sekunde lang gedrückt
halten.
6) Wie gewünscht WIG-Schweißen
NOTE: Leuchtet die grüne
LED I 1 während des
Schweißvorgangs fix,
dann zeigt das Display den
Stromwert an, mit dem
geschweißt wird.
1) Das Schweißgerät in Betrieb setzen
und dazu den Leitungsschalter auf
Position I drehen
2) Die Taste "Schweißart"
drücken und auf der
Funktion
PUNKT-
SCHWEISSEN positio-
nieren
3) Die Taste SET/PROG
drücken, bis die ent-
sprechende LED blinkt
4) Die PUNKT-
SCHWEISSZEIT ein-
stellen und dazu den
Drehknopf auf die
gewünschte Zeit stel-
len (0,5 bis 5 Sekun-
den)
5) Jetzt kann genauso vorgegangen
werden wie beim normalen WIG-
Schweißen. Die verschiedenen
Parameter einstellen, wie angege-
ben beim Verfahren
WIG-
SCHWEISSEN
1)
Das Schweißgerät in Betrieb setzen
und dazu den Leitungsschalter auf
Position
I drehen
2) Die Taste "Puls" drük-
ken, bis die
gewünschte Funktion
aktiv ist
3) Bei aufeinanderfolgen-
dem Drücken der Taste
SET/PROG können die
Pulsationsparameter
eingestellt werden:
SPITZENSTROM
I p (5 bis 200 A)
BASISSTROM
I b (5 bis 200 A)
PULSATIONSFREQUENZ
f (0,5 bis
500 Hz)
NOTE: Wird bei aktiver
Funktion EASY PULSE
der Wert eines Parameters
eingestellt (normalerweise
I p ) erhält man so zusam-
menwirkend die Werte der
anderen Parameter (
I b , f .)
Um die Phase zur Einstel-
lung der Schweißparame-
ter zu verlassen, die Taste
SET/PROG etwa 1
Sekunde lang gedrückt
halten
4) Jetzt wie gewünscht WIG-Schwei-
ßen.
NOTE: Während des
Schweißvorgangs leuch-
ten die GRÜNE Led
I 1 und
die ROTE LED I p fix und
auf dem Display wird der
Stromwert angezeigt, mit
dem geschweißt wird
