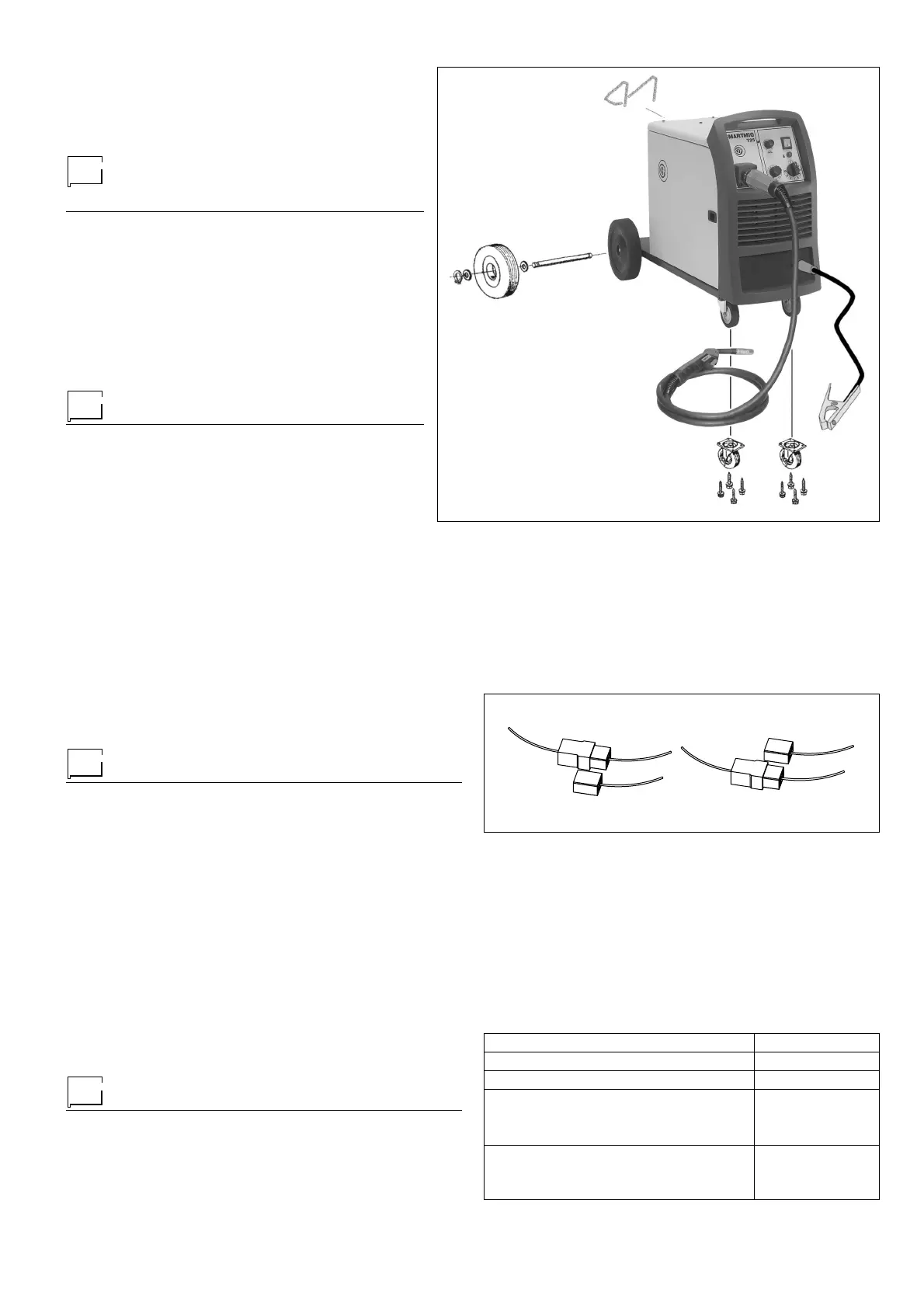

FIG. A
V. 380/400/415
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
V. 220/230/240
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
FIG. B
Tableau 2
Modele
I
2 Max nominale (25%)*
Puissance installation
Courant nominal des fusibles retardé
U1 = 220V - 230V - 240V
U1 = 380V - 400V - 415V
Câble branchement réseau
Longueur
Section
A
kVA
A
A
m
mm
2
SMARTMIG T25
250
6
16
10
3,5
4x2,5
* Facteur de rendement
l’allumage de la lampe témoin orange du thermostat située sur le
panneau rack de la machine. Après quelques minutes la protec-
tion thermique s’actionne à nouveau automatiquement (lampe
témoin orange éteinte) et la soudeuse est à nouveau prête à l’em-
ploi.
Méthodes de levage de
l’installation
Levez l’installation après l’avoir élingué de façon stable et sûre en
commençant par le bas.
Le traineur est muni d’une poignée qui facilite le transport manuel
et d’un crochet qui permet de le lever et de le suspendre à un
support.
REMARQUE:
Ces dispositifs pour soulever et transporter l’ap-
pareil sont conformes aux dispositions prescrites par les normes
européennes. N’utilisez pas d’autres dispositifs comme moyens
de levage et de transport.
Assemblage de la soudeuse
La composition standard de cet appareil à souder est constituée
par:
• Générateur SMARTMIG T25;
• Torche MIG-MAG longueur 3 m;
• Câble de masse longueur 3 m (facultatif).
Le nécessaire comprend également les roues antérieures et pos-
térieures de diverses dimensions, une chaîne pour pouvoir fixer commo-
dément la bombonne de gaz au chariot porte-bombonne. Effectuer les
opérations suivantes au moment de la réception de l’appareil:
• Retirer de l’emballage le générateur de soudure et tous les accessoi-
res et composants relatifs;
• Contrôler que l’installation de soudure est en bon état, en cas con-
traire le signaler immèdiatement au revendeur- distributeur;
• Contrôler que toutes les grilles de ventilation soient ouvertes et qu’il
n’y ait aucun jet qui obstrue le passage correct de l’air;
• Monter les 4 roues, appliquer la chaîne sur l’arrière de la machine, la
torche à la connexion Euro située sur le panneau rack de la machine et
le câble de masse dans la connexion spécifique située sur le panneau
frontal sous les grilles de ventilation en suivant les indications illus-
trées dans la Figure A.
Installation
Le lieu d’installation de la soudeuse doit être choisi avec soin, afin d’as-
surer un service satisfaisant et sûr. Avant d’installer la soudeuse, l’utili-
sateur doit tenir en considération les potentiels problèmes électroma-
gnétiques de la zone de travail. En particulier nous conseillons d’éviter
que la machine soit installée auprès de:
• câbles de signalisation, de contrôle et téléphoniques;
•émetteurs et récepteurs radio et télévision;
• ordinateurs ou instruments de mesure et de contrôle;
• instruments de sécurité et de protection.
La soudeuse ne doit pas être placée sur un plan incliné supérieur à 10°.
Ces soudeuses sont refroidies au moyen d’une circulation d’ air forcée
et doivent donc être placées de façon que l’air puisse être facilement
aspiré et expulsé par les orifices aménagés dans le châssis.
L’unité de soudure est caractérisée par les classes suivantes:
• Classe de protection IP 23 indique que le générateur peut être utilisé
aussi bien à l’intérieur qu’à l’extérieur;
• Classe d’utilisation "S" signifie que le générateur peut être utilisé dans
des milieux à risque accru de secousses électriques.
Branchement a la ligne d’utilisation
Le branchement de l’appareil sur le réseau est une opération qui ne
doit être effectuée que par un personnel qualifié et exclusivement
par celui-ci.
Tous les branchements doivent être effectués conformément aux nor-
mes en vigueur et dans le plein respect des lois de prévention contre les
accidents du travail (voir normes CEI 26-10 CENELEC HD 427).
Avant de brancher l’installation à la ligne d’utilisation contrôler que
les données indiquées sur la plaque de cette dernière correspondent
à la valeur de la tension et de la fréquence de réseau et que
l’interrupteur de ligne de l’installation est sur la position ”O”.
Ces soudeuses peuvent fonctionner à plusieurs tensions d’alimentation
et sont normalement livrées branchées pour la tension plus élevée indi-
quée sur l’étiquette des données.Vérifier que cette tension corresponde
à celle du réseau; En cas contraire, enlevez le couvercle et branchez le
connecteur correspondant, rouge ou bleu, selonlatensiondu secteur,
delafaçon indiquée sur la figure B.
Le branchement au réseau doit se faire avec un câble quadripolaire équipé
à la soudeuse, dont:
• 3 conducteurs servent pour le branchement de la machine au réseau.
• le quatrième, de couleur vertjaune, sert pour effectuer la mise à la
terre.
Brancher au câble d’alimentation une fichenormalisée (3p+t) de
portée appropriée et une fiche de réseau dotée de fusibles ou un
interrupteur automatique: le terminal spécial de terredoitêtrebranché
à la borne-de terre (jaune-vert) de la ligne d’alimentation.
