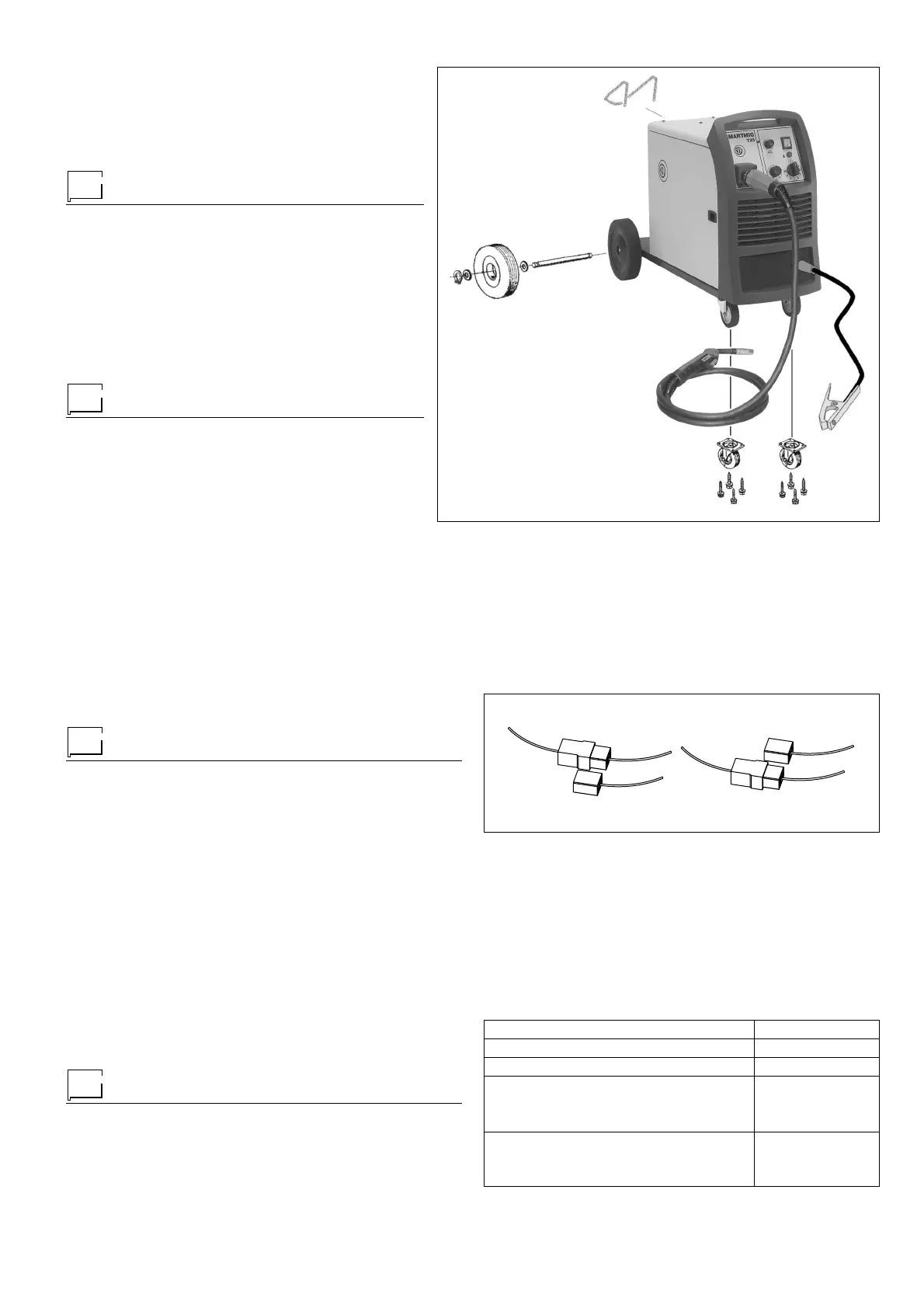

FIG. A
V. 380/400/415
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
V. 220/230/240
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
FIG. B
Tabela 2
Modelo
I
2 Max nominale (25%)*
Potencia de installação
Corrente nominal dos fusíveis retardados
U1 = 220V - 230V - 240V
U1 = 380V - 400V - 415V
Cabo de ligação à rede
Comprimento
Secção
A
kVA
A
A
m
mm
2
SMARTMIG T25
250
6
16
10
3,5
4x2,5
* Factor de serviço
da protecção térmica é sinalizada pelo acendimento da lâmpada
do indicador luminoso cor de laranja do termostato posta no pa-
inel rack da máquina. Depois de qualquer minuto a proteção tér-
mica se carrega de novo de forma automática (lâmpada do indi-
cador luminoso cor de laranja desligada) e a soldadora é nova-
mente pronta para ser usada.
Métodos de levantamento
Levante a instalação do chão, depois de tê-la envolvida com cor-
reias, de modo que fique instável e seguro e para isso as correias
devem ser colocadas por baixo.
A soldadora possui uma alça, colocada no painel frontal, que ser-
ve exclusivamente para transportar manualmente a máquina.
NOTA:
Estes dispositivos de levantamento e transporte são con-
forme às disposições prescritas pelas normas europeias. Não uti-
lize outros dispositivos como meios de levantamento e transpor-
te.
Montagem da soldadora
A composição padrão desta instalação de soldadura é constituí-
da por:
• Gerador SMARTMIG T25;
• Maçarico MIG-MAG 3 m de comprimento;
• Cabo de massa 3 m de comprimento (opcional).
Esta máquina é fornecida com as rodas anteriores e posteriores
de vários tamanhos, uma corrente para poder fixar comodamen-
te a garrafa do gás ao carrinho porta-garrafa.
Execute as seguintes operações ao receber a máquina:
• Retire o gerador de soldadura e todos os relativos acessórios compo-
nentes da embalagem;
• Controle se a instalação de soldadura está em boas condições senão
avise imediatamente o revendedor - fornecedor;
• Controle se todas as grades de ventilação estão abertas e se não há
saídas que impeçam a passagem certa do ar;
• Monte as 4 rodas, ponha a corrente na parte posterior da máquina, o
maçarico no conector Euro posto no painel rack da máquina e o cabo
de massa no próprio conector posto no painel dianteiro debaixo das
grelhas de ventilação, seguindo as indicações indicadas na Figura A.
Instalação
O local da instalação da máquina de soldar deve ser escolhido com
cuidado, de modo que seja garantido um serviço satisfatório e seguro.
Antes de instalar a máquina de soldar, o utilizador deve tomar em consi-
deração os eventuais problemas electromagnéticos na área de trabalho.
Em particular, sugerimos evitar que o sistema seja instalado na proximi-
dades de:
• cabos de sinalização, de controles e telefónicos;
• transmissores e receptores radiotelevisivos;
• computadores ou instrumentos de controle e medida;
• instrumentos de segurança e protecção.
A solda não tem de ser posta em planos inclinados superiores a 10°.
Estas máquinas de soldar são arrefecidas mediante circulação forçada
de ar e devem ser posicionadas de tal modo que o ar possa ser facil-
mente aspirado e expulso pelos orifícios efectuados na armação.
A unidade de soldadura é caracterizada pelas seguintes classes:
• Classe de protecção IP 23 indica que o gerador pode ser usado quer
em ambientes internos quer do lado de fora;
• Classe de utilização "S" significa que o gerador pode ser usado em
ambientes que possuem um maior risco de choques eléctricos.
Ligação a corrente elétrica
A ligação da máquina à linha do utilizador é uma operação que deve
ser executada só e exclusivamente por pessoas qualificadas tecni-
camente.
Todas as ligações devem ser realizadas conforme às normas vigentes e
respeitando as leis contra infortúnios (veja normas CEI 26-10 CENELEC
HD 427).
Antes de conectar o equipamento à linha de utilização, certificar-se
que os dados de placa do mesmo correspondam ao valor da tensão
e frequência de rede e que o interruptor de linha do equipamento
esteja na posição “O”.
Essas máquinas de solda podem funcionar com várias tensões de ali-
mentação e são normalmente fornecidas internamente ligadas para a
tensão mais elevada indicada na placa de dados técnicos. Verificar que
essa tensão corresponda àquela da rede, em caso contrário retire a tampa
e ligue o conector correspondente, vermelho ou azul, segundo a ten-são
de rede, conforme indicado na Fig. B.
A ligação na rede deve ser executada por meio de um cabo quadripolar
em dotação à máquina de solda, entre os quais:
• 3 condutores servem para a ligação da máquina de soldar na rede;
• o quarto, de cor amarelo-verde, serve para efectuar a ligação à “ter-
ra”.
Ligue ao cabo de alimentação uma ficha normalizada de capacidade
adequada e predisponha uma tomada de rede que possua fusíveis
ou interruptor automático: o respectivo terminal de terra deve ser
ligado ao borne de terra (amarelo-verde) da linha de alimentação.
